Устройство для соединения и разъединения колонны труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 609869
Авторы: Доброскок, Максутов, Папуловский
Текст

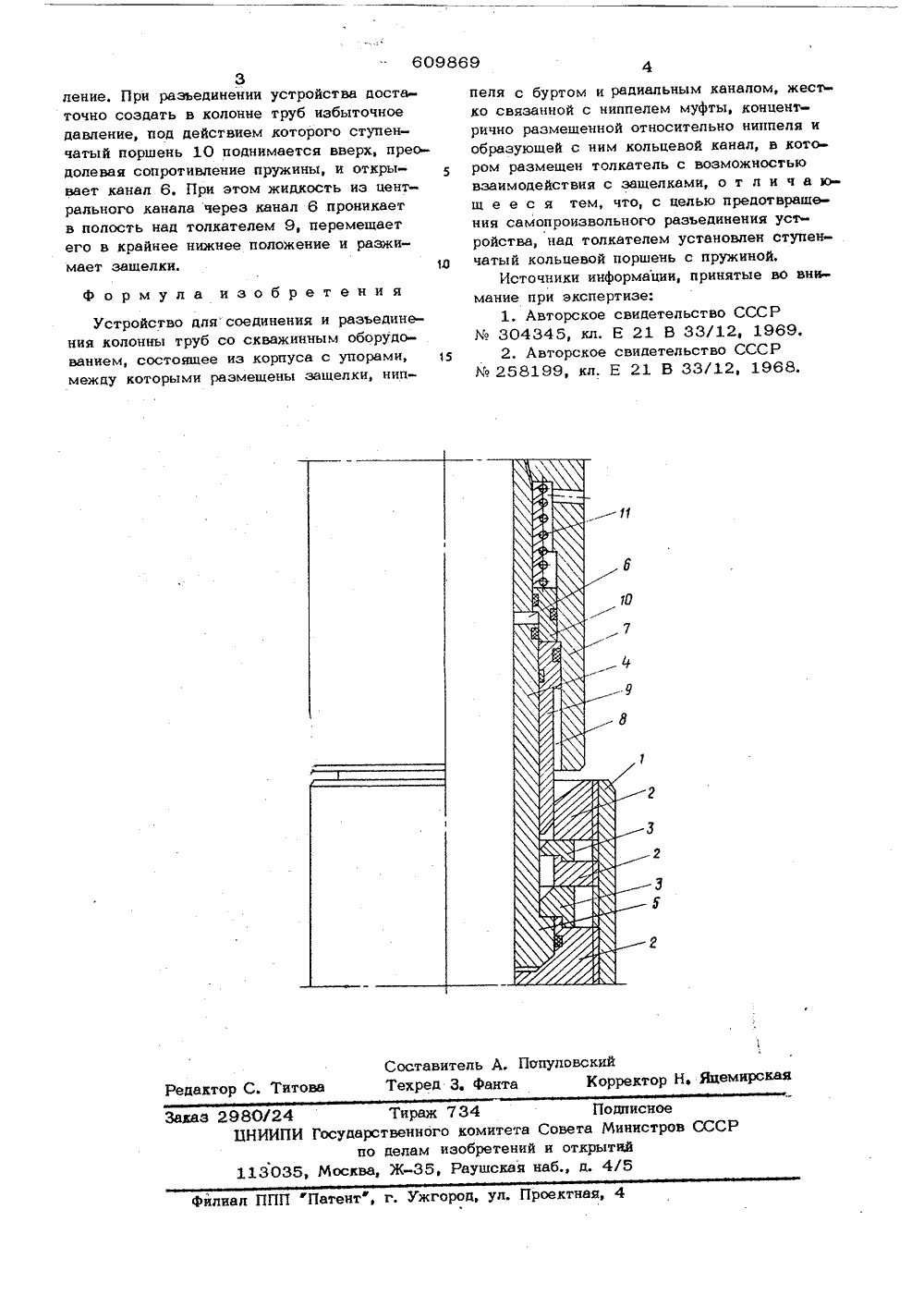

(Щ 609869 61) Д лннтельное ав дву -валено 30.05 89834/22-0 1) . л. Е 21 ВЗЗ/присоединением за Государственный комитет Совета Министров СССР оо делам изооретений н открытий) Дата ов коаания описания 03.05,7 72) Авторы изобретеиия М. Папуловский Максуто Е. Доброск атарский государственный научно-исследовательскийи проектный институт нефтяной промышленности 3) Заявитель) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ И РАЗЪЕДИНЕНИЯ КОЛОННЫ ТРУБ СО СКВАЖИННЫМ ОБОРУДОВАНИЕМ ефтегазодоб ый ек с мешены зашелым пелем енной относ ним коль ешен толмодействия м 9 устаноъ шень образомустановованиемиз. Приьно разолонны труб с важинным оборуд инструмент внсое дине Для ленным достато этом б жимая нижнем од ней ск но опусти рт 5 ниппе Изобретение относится к н ываюшей промышленности.Известно устройство для соединения и разъединения узлов скважинного оборудования, включающее корпус, защелки и толка- тель установленный с возможностью взаимодействия с зашелками И.Устройство не обеспечивает надежной работы при соединении и разъединении колонны труб со скважинным оборудованием,Известно также устройство для соединения и разъединения колонны труб со скважинным оборудованием, состоящее из корпуса с упорамимежду которыми размещены защелки, ниппеля с буртом и радиальным каналом, жестко связанной е ниппелем муфты, которая концентрично размещена относительно ниппеля и образует с ним кольцевой канал, в котором размещен толкатель с воэможностью взаимодействия с защелками 2.Это устройство не обеспечивает надежной работы, поскольку при повышении давления в колонне труб возможно самопрои:.- вольное разъединение устройства. Цель изобретения - предотвращение самопроизвольного разъединения устройства.Поставленная цель достигается тем, что над толкателем установлен ступенчакольцевой поршень с пружиной.На чертеже изображено предлагаустройство, продольный разрез,Устройство состоит из корпуса 1рамн 2, между которыми разки 3; ниппеля 4 с буртом 5 и радиканалом 6; жестко связанной с нипмуфты 7, концентрично размешсительтьо ниппеля и образующейдевой канал 8, в котором размкатель 9 с возможностью взаис зашелками 3. Над толкателелен ступенчатый кольцевой порпружиной 11.Устройство работает с м защелки, устанавливается в крайнем оложении, входя с ними в зацеп609869 ийорректор Н, Яцемирска авитель А, Попуед 3. фанта Редактор Тираж 734рственного комитетаделам изобретений, Ж, Раущская Подписное овета Министров и открыти.й б., д. 4/5 80/24БНИИПИ Госуд 113035 ород, ул. Проектная, 4 атент, г и 3ление. При разъединении устройства достаточно создать в колонне труб избыточное давление, под действием которого ступенчатый поршень 10 поднимается вверх, преодолевая сопротивление пружины, и открывает канал 6, При этом жидкость из центрального канала через канал 6 проникает в полость над толкателем 9, перемещает его в крайнее нижнее положение и разжимает защелки. я формула изобретения Устройство для соединения и разъединения колонны труб со скважинным оборудованием, состоящее из корпуса с упорами, 15 между которыми размещены защелки, ниппели с буртом и радиальным каналом, жестко связанной с ниппелем муфты, концентрично размещенной относительно ниппеля и образующей с ним кольцевой канал, в отором размещен толкатель с возможностью взаимодействия с защелками, о т л и ч а юш е е с я тем, что, с целью предотвращения самопроизвольного разьединения устройства, над толкателем установлен ступенчатый кольцевой поршень с пружиной,Источники информации принятые во внимание при экспертизе:1. Авторское свидетельство СССР304345, кл. Е 21 В 33/12, 1969.2. Авторское свидетельство СССР258199, кл. Е 21 В 33/12, 1968.
СмотретьЗаявка
1789834, 30.05.1972
ТАТАРСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ НЕФТЯНОЙ ПРОМЫШЛЕННОСТИ
ПАПУЛОВСКИЙ АНАТОЛИЙ МИХАЙЛОВИЧ, МАКСУТОВ РАФХАТ АХМЕТОВИЧ, ДОБРОСКОК БОРИС ЕВЛАМПИЕВИЧ
МПК / Метки
МПК: E21B 33/12
Метки: колонны, разъединения, соединения, труб
Опубликовано: 05.06.1978
