Способ формирования импульсов газоразрядного пропорционального счетчика излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

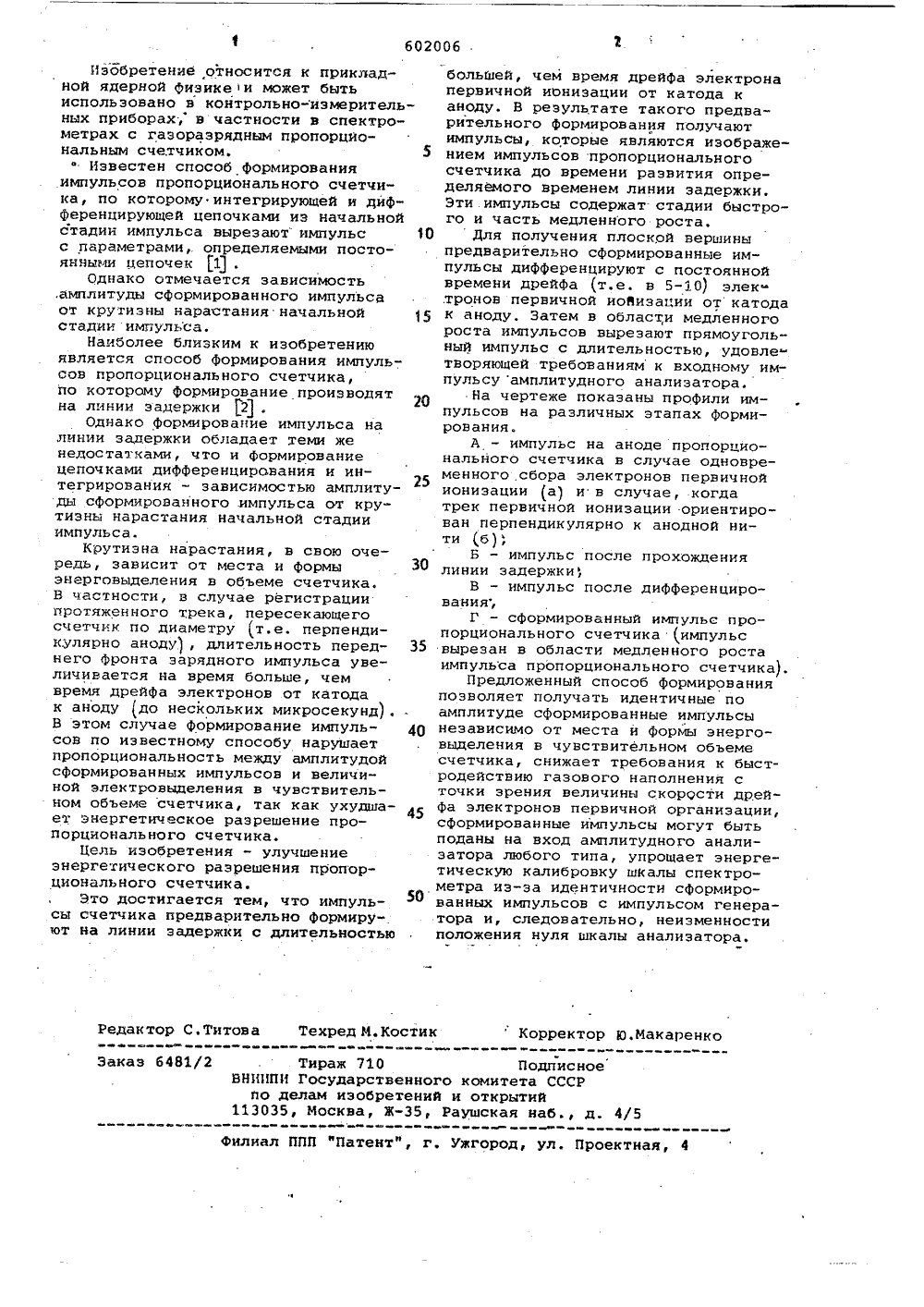

602006 Техред М. Костик Редактор С. Титова Корректор Ю,Макаренко Тираж 710 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, 3-35, Раушская наб., д. 4/5 Заказ 64812 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к прикладной ядерной физике и может бытьиспользовано в контрольно-измерительных приборах; в частности в спектрометрах с газоразрядным пропорциональным счетчиком. 5Известен способ формированияимпульсов пропорционального счетчика, по которому интегрирующей и дифференцирующей цепочками из начальнойстадии импульса вырезают импульс 30с параметрами, определяемыми постоянными цепочек 1 .Однако отмечается зависимость,амплитуды сформированного импульсаот крутизны нарастания начальной 15стадии импульса.Наиболее близким к изобретениюявляется способ формирования импульсов пропорционального счетчика,по которому формирование производятна линии задержки 2 .Однако формирование импульса налинии задержки обладает теми женедостатками, что и формированиецепочками дифференцирования и интегрирования - зависимостью амплитуды сформированного импульса от крутизны нарастания начальной стадииимпульса.Крутизна нарастания, в свою очередь, зависит от места и формы ЗОэнерговыделения в объеме счетчика,В частности, в случае регистрациипротяженного трека, пересекающегосчетчик по диаметру (т.е. перпендикулярно аноду), длительность переднего фронта зарядного импульса увеличивается на время больше, чемвремя дрейфа электронов от катодак аноду (до нескольких микросекунд),В этом случае формирование импуль Осов по известному способу нарушаетпропорциональность между амплитудойсформированных импульсов и величиной электровыделения в чувствительном объеме счетчика, так как ухудшает энергетическое разрешение пропорционального счетчика.Цель изобретения " улучшениеэнергетического разрешения пропорционального счетчика.Это достигается тем, что импульсы счетчика предварительно формиру-.ют на линии задержки с длительностью большей, чем время дрейфа электронапервичной ионизации от катода каноду. В результате такого предварительного формирования получаютимпульсы, которые являются изображением импульсов пропорциональногосчетчика до времени развития определяемого временем линии задержки.Эти импульсы содержат стадии быстрого и часть медленного роста.Для получения плоской вершиныпредварительно сформированные импульсы дифференцируют с постояннойвремени дрейфа (т.е. в 5-10) элек.тронов первичной иояизации от катодак аноду. Затем в области медленногороста импульсов вырезают прямоугольный импульс с длительностью, удовлетворяющей требованиям к входному импульсу амплитудного анализатора.На чертеже показаны профили импульсов на различных этапах формирования.А - импульс на аноде пропорционального счетчика в случае одновременного сбора электронов первичнойионизации а) и в случае, когдатрек первичной ионизации ориентирован перпендикулярно к анодной нити (б) ,Б - импульс после прохождениялинии задержки,В - импульс после дифференцирования;Г - сформироваиный импульс пропорционального счетчика импульсвырезан в области медленного ростаимпульса пропорционального счетчика).Предложенный способ формированияпозволяет получать идентичные поамплитуде сформированные импульсынезависимо от места и формы энерговыделения в чувствительном объемесчетчика, снижает требования к быстродействию газового наполнения сточки зрения величины скорости дрейфа электронов первичной органиэации,сформированные импульсы могут бытьподаны на вход амплитудного анализатора любого типа, упрощает энергетическую калибровку шКалы спектрометра из-эа идентичности сформированных импульсов с импульсом генератора и, следовательно, неизменностиположения нуля шкалы анализатора.
СмотретьЗаявка
2053810, 16.08.1974
ИНСТИТУТ БИОФИЗИКИ
ФИЛЮШКИН И. В, САВИНСКИЙ А. К, САВЕЛЬЕВ Г. И
МПК / Метки
МПК: G01T 1/18
Метки: газоразрядного, излучения, импульсов, пропорционального, счетчика, формирования
Опубликовано: 23.06.1983
Код ссылки
<a href="https://patents.su/2-602006-sposob-formirovaniya-impulsov-gazorazryadnogo-proporcionalnogo-schetchika-izlucheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ формирования импульсов газоразрядного пропорционального счетчика излучения</a>
