Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 600696
Автор: Силов
Текст

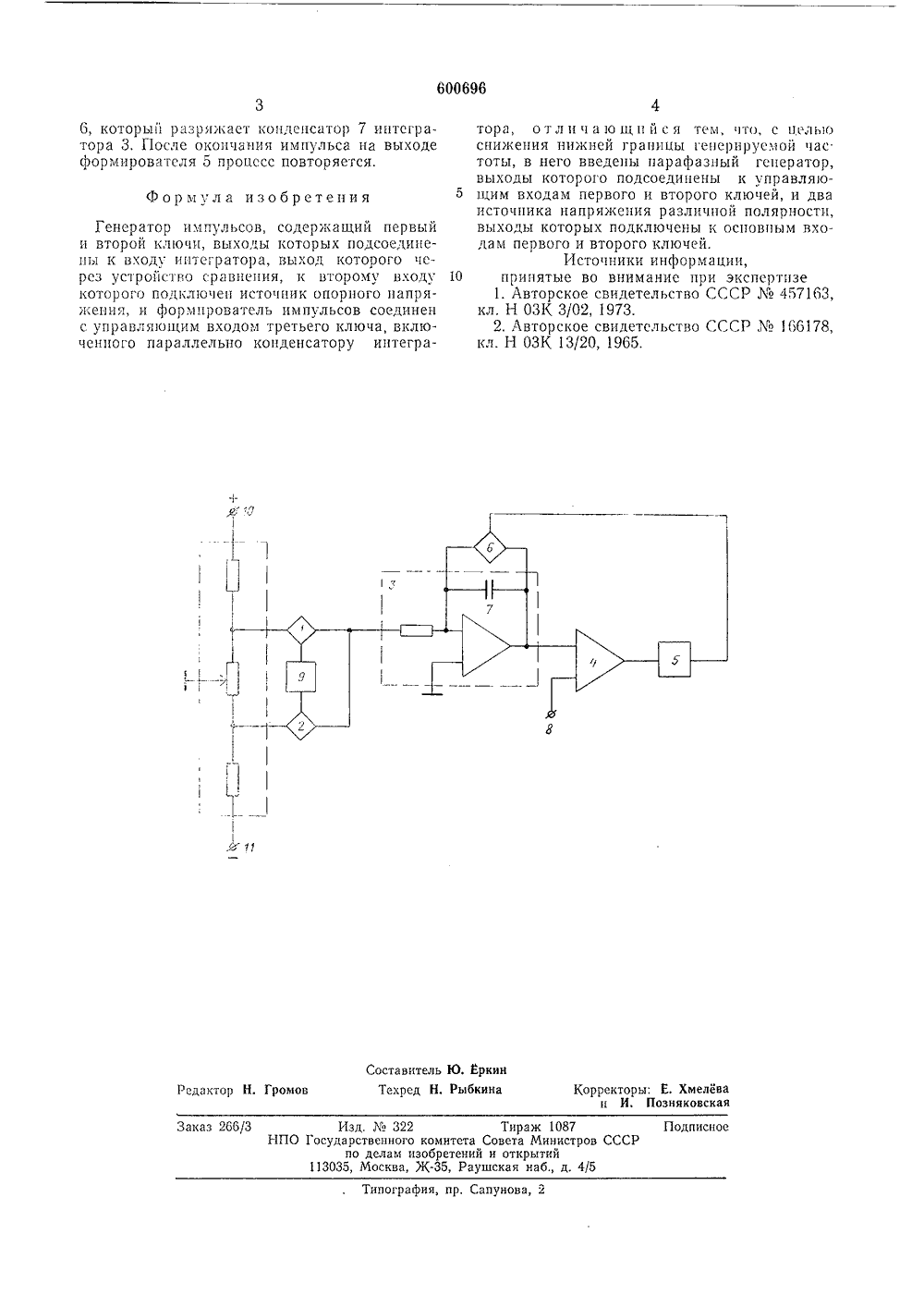

61) Дополнительное к авт. свид-ву22) Заявлено 04.03.74 (21) 200301618-21 М. Кл,- "Н ОЗК 1/02 с присоединением заявкиГосударственный комитет Совета Министров СССР 23) Приоритет 21,373.5088.8)(43) Опубликовано 30.03.78, Бюллетень12 (45) Дата опубликования опнсанпя 18.04.78(54) ГЕНЕРАТОР ИМПУЛЪС предлагаемо Цель изобретени ницы генерируемо нератор импульсо нератор, выходы к равляющим входа и два источника на ности, входы кото ным входам первоНа чертеже пр 1Изобретение относится к радиотехнике иможет быть использовано в устройствах автоматики и вычислительной техники.Известен генератор импульсов, содержащийоперационный усилитель с резисторами и конденсаторами в цепи обратной связи. Недостаток этого генератора заключается в узкихфункциональных возможностях 1,Наиболее близким техническим решением кданному изобретению является генератор импульсов, содержащий первый и второй ключи,выходы которых подсоединены к входу интегратора. Выход интегратора через устройство сравнения, к второму входу которогоподключен источник опорного напряжения и 1формирователь импульсов, соединен с управляющим входом третьего ключа, включенногопараллельно конденсатору интегратора 2.Однако и этот генератор импульсов имеет высокую границу нижней частоты,я - снижение пижнеи грай частоты. Для этого в гев введены парафазпый геоторого подсоединены к уп м первого и второго ключей, пряжения различной поляррых подключены к основго и второго ключсй.иведена структурная элек трическая схема го генератора импульсов,Выходы ключей 1 и 2 подсоединены к входу интегратора 3, выход которого через устройство сравнения 4 и формирователь импульсов 5 соединен с управляющим входом третьего ключа б, параллельного конденсатору 7 интегратора 3. К второму входу устройства 4 подключена клемма 8 источника опорного напряжения.Выходы парафазного генератора 9 подсоединены к управляющим входам ключеи 1, к основным входам которых подключсны два источника напряжения 10 и 11 различной полярности.Ключи 1 и 2, управляемые генератором 9, поочерслпо полк,цокают к входу интегратора 3 одно пз двух напряжений, близких по абсолютной величине, ао противоположных по знаку. Если положительное напряжение больше отрицательного, то на выходе интегратора 3 формируется линейно уменьшающееся ступен. чато-пилообразное напряжение. В некоторый момент времени величина этого напряжения достигает горогового напряжения, поданного на второи вход устройства сравнения 4, напряжение на выходе которого скачкообразно изменяет знак. При этом на выходе формирователя импульсов 5 формируется импульс калиброванной дчительностп, отпирающий ключКорректоры: Е. Хмелева и И. Нозняковская актор Н. Громо Изд,322 ПО Государственного комите по делам изобрете 113035, Москва, Ж, Рсаз 2 бб Тираж 1087а Совета Министров ССий и открытийаушская наб., д. 4/5 дписно ипография, пр. Сапунова, и 6, который разряжает конденсатор 7 интегратора 3. Г 1 осле окончания импульса на выходеформирователя 5 процесс повторяется. Формула изобретения Генератор импульсов, содержащий первый и второй ключи, выходы которых подсоединены к входу интегратора, выход которого черсз устройство сравнения, к второму входу которого подключен источник опорного напрякения, и формирователь импульсов соединен с управляющим входом третьего ключа, включенпого параллельно конденсатору интегратора, отличающийся тем, что, с целгпоснижения нижней границы генерируемой частоты, в него введены парафазный генератор,выходы которого подсоединены к управляю 5 щим входам первого и второго ключей, и дваисточника напряжения различной полярности,выходы которых подключены к основным входам первого и второго ключей,Источники информации,10 принятые во внимание при экспертизе1. Лвторское свидетельство СССР157163,кл. Н ОЗК 3/02, 1973.2. Лвторское свидетельство СССР166178,кл. Н ОЗК 13/20, 1965.
СмотретьЗаявка
2003016, 04.03.1974
СИЛОВ ВИКТОР ПЕТРОВИЧ
МПК / Метки
МПК: H03K 1/02
Опубликовано: 30.03.1978
Код ссылки
