Уплотнение вращающего вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 594380
Авторы: Кревсун, Марцинковский
Текст

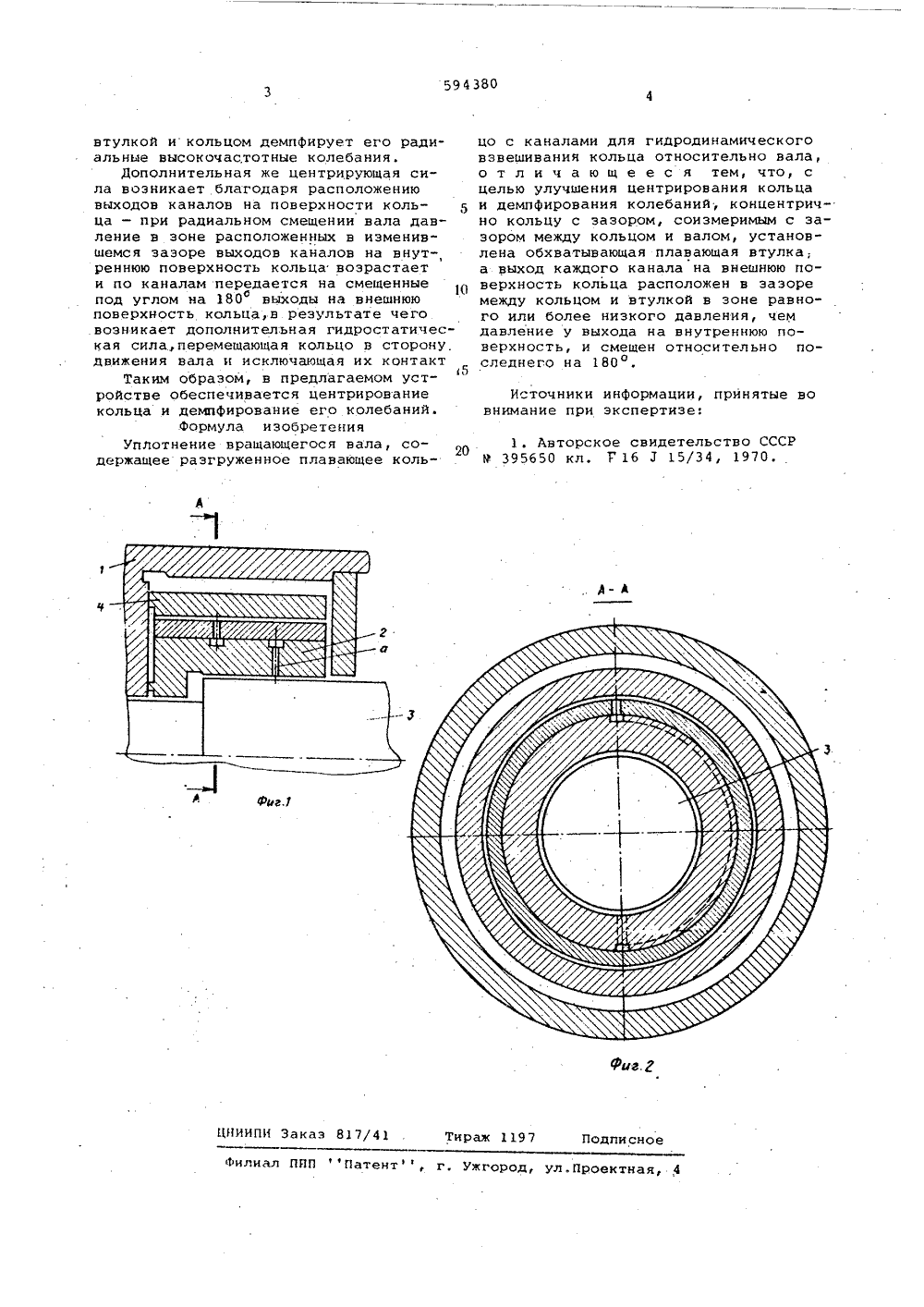

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(45) Дата опубликования описания 020278 ооудвретвеввце воюетеСовета Мвнвотров СССРео деева ваооретвввее оврытое) Авторы изобретения П, Кревсун и Е 1. г., Ваяянковский ститут ядерной энергетики И Еелорусско явитель54) уплОтЕеЕие В 17,щлюЕ 1 е 1 Осет Вл 1 д тн ольцеждого упло итащающегося вала, содержащее разгруженное плавающее кольцо с радиальными каналамипредназначенньои для гидродинамического взвешивания кольца относительно уплотняемого нала 11Целью изобретения является улцентрирования кольца и демпф вания его колебании,Достигается это тем, что концентрич. но кольцу с зазором, соизмеримым с зазором между кольцом и валом, установлена обхватывающая его плавающая втулка, а выход каждого канала на внешнюю поверхность кольца расположен в зазоре между кольцом и втулкой в зоне равного или более низкого давления, чем давление у выхода на внутреннюю поверхность 20 и смещен относительно последнего на 180.На фиг, 1 изображено предлагаемое уплотнение, продольный ра.реэ; нал ,иг. 2 дан разрез 11-А на фиг, 1.сВ корпусе 1 установлено плавающее уплотнительное кольцо 2 с зазорам,обхватывающее уплотняемый вал 3. Конце трично кольцу с з, вором установлена .".хвзтывающая его плавающзя втулка 4. 30 ыполнены каналкоторых на нн ца расположени втулкой н.з низкого данлен да на ннутрен мешен относите ы а, выходешнюю поверхв зазоре межоне равного ность ко ду коль ц или бол ия, чем давле нюю поверхльно него нание у выхо нос 1 ь и с 180 учшеироние 5 н Изобретение относится кельной технике. Известно плотнение вр Устройство работает следующим обом. 1 од дейстнием перепада давления на уплотнение плавакшпе кольцо эа счет гидродинамических .",л всплывает и занимает положение тносительно вала, близкое л концентричному, Соответствен" но втулка центрируется относительно кольца и при повышении перепада давления становится неподвижной в радиальном направлении из-за возросшей силь трения по торцу. Таким образом, прирабочих перепадах давления плавакщее кольцо оказывается отделенным малыми соизмеримыми по величине зазорами от ва.":а и втулки, При вращении вала гидравлически разгру.енное в осевом направлении кольцо благодаря :тсутствию си: трения по тсрцу свободна отслеживает его радиальные перемсщения, при э 1 ом уплотняемая среда н зазоре между594380 1 ИИИПИ Заказ 817/41 ираж 119 одпис Патент Филиал П Ужгород,Проектна втулкой и кольцом демпфирует его радиальные высокочастотные колебания.Дополнительная же центрирующая сила возникает благодаря расположению выходов каналов на поверхности кольца - при радиальном смещении вала давление в зоне расположенных в изменившемся зазоре выходов каналов на внут-, реннюю поверхность кольца возрастает и по каналам передается на смещенные под углом на 180 выходы на внешнюю поверхность кольца,.в результате чего возникает дополнительная гидростатическая сила, перемещающая кольцо в сторону, движения вала и исключающая их контакт5Таким образом, в предлагаемом устройстве обеспечивается центрирование кольца и демпфирование его колебаний.Формула изобретенияУплотнение вращающегося вала, содержащее разгруженное плавающее кольцо с каналами для гидродинамическоговзвешивания кольца относительно вала,о т л и ч а ю щ е е с я тем, что, сцелью улучшения центрирования кольцаи демпфирования колебаний, концентрично кольцу с зазором, соизмеримым с зазором между кольцом и валом, установлена обхватывающая плавающая втулка,.а выход каждого канала на внешнюю поверхность кольца расположен в зазоремежду кольцом и втулкой в зоне равного или более низкого давления, чемдавление у выхода на внутреннюю поверхность, и смещен относительно последнего на 180 О,Источники информации, принятые вовнимание при экспертизе: 1. Авторское свидетельство СССРМ 395650 кл. Г 16 У 15/34, 1970,
СмотретьЗаявка
2358672, 07.05.1976
ИНСТИТУТ ЯДЕРНОЙ ЭНЕРГЕТИКИ АН БЕЛОРУССКОЙ ССР
КРЕВСУН ЭДУАРД ПАВЛОВИЧ, МАРЦИНКОВСКИЙ ВЛАДИМИР АЛЬБИНОВИЧ
МПК / Метки
МПК: F16J 15/54
Метки: вала, вращающего, уплотнение
Опубликовано: 25.02.1978
Код ссылки
<a href="https://patents.su/2-594380-uplotnenie-vrashhayushhego-vala.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение вращающего вала</a>
