Устройство для дифференциальной защиты трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 59215
Автор: Гусев
Текст

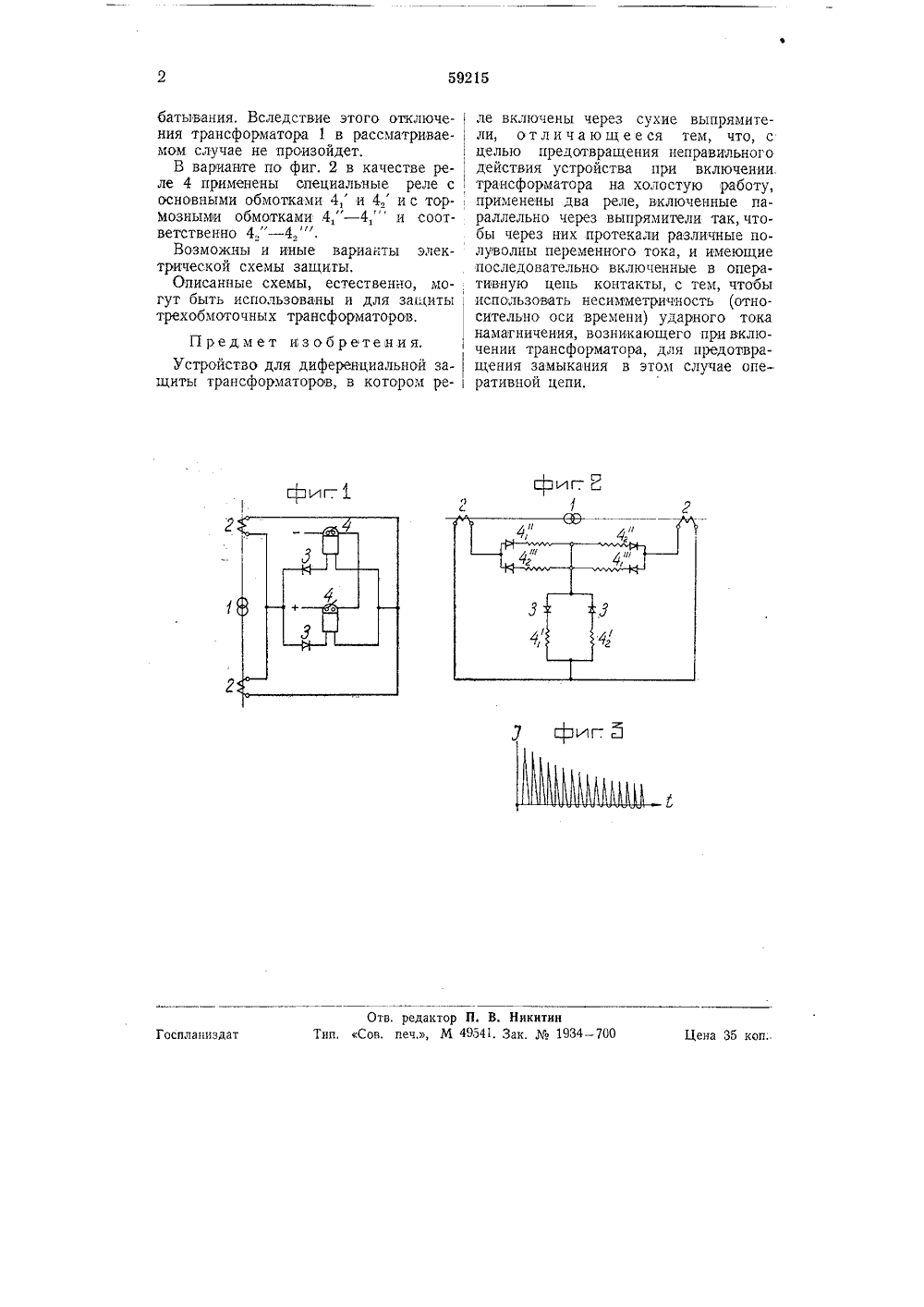

ласс 21 с, б 8,ИЕ И ЗОБ Рарегиетрировано в Баро изобретений Г В. В. Гусев.циальной защиты трансформаторов диф Устройств в НКЭС за2973ля 1941 года. явлено 8 февраля 1940 года Опубликовано 28 февра,Предметом изобретения по настоящему авторскому свидетельству является устройство для диференциальной защиты трансформаторов, в котором реле включены через сухие выпрямители. В таком устройстве, с целью предотвращения неправильного действия устройства при включении защищаемого трансформатора на холостую работу, согласно изобретению, применены два реле, включенные параллельно через выпрямители так, чтобы через них протекали различные полуволны переменного тока, и имеющие последовательно включенные в оперативную цепь контакты, с тем, чтобы использовать несимметричность (относительно оси вращения) ударного тока намагничения, возникающего при включении трансформатора, для предотвращения замыкания в этом случае оперативной цепи.Сущность изобретения поясняется чертежом, на котором фиг, 1 изображает принципиальную электрическую схему предлагаемого устройства; фиг. 2 - вариант этой схемы с реле, имеющими тормозные катушки; фиг. 3 - диаграмму, изображающую кривую ударного тока намагничивания и показывающую асимметричность СВИДЕТЕЛЬСТВ кривой этого тока относительно оси времени.В предлагаемой диференциальной защите в цепь вторичных обмотоктрансформаторов тока 2, включенных с обеих сторон защищаемого трансформатора 1, включены через сухие выпрямители 3 два реле 4. Выключение защищаемого трансформатора 1 может , произойти только при условии срабатывания обоих этих реле 4.При включении трансформатора на сеть трансформированный ударный ток намагничивания, несимметричный отно.сительно оси времени (фиг. 3), прой, дет через выпрямитель 3 и обмоткутолько одного реле 4, Поскольку ре-ле 4 включены через выпрямители па-раллельно так, что через каждое изних протекает полуволна переменного тока только одного знака, и так как контакты реле 4 включены последовательно в оперативную цепь, то срабатывание одного реле под действием увеличенной полуволны тока не при-ведет к замыканию оперативной цепи, так как второе реле не сработает; оба реле 4 могут быть настроены так, чтобы в случае протекания через нихменьшей полуволны ударного тока на-магничивания не происходило их сра59215 фиг Е фиг 1г Отв. редактор П. В. Никитини. Сов, печ., М 49541. Зак,193 Цена 35 коп,. спланиздат батывания. Вследствие этого отключения трансформатора 1 в рассматриваемом случае не произойдет.В варианте по фиг. 2 в качестве реле 4 применены специальные реле с основными обмотками 4, и 4, и с торМозными обмотками 4," - 4" и соответственно 4" - 4".Возможны и иные варианты электрической схемы защиты,Описанные схемы, естественно, могут быть использованы и для защиты трехобмоточных трансформаторов,Предмет изобретения.Устройство для диференциальной защиты трансформаторов, в котором реле включены через сухие выпрямители, отличающееся тем, что, с целью предотвращения неправильного действия устройства при включениитрансформатора на холостую работу,применены два реле, включенные параллельно через выпрямители так, чтобы через них протекали различные полуволны переменного тока, и имеющие последовательно включенные в оперативную цепь контакты, с тем, чтобы использовать несимметричность (относительно оси времени) ударного тока наматничения, возникающего привключении трансформатора, для предотвращения замыкания в этом случае опе-ративной цепи.
