Устройство для защиты электрических маслом наполненных трансформаторов и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 29895
Автор: Евдокимов
Текст

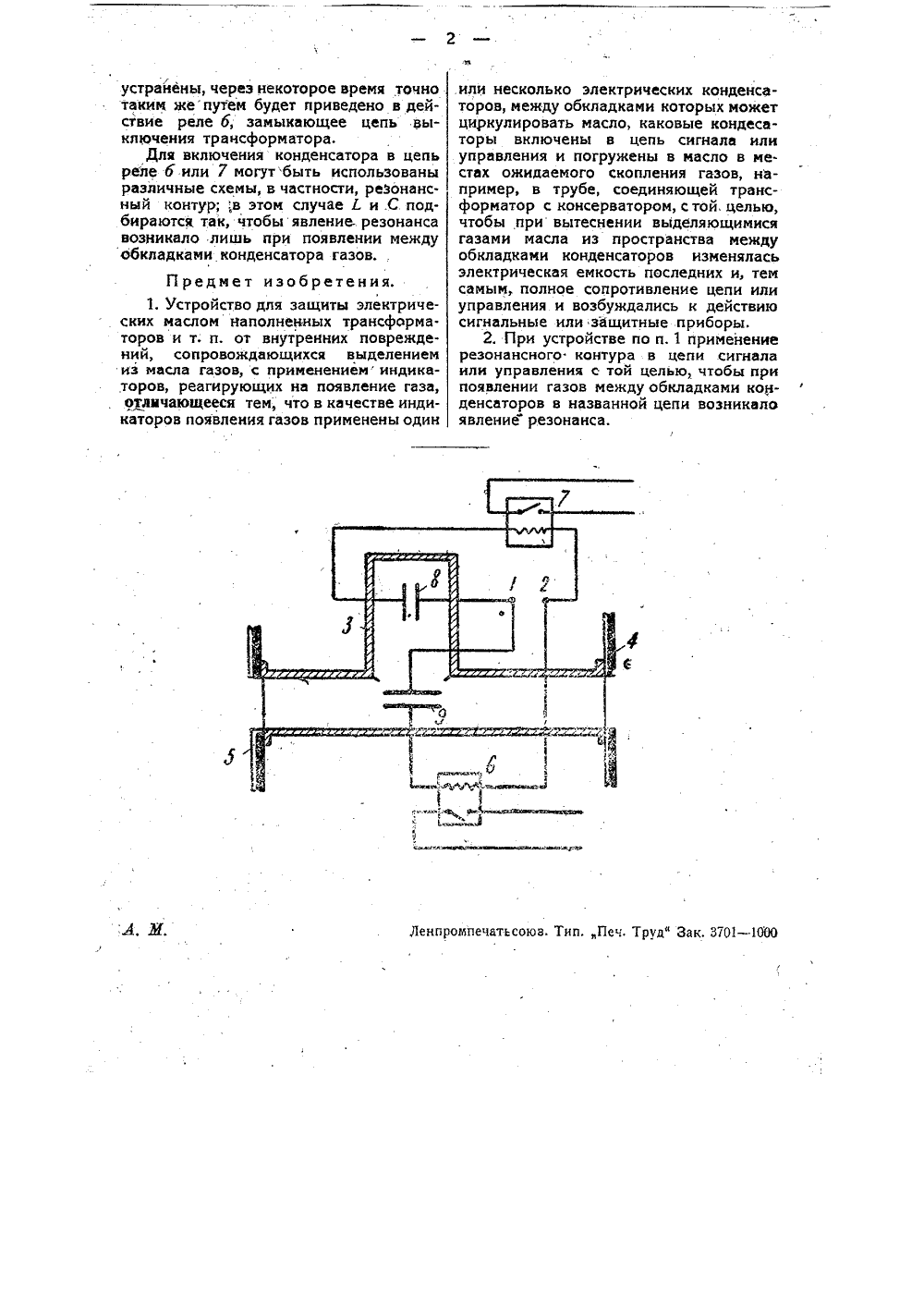

ю Класс7 АВТОРСКОЕ. СВИДЕТЕЛЬСТВО ИЗОВРЕтЕНИ ОПИС устрокства для защиты электричтрансформаторо детеяьству П. И. Евдо 932 года (спр. о пер кого свидетельства опу. % 103038). в иковано ЗО апреля 1 Для защи наполненных внутренних и щихся выде обычно прим женные инд появление га изобретению, честве индика менены один ских конденс которых можНа чертеж е(184 ты электрических маслом трансформаторов и т. и. от овреждений, сопровождаюлением из масла газов, еняются устройства, снабикатором, реагирующим на за, Согласно предлагаемому в подобном устройстве в каторов появления газов приили несколько электриче. аторов, между обкладками ет циркулировать масло. е изображена схема устройства.В месте ожидаемого скопления газов, например, в трубе 3, соединяющей трансформатор 5 сконсерватором 4, помещены два конденсатора 8 и 9, присоединенные к зажимами 2 источника переменного тока. Последовательно с конденсатором 8 включена обмотка реле 7, служащего для замыкания цепи сигнальных приборов, а последовательно с конденсатором 9 - обмотка реле б, служащего для управления выключающим трансформатор устройством. Таким образом, в каждой из упомянутых цепей, после подачи на зажимыи 2 напряжения, будет протекать переменный ток определенной силы1д у ких маслом наполненныхит.п,+ Рзависящей, как то видно из приведеннойформулы, от г, . и С,где С - емкость конденсатора. Устройство отрегулированотак, что при наличии между обкладкамиконденсаторов масла, а, следовательно,при определенной величине электрической их емкости, силы токов, возникающих в цепях реле б и 7, недостаточныдля приведения этих реле в действие.При нарушении нормального режимаработы трансформатора появляются пары и газы, которые, следуя по трубе 3,соединяющей трансформатор с консерватором, попадают в верхнюю ее часть и вытесняют масло, При этом диэлектрическаяпостоянная пространства между обкладками конденсатора 8 изменится, что повлечет за собой изменение его емкости (ди-.электрическая постоянная масла =- 2,3,а паров или газов= ),Вследствие изменения емкости конденсатора, изменится сопротивление, а,следовательно, и сила тока в цепи реле7, и это последнее придет в действие изамкнет цепь сигнальных приборов,Если причины, вызвавшие нарушениенормального режима работы, не будутустрайены, через некоторое время точно таким жепутем будет приведено в действие реле б, замыкающее цепь выключения трансформатора,Для включения конденсатора в цепь реле б или 7 могутбыть использованы различные схемы, в частности, реЗонансный контур;:,в этом случае Е и.С подбираются так, чтобы явление. резонанса возникало лишь при появлении между обкладками конденсатора газов.Предмет изобретения.1, Устройство для защиты электрических маслом наполненных трансформа. торов и т. и. от внутренних повреждений, сопровождающихся выделением из масла газов, с применением индикаторов, реагирующих на появление газа, отлычающееся тем, что в качестве индикаторов появления газов применены один или несколько электрических конденсаторов, между обкладками которых может циркулировать масло, каковые кондесаторы включены в цепь сигнала или управления и погружены в масло в местах ожидаемого скопления газов, например, в трубе, соединяющей трансформатор с консерватором, с той, целью, чтобы при вытеснении выделяющимися газами масла из пространства между обкладками конденсаторов изменялась электрическая емкость последних и, тем самым, полное сопротивление цепи или управления и возбуждались к действию сигнальные или защитные приборы,2. При устройстве по и. 1 применение резонансного контура в цепи сигнала или управления с той целью, чтобы при появлении газов между обкладками конденсаторов в названной цепи возникало явление" резонанса.
СмотретьЗаявка
103038, 08.02.1932
Евдокимов П. И
МПК / Метки
Метки: защиты, маслом, наполненных, трансформаторов, электрических
Опубликовано: 30.04.1933
Код ссылки
