Трубодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 588341
Авторы: Горлов, Натаровский, Погребняк, Разоренов
Текст

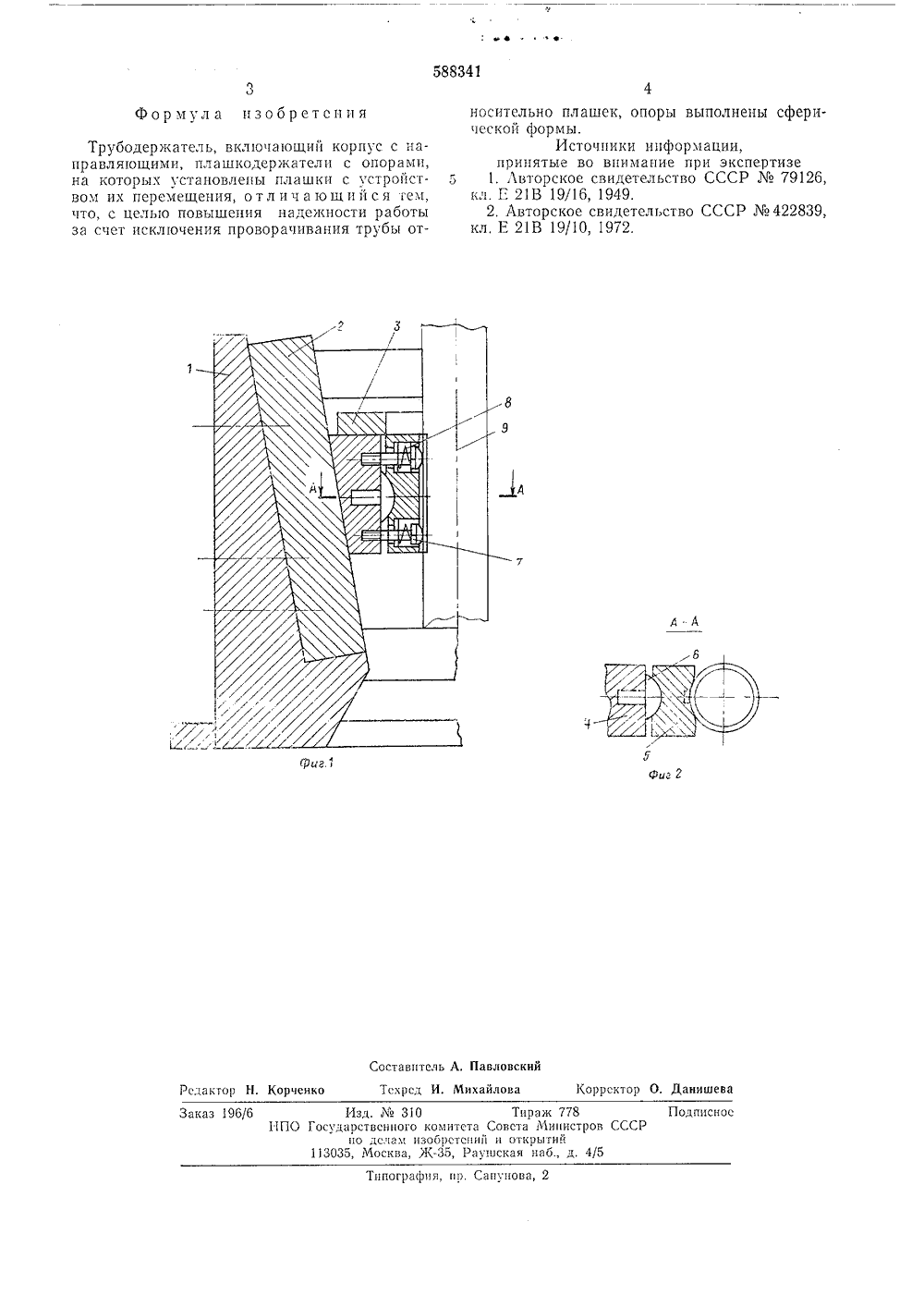

фСоч: ,иОТВ,ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 588341 Сова Советских Социалистических Республик(45) Дата опубликования описания 12.04,78 Государственное комитет Совета Министров СССР(088.8) по делам изобретений и открыт 72) Авторы изобретения атаровский гребняк, А, Н. Н, А. Разоренов,. Г. ПиА,Х 1) Заявител ственно пециальиое конструкторско объединени(54) ТРУБОДЕРЖАТЕЛЪ Трубодержатель состоит из корпуса 1, клиновых направляющих 2, устройства для перемещения плашек 3, плашкодержателя 4 со сферической опорой 5 и установленной на ней 5 плашкой 6. Винты 7 и пружины 8 удерживаютплашку 6 на сферической опоре 5. Это крепление может быть выполнено любым другим способом, обеспечивающим перемещение плашки на сферической опоре для захвата 10 трубы 9.Трубодержатель работает следующим образом.Плашкодержатели 4 с плашками 6 прп помощи устройства для перемещения плашск 15 устанавливаются в верхнее (нерабочее) положение. В трубодержатель пропускается труба 9, При переводе плашек 3 из верхнего положения в нижнее (рабочее положение) плашкодержатели 4 скользят по клиновым направляющим 2 и захватывают трубу 9, удерживая ее от осевого перемещения,трубася пронными имеюпуклых р, спитруба ей поервой,Изобретение относится к буровому оборудованию, а именно к устройствам, предназначенным для удержания бурильной и обсадной колонны на весу и предотвращения от проворачивания при свинчивании - развинчивании свечей или отдельных труб.Известно трубозажимное устройство, которое включает корпус, улитья с вкладышами, имеющими цилиндрическую поверхность, сопряженную с клиньями 11,Такое конструктивное решение позволяет плашке поворачиваться только в одной горизонтальной плоскости, при этом плашка может контактировать с зажимаемой трубой не по всей высоте.Известен трубодержатель, включающий корпус с направляющими, плашкодержатели с опорами, на которых установлены плашки с устройством их перемещения 21. Однако в указанном трубодержателе не обеспечивается надежность зажима бурильных труб и исключается возможность проворачивания трубы относительно плашек,Целью изобретения является повышение надежности работы трубодержателя за счет исключения проворачивания трубы относительно плашек. Это достигается тем, что опоры выполнены сферической формы,На фиг. 1 показан описываемый трубодержатель; на фиг, 2 - опора плашкодержателя (разрез по А - А на фиг. 1). При навинчивании очередной трубы 9, зажатая в трубодержателе, стремит вернуться, но заклинивается установле на сферических опорах 5 плашками 6, щими рабочую поверхность в виде вы кривых переменного радиуса (наприме раль Архимеда). При развинчивании заклинивается другой стороной рабоч верхности, выполненной симметрично п588341 А григ 1 гг Составитель А. Павловс хрсд И. Михайл Коррсктор О. Данишева сдактор Н. Корчен ПодписноеСР Тираж 778итста Совета Министровстсиий и открытий5, Раушская наб., д, 4/5 Заказ 196 Изд.310сударствснного копо делам изоб3035, Москва, )КНПО Типография, нр. Сапунов Формула изобретения Трубодержатсль, вкл 1 очающий корпус с направляющими, плашкодеркатели с опорами, на которых установлены плашки с устройством ик перемещения, отличаюшийся тем, что, с целью повышения надежности работы за счет исключения проворачивания трубы относительно плашек, опоры выполнены сферической формы.Источники информации,принятые во внимание при экспертизе5 1. Авторское свидетельство СССР79126,кл. Е 21 В 19/16, 1949,2, Лвторское свидетельство СССР422839,кл, Е 21 В 19/10, 1972,
СмотретьЗаявка
2011852, 03.04.1974
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "ГЕОТЕХНИКА"
РАЗОРЕНОВ ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, ПОГРЕБНЯК ОЛЕГ ГРИГОРЬЕВИЧ, НАТАРОВСКИЙ АЛЕКСАНДР НИКОЛАЕВИЧ, ГОРЛОВ АЛЕКСЕЙ ХАРИТОНОВИЧ
МПК / Метки
МПК: E21B 19/10
Метки: трубодержатель
Опубликовано: 15.01.1978
Код ссылки
<a href="https://patents.su/2-588341-truboderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Трубодержатель</a>
