Сепаратор для обогащения зернистых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 588018
Автор: Ахтямов
Текст

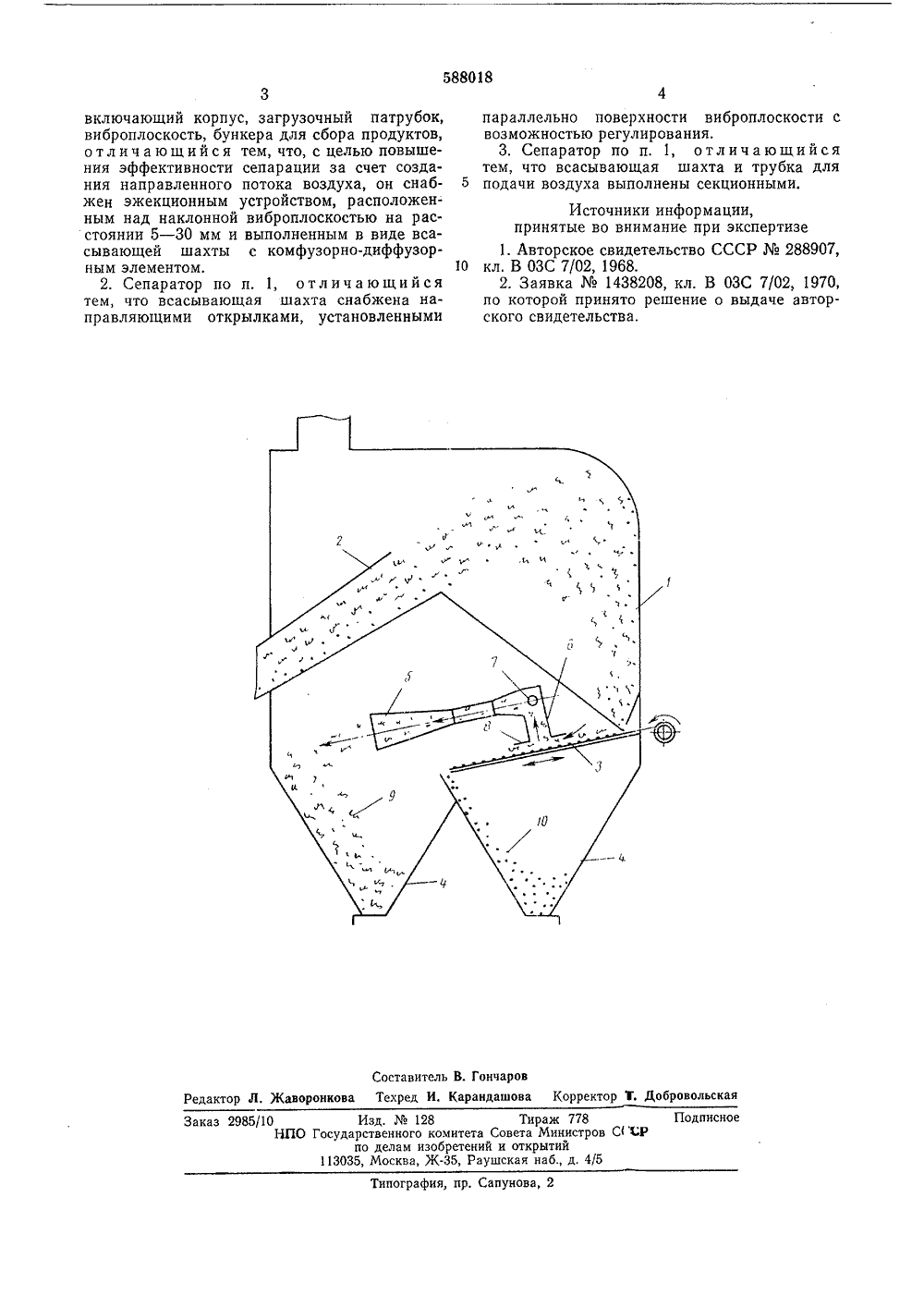

-и 588 О 8 Союз Советских Социалистических Республик(61) Дополнительное (22) Заявлено 17.11.7 авт. св 7 В 408 51) М, Кл. 1) 2191794/29 присоединением заявкиГосударственный комитет Совета Министров СССР(45) Дата опубликова 53) УД 2,767.6388.8) 1,78. Бюллетень2я описания 18,01.78 зобретенийытий ло аелам 2) Автор изобретени 1) ЗаявительЯ. А. Ахтямов Уральский научно-исследовательский и проектный институт строительных материалов(54) СЕПАРАТОР ДЛЯ ОБОГАЩЕНИ ЗЕРНИСТЫХ МАТЕРИАЛОВвсасываюз ха выизобретения орм Изобретение касается обогащения и относится к устройствам для сепарации зернистыхматериалов,Известно устройство для обогащения материалов, типа вспученного вермикулита, в электростатических сепараторах, содержащее вибросито, виброплоскости, сдувные трубки 11.Недостатком указанного устройства является наличие электродов высокого напряжения(до 70 кв) и связанные с этим сложности в 10эксплуатации, технике безопасности, что повышает металлоемкость из-за больших габаритов оградительных средств.Известно также устройство для обогащениязернистых материалов, включающее корпус, 15загрузочный патрубок, виброплоскость и бункера для сбора продуктов,Недостатком указанного устройства является низкая эффективность обогащения из-заблизости электростатических свойств обогащаемого материала и пустой породы.Целью изобретения является повышение эффективности сепарации за счет создания направленного потока воздуха.Указанная цель достигается тем, что сенаратор снабжен эжекционным устройством, расположенным над наклонной виброплоскостьюна расстоянии 5 - 30 мм и выполненным в видевсасывающей шахты с комфузорно-диффузорным элементом. Всасывающая шахта снабже на направляющими открылками, ащая шахта и трубка для подачи во ду полнены секционными.На чертеже показана схема сепаратора для обогащения зернистых материалов.Сепаратор состоит из корпуса 1, загрузочного патрубка 2, виброплоскости 3, бункеров 4 для сброса выделенных продуктов, эжекционного устройства 5 с комфузорно-диффузорным элементом, шахты 6, трубки 7 для подачи сжатого воздуха и открылков шахты,Такое конструктивное решение обеспечивает эффективное разделение вспученного вермикулита и пустой породы,Сепаратор работает следующим образом, После включения привода виброплоскости 3 в трубку 7 подается сжатый воздух и устанавливается зазор между открылками 8 и виброплоскостью 3, а затем по патрубку 2 на обогащение подается материал. Подбором скорости воздуха в эжекционном устройстве, по качеству продукции устанавливается режим сепарации. Вермикулит 9 собирается в бункере 4, а пустая порода (песок) 10 в другом бункере 4. 1. Сепаратор для обогащения зернистых мариалов, типа вспученного вермикулита,588018 Составитель В. Гончаров аворонкова Техред И. Карандашова Коррекбровольская Редак Подписи Изд,128 Т НПО Государственного комитета Совет по делам изобретений и от 113035, Москва, Ж, Раушскааказ 2985 раж 778Министров С 1 Срытийнаб., д. 4/5 ипография, пр, Сапунова включающий корпус, загрузочный патрубок, виброплоскость, бункера для сбора продуктов, отличающийся тем, что, с целью повышения эффективности сепарации за счет создания направленного потока воздуха, он снаб жен эжекционным устройством, расположенным над наклонной виброплоскостью на расстоянии 5 - ЗО мм и выполненным в виде всасывающей шахты с комфузорно-диффузорным элементом, 102, Сепаратор по п. 1, о т л и ч а ю щ и й с я тем, что всасывающая шахта снабжена направляющими открылками, установленными параллельно поверхности виброплоскости с возможностью регулирования,3, Сепаратор по п, 1, отличающийся тем, что всасывающая шахта и трубка для подачи воздуха выполнены секционными. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР288907, кл. В ОЗС 7/02, 1968.2. Заявка1438208, кл. В ОЗС 7/02, 1970, по которой принято решение о выдаче авторского свидетельства.
СмотретьЗаявка
2191794, 17.11.1975
УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
АХТЯМОВ ЯКУБ АХМЕДОВИЧ
МПК / Метки
МПК: B07B 4/08
Метки: зернистых, обогащения, сепаратор
Опубликовано: 15.01.1978
Код ссылки
<a href="https://patents.su/2-588018-separator-dlya-obogashheniya-zernistykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор для обогащения зернистых материалов</a>
