Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

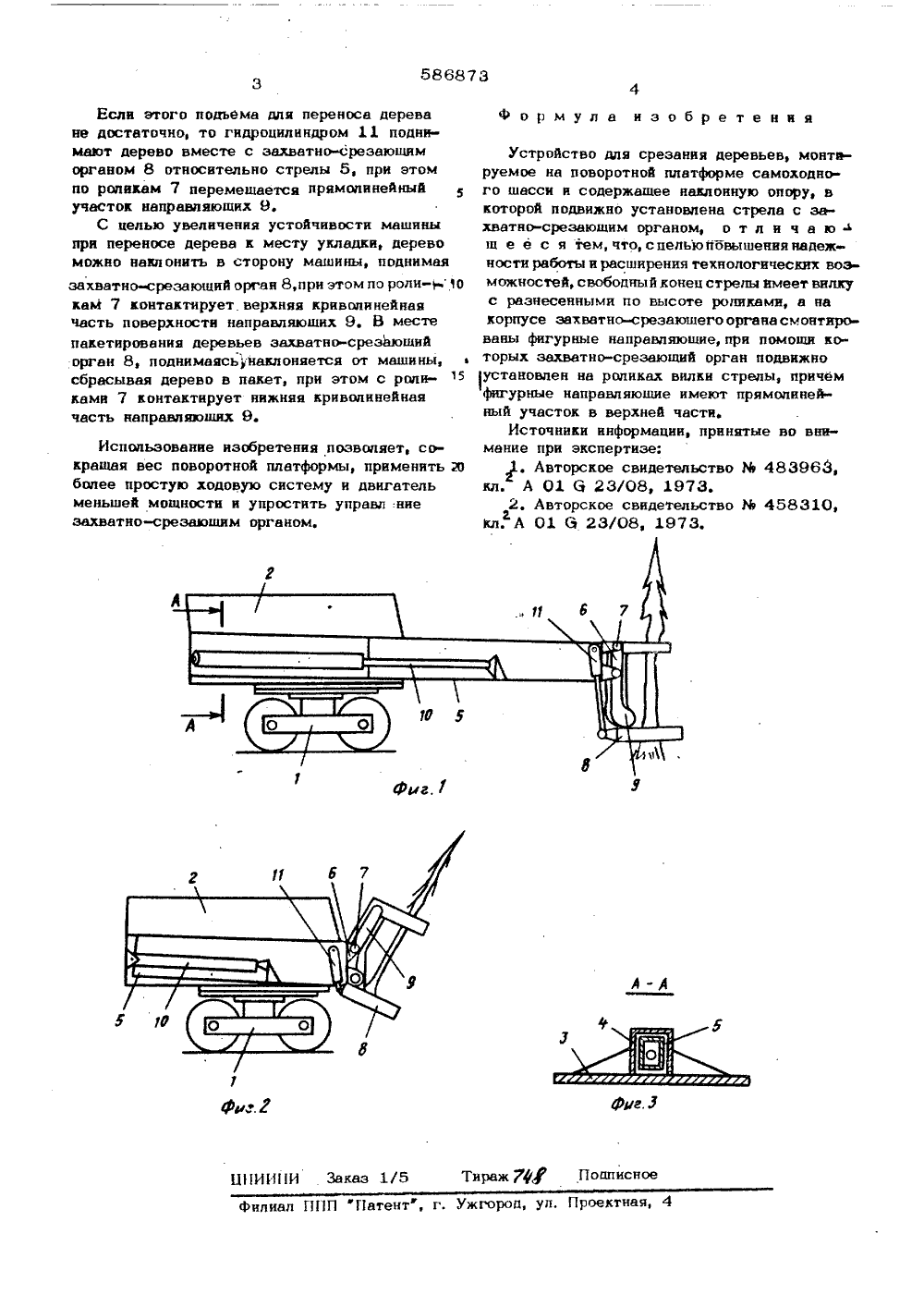

О П И С А Н И Е иаааатзИЗОБРЕТЕН ИЯ Союз Советсиик Социалистицеския Республик61) Дополнительное к авт. саид.ву 22) Заявлено 16,08,76, (21) 2397021/29-1с присоединением заявки21)М, Кл,А 01 Я 23/О двротввииый комитет в Ииииотров СССРдвявм ивоорвтвей я открытий ГовСоав(088.8) Авторы Н. Д, Учайн,. В, С, Кругов, Б. В. ПоповизобретенияБврмвн, В. Е,Кор Ментральйый научно-исследовательский й проектно-конструкторскийинститут механизации и энергетики лесной. промышленности 71) Заявител СТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕ При приб перемещения ляющей 4 ср поднимается ижении к стрелы 5 езанное д вшине в ультвте по наклонной нвправево автоматически изобретение относится к устройствам для срезания деревьев и может быть использовано в десной промышленности.Известны устройства для срезвния деревьев, монтируемые нв поворотной платформе самоходного шасси и содержащие наклонную опо" ру, в которой подвижно установлена стрела с эахватно-среэающим органом 1,2 1 .Однако устройства такой конструкции ма понадежны в работе и не обеспечивают расши=". рения технологических воэможностей.Цель изобретения - устранение укаэанных недостатков.Для этого свободный конец стрелы имеет вилку с разнесэнными по высоте роликами, 1 а а на корпусе захватно-срезающего органа смонтированы фигурные направляющие, при помощи которых захватно-срезаюший орган подвижно установлен на роликах вилки стрелы, причем фигурные направляющие имеют що прямолинейный участок в верхней части.Нв фиг. 1 изображено предлагаемое устройство в момент срезания дерева, общий вид; нв фиг. 2 - .то же, в момент повала дерева; на фиг. 5 - сечение А-А фиг. 1., На самоходном шасси 1 с поворотной пла формой 2 смонтирована наклонная опора в виде рамы 3 с направляющей 4, в которой под.вижно установлена стрела 5, свободный конец которой имеет вилку 6 с роликами 7. 1 Захватно-срезающий орган 8 установлен с возможностью перемещения по роликам 7, ковтактйруя с ними фигурными направляющими 9.Перемещение стрелы 5 и захватно-срез ющего органа 8 осуществляется соответствен.но от гидроащиндров, 10 и 11.За время работы машины захватно-среэающий орган 8 настраивают нв ствол растущего дерева путем поворота платформы 2 и перемещения стрелы 8 по направляющей 4 в раме 3.Высоту среза достигают за счет опускания захватно-срезвющего органа 8 гидроци.линдром 11, при этом по роликам 7 перемещается прямолинейный участок направляющихЕсли этого подъема дпя переноса дерева не достаточно, то гидроцилиндром 11 поднимают дерево вместе с захватно-срезаюшим органом 8 относительно стрелы 5, при этом по роликам 7 перемешается прямолинейный участок направляющих 9.С целью увеличения устойчивости машины при переносе дерева к месту укладки, дерево можно наклонить в сторону машины, поднимая захватно-срезаюший щтан 8,при этом по роли-10 каМ 7 контактирует верхняя криволинейная часть поверхности направляюших 9, В месте пакетирования деревьев захватно-срезаюший орган 8, поднимаясьнаклоняется от машины, в сбрасывая дерево в пакет, при этом с роликами 7 контактирует нижняя криволинейная часть направляющих 9.Использование изобретения позволяет, сокращая вес поворотной платформы, применить 20 более простую ходовую систему и двигатель меньшей мощности и упростить управл:ние захватно-срезающим органом. Формула изобретения Устройство для срезания деревьев, монт руемое на поворотной платформе самоходного шасси и содержащее наклонную опору, в которой подвижно установлена стрела с захватно-срезающим органом, о т л и ч а ю - ш е е с я тем, что,сцельюповышениянадежности работы и расширения технологических воэможностей, свободный конец стрелы имеет вилку с разнесеннымн по высоте роликами, а на корпусе захватно-срезаюшего органа смонтированы фигурные направляющие, при помощи которых захватно-срезающий орган подвижноустановлен на роликах вилки стрелы, причем фигурные направляющие имеют прямолинейный участок в верхней части.Источники информации, принятые во внимание при экспертизе:
СмотретьЗаявка
2397021, 16.08.1976
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
УЧАКИН НИКОЛАЙ ДМИТРИЕВИЧ, КРУГОВ ВЛАДИМИР СТЕПАНОВИЧ, ПОПОВ БОРИС ВАСИЛЬЕВИЧ, БАРМАН МИХАИЛ АВРААМОВИЧ, КОРОЛЕВ ВИКТОР ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 05.01.1978
