Устройство для центрирования листовых слитков при загрузке их в двухрядную нагревательную печь
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 58147
Автор: Грабовский
Текст

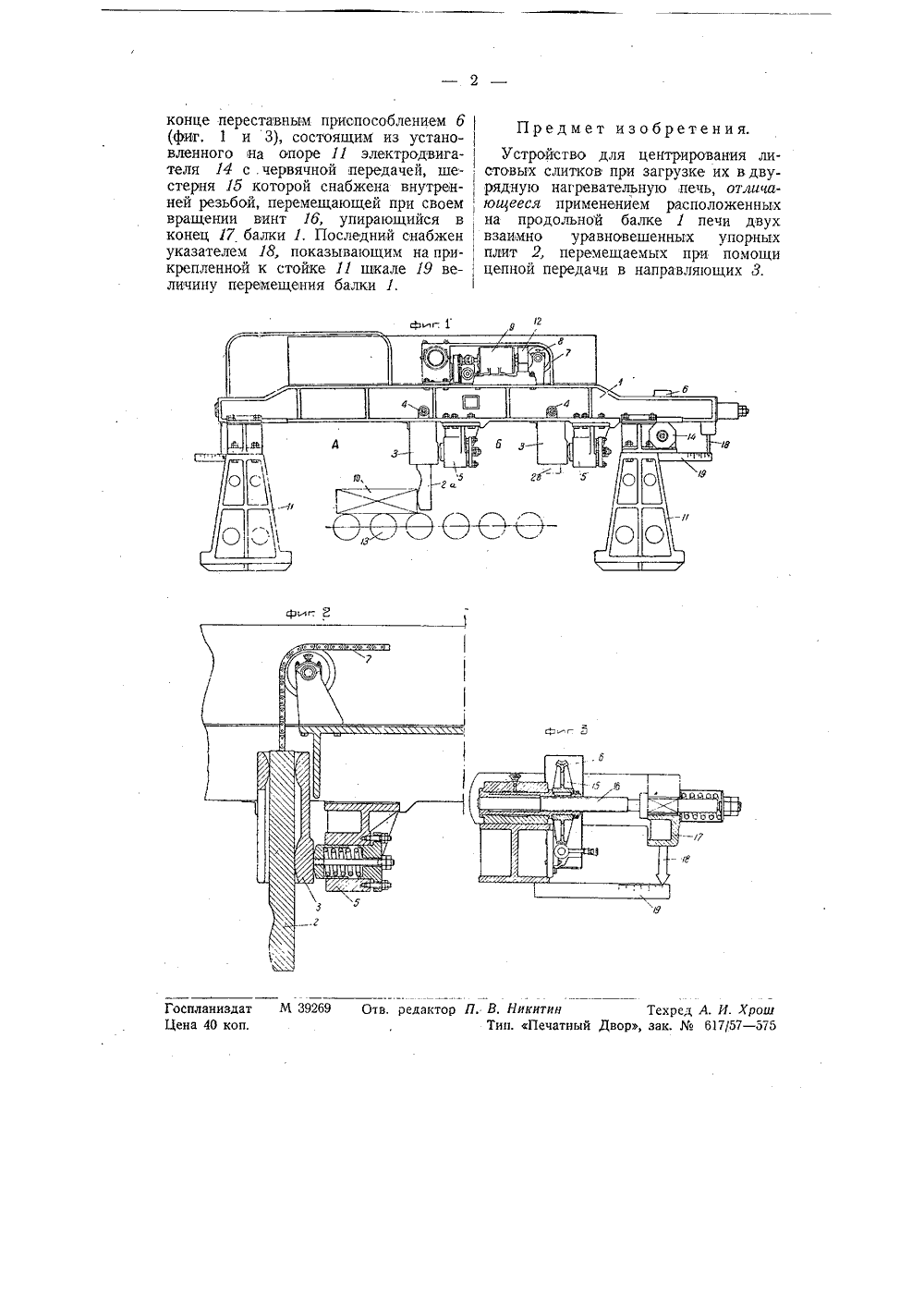

СССР асс 18 с, 10 М 58 ИЕн ИЯ НИЕ ИЗО ОП К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Зарегистрировано в Бюро изобретений Госплана при СУК СССР Л. К. Грабовский. Устройст я листовых слитков агревательную печь я центрирован в двурядную Заявлено 3 январяОпубликова Мо 20922. 939 года в НКЧМ з о 31 октября 1940 г При загрузке листовых слитков в двурядные печи с механизированным процессом подачи слитков или слябов к печи, необходимо центрировать идущий по рольгангу слиток против соответствующего ряда печи.Это достигается, согласно изобретению, при помощи устройства, состоящего из расположенных в продольной балке двух взаимно уравновешенных упорных плит, перемещаемых при помощи цепной передачи в направляющих и служащих попеременно для остановки движущегося по рольгангу слитка против середины соответствующего ряда печи.На чертеже фиг. 1 показывает общий вид всего устройства с расположением под ним одного слитка на рольганге; фиг, 2 - поперечный разрез приспособления для перемещения упорных плит на соответственную длину идущего в печь слитка; фиг. 3 - вид приспособления для перемещения продольной балки.Устройство состоит из продольной балки 1, опирающейся на стойки 11. Балки расположены на фронте печи, состоящей из двух рядов А и Б.На балке установлен электродвигатель 9, приводящий во вращение че. рез редуктор 12 одну из двух звез. дочек 8, через которые перекинута шарнирная цепь 7, на обоих концах которой висит по упорной плите 2 (2 а и 2 в) (фиг. 2). Каждая плита нахо ится п отив соответотв ю его д Р щряда печи.Обе упорные плиты 2 а и 2 в взаимноуравновешены и находятся в направляющих 3, подвешенных шарнирно вточках 4 продольной балки 1.При движении слитка 10 по рольгангу 13, он, дойдя до упорной пли-ты 2 а, ударяется о нее и останавли-вается. Для того, чтобы ослабить си-лу удара, за направляющими 3 рас положены пружинные буфера 5, по-казанные в разрезе на фиг. 2.После помещения слитка 10 в печь,,упор 2 а поднимается, а упор 2 в опускается, останавливаясь на пути слитка, подлежащего центрировке противдругого ряда печи.Для того, чтобы слитки заняли пра-вильное положение в соответствующем ряду печи, упоры 2 должны,быть переставными, так как слиткибывают разной длины.С этой целью вся балка 1 сделанапередвижной в направлении своейдлины и снабжена на одном своемфиг Е Гоепланнздат М 39269 Отв, редактор П, В, Никитин Техред А. И. ХрошЦена 40 коп. Тип. Печатный Двор, зак.617/57 - 575 конце переставным приспособлением 6(фиг, 1 и 3), состоящим из установленного на опоре 11 электродвигателя 14 с,червячной передачей, шестерня 15 которой снабжена внутреи-ней резьбой, перемещающей при своем ,вращении винт 16, упирающийся в,конец 17 балки 1. Последний снабженуказателем 18, показывающим на прикрепленной к стойке П шкале 19 величину перемещения балки 1. Предмет изобретения.Устройство для центрирования листовых слитков при загрузке их в двурядную нагревательную печь, отличаюи 4 ееся применением расположенных на продольной балке 1 печи двух взаимно уравновешенных упорных плит 2, перемещаемых при помощи цепной передачи в направляющих 3.
