Сушилка кипящего слоя для пастообразных и дисперсных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

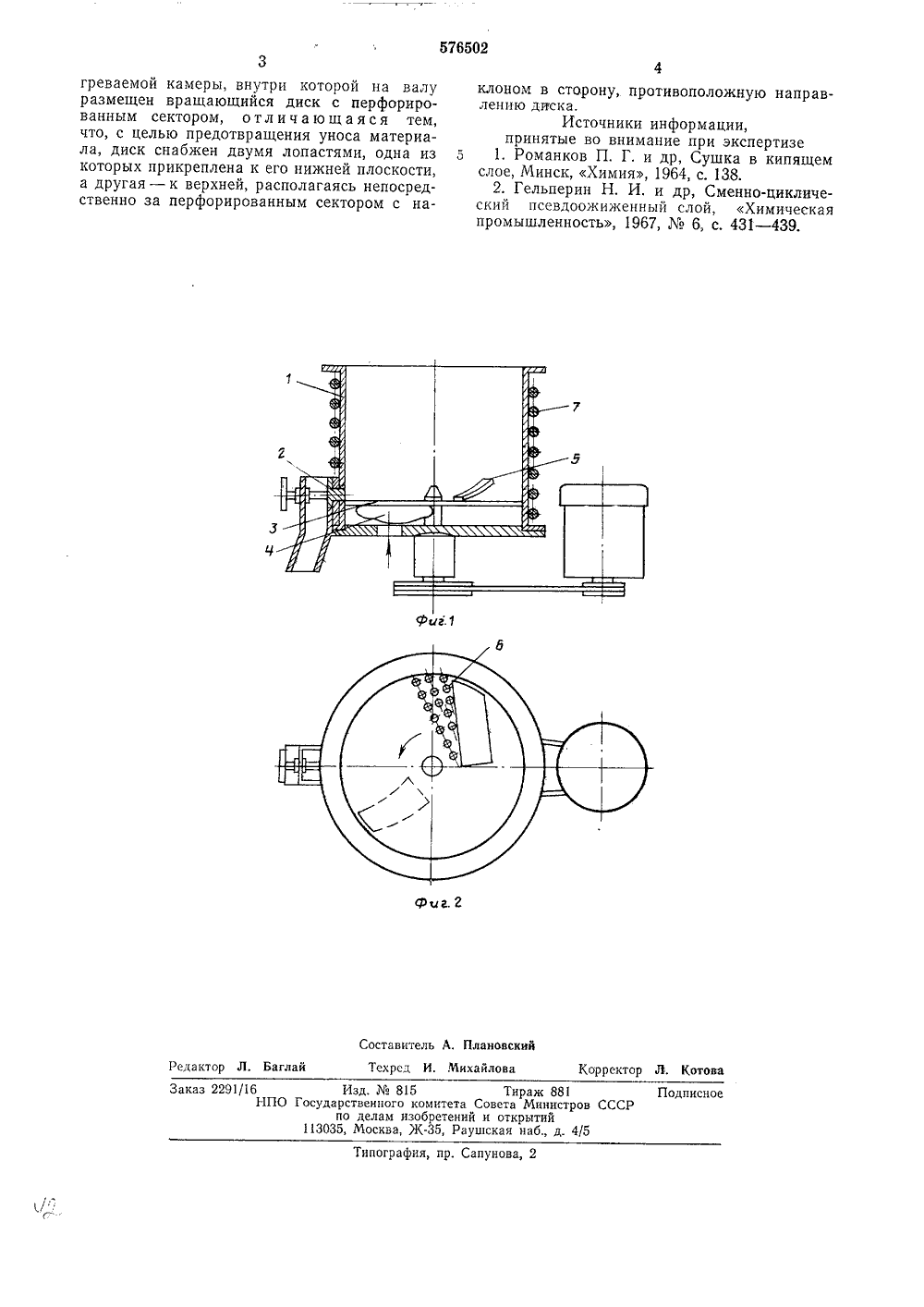

Союз Советски и 1 5 налистицвскиРеспублик РЕТЕН ВИДЕТЕПЬЮВ АВТОРСТВ Дополнительное к авт. свпд-вуЗаявлено 03.03,75 (21) 2109410/06 В 17 10(23) ПриоритетОпубликовано 15.10.77. Бюллетень38Дата опубликования описания 20,10.77 а Министров СССРелам изобретенийи открытий(71) Заявител ни институт тепло- и Лыков") СУШИЛКА КИПЯЩЕГО СЛОЯ ДЛЯ ПАСТООБРАЗНЫХ ДИСПЕРСНЫХ МАТЕРИАЛОВИзобретение относится к технике сушкипастообразных и дисперсных материалов, например, медицинских препаратов,Известна сушилка кипящего слоя, состоящая из камеры, внутри которой размещенвращающийся вал с лопастями и решетка спровалом и течкой 11.Недостатками установки являются малаяэффективность процесса сушки, повышенныегабариты и металлоемкость, а также значительный унос материала.Известна также сушилка кипящего слоя,состоящая из камеры с теплообменником навнешней ее поверхности, внутри камеры размещен вращающийся диск с перфорированным сектором 2.Недостатком этой установки является уносматериала при ожижении агентом.Предлагаемое изобретение направлено наустранение указанного недостатка.Предотвращение уноса достигается путемразмещения на диске двух лопастей, одна изкоторых прикреплена к нижней, а другая -к верхней плоскости, располагаясь непосредственно за перфорированным сектором, с наклоном в сторону, противоположную вращению диска.На фиг. 1 изображена схема сушилки; нафиг, 2 - то же, вид сверху.Сушилка содержит камеру 1, разгрузочное устройство 2, диск 3, нижнюю 4 и верхнюю 5 лопасти, перфорированный сектор б и нагреватель 7.Сушилка работает следующим образом.5 При вращении вала верхняя лопасть 5, набегая на частицы дисперсного материала, приводит их в колебательное движение, Это движение накладывается на общее вращательное движение материала относительно 1 о оси камеры и циркуляционное движение отстенки камеры к оси, где материал опускается вновь к поверхности диска.Закрепленная на нижней поверхности диска лопасть наклонена в сторону вращения и 15 при движении направляет поток газоагента изнижней части камеры через перфорированный сектор 6 на ожижение материала. Проходя через перфорированный сектор, поток газо- агента отклоняется от вертикали и смывает верхнюю лопасть, снижая трение высушиваемого материала о ее поверхность, Нагревание материала производится с помощью нагревателя. Интенсивное перемешивание в сочетании с низкой скоростью ожижения обеспечивает эффективное проведение процесса и предотвращает унос сухого материала,Формула изобретения Сушилка кипящего слоя для пастообразныхи дисперсных материалов, состоящая из обоКорректор Л. Котова Редактор Л. Баглаи Заказ 2291/16 Изд. Мв 815 Тираж 881 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 греваемой камеры, внутри которой на валу размещен вращающийся диск с перфорированным сектором, отл и ч а ю щ а я ся тем, что, с целью предотвращения уноса материала, диск снабжен двумя лопастями, одна из которых прикреплена к его нижней плоскости, а другая - к верхней, располагаясь непосредственно за перфорированным сектором с наклоном в сторону, противоположную направлению диска.Источники информации,принятые во внимание при экспертизе 5 1. Романков П. Г. и др, Сушка в кипящемслое, Минск, Химия, 1964, с, 138.2. Гельперин Н, И, и др, Сменно-циклический псевдоожиженный слой, Химическаяпромышленность, 1967, Лги 6, с, 431 - 439.
СмотретьЗаявка
2109410, 03.03.1975
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ТЕПЛО-И МАССООБМЕНА ИМЕНИ А. В. ЛЫКОВА АН БЕЛОРУССКОЙ ССР
АНТОНИШИН НИКОЛАЙ ВАСИЛЬЕВИЧ, НИКИТИН ВИКТОР СЕРГЕЕВИЧ, МАРТЫНОВ ОЛЕГ ГЕОРГИЕВИЧ, ПУЧКОВ ГЕОРГИЙ ФЕДОРОВИЧ, ФЕДОРИНО ЕВГЕНИЙ ИВАНОВИЧ
МПК / Метки
МПК: F26B 17/10
Метки: дисперсных, кипящего, пастообразных, слоя, сушилка
Опубликовано: 15.10.1977
Код ссылки
<a href="https://patents.su/2-576502-sushilka-kipyashhego-sloya-dlya-pastoobraznykh-i-dispersnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Сушилка кипящего слоя для пастообразных и дисперсных материалов</a>
