Преобразователь перемещения в код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

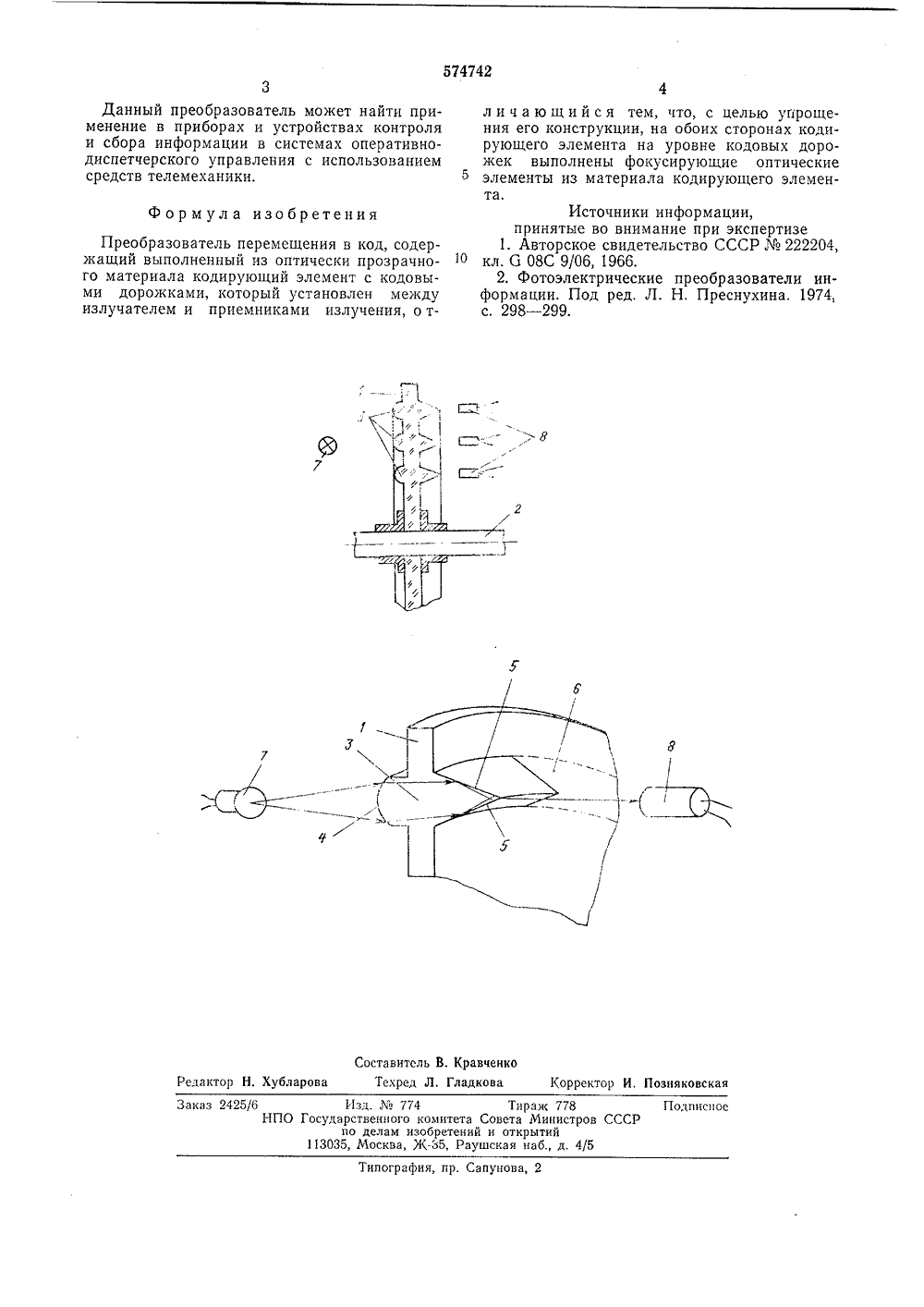

) Приоритетубликовано 30.09.77, Бюллетень М 36та опубликования описания 03.10.7 Государственный комитет Совета Министров СССР по аелам изобретенийи открытий 1.325(088(72) Авторы Е. В. Глото ейнбо зобретени ндреев) ПРЕОВ 1 ДЗОВАтЕЛЬ ПЕРЕМЕЩЕНИЯ В К зготовленныииала кодиру Изобретение относится к области автоматики и вычислительной техники и может бытьиспользовано для преобразования угловых илинейных перемещений в код.Известны преобразователи угол - код 1, 5 содержащие кодирующий элемент, установленный между излучателем и приемниками излучения, соединенными между собой оптической системой. Их недостатком является сложность конструкции и наладки оптической 10 системы.Наиболее близок к изобретению преобразователь 121, содержащий выполненный из оптически прозрачного материала кодирующий элемент с кодовыми дорожками, который ус тановлен между излучателем и приемниками излучения.Однако его оптическая система также сложна по конструкции.С целью устранения указанного недостатка 20 в предлагаемом преобразователе на обоих сторонах кодирующего элемента на уровне кодовых дорожек выполнены фокусирующие оптические элементы из материала кодирую- щего элемента.На чертеже схематично изобракен предлатаемый преобразователь перемещения в код, две проекции.Преобразователь содержит ииз оптически прозрачного матер 0 ющий элемент 1, установленный на валу 2, На обеих сторонах кодирующего элемента 1 на уровне кодовых дорожек 3 выполнены фокусирующие оптические элементы 4 и 5 из материала кодирующего элемента 1, при этом одна поверхность кодирующего элемента имеет, например, форму цилиндрической собирающей линзы, а другая - равнобедренного треугольника (концетттратора света) .Кодовые дорожки 3 затененными (рассеянными) участками 6 и фокусирующими оптическими элементами 4 и 5 образуют кодовую маску, Кодирующий элемент 1 установлен между излучателем 7 и приемниками 8 излучения.Преобразователь работает следующим образом.Пучок лучей от излучателя 7 попадает на фокусирующий оптический элемент 4 и формируется в сходящийся пучок лучей, который попадает на оптический элемент 5 (концентратор света) и отражается от его граней к вершине треугольника. Градации плотности светового потока, соответствующие кодовой единице и нулю в двоичном коде, формируются фокусирующим оптическим элементом 5 и участком 6 кодирующего элемента 1, образующими соответственно концентрированные и рассеянные световые потоки в направлении фотоприемника 8.;.- в Составитель В. Кравченкодактор Н, Хубларова Техред Л. Гладкова Корректор И, Позняковска Подписп о Изд.774 осударственного комитета по делам изобретений 113035, Москва, Ж, Рауш425/6НП Тираж 778овета Министров ССи открытийская наб., д. 4/5 ак ипография, пр. Сапунова, 2 Данный преобразователь может найти применение в приборах и устройствах контроля и сбора информации в системах оперативно- диспетчерского управления с использованием средств телемеханики. Преобразователь перемещения в код, содержащий выполненный из оптически прозрачного материала кодирующий элемент с кодовыми дорожками, который установлен между излучателем и приемниками излучения, о тличающийся тем, что, с целью упрощения его конструкции, на обоих сторонах кодирующего элемента на уровне кодовых дорожек выполнены фокусирующие оптические элементы из материала кодирующего элемента,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР222204, кл, 6 08 С 9/06, 1966,2, Фотоэлектрические преобразователи информации. Под ред. Л, Н. Преснухина. 1974, с. 298 - 299.
СмотретьЗаявка
2365038, 25.05.1976
ПРЕДПРИЯТИЕ ПЯ А-1392
ГЛОТОВ ЕВГЕНИЙ ВИКТОРОВИЧ, АНДРЕЕВ МИХАИЛ МИХАЙЛОВИЧ, ШТЕЙНБОК МИХАИЛ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G08C 9/06
Метки: код, перемещения
Опубликовано: 30.09.1977
