Устройство приема частотномодулированных сигналов

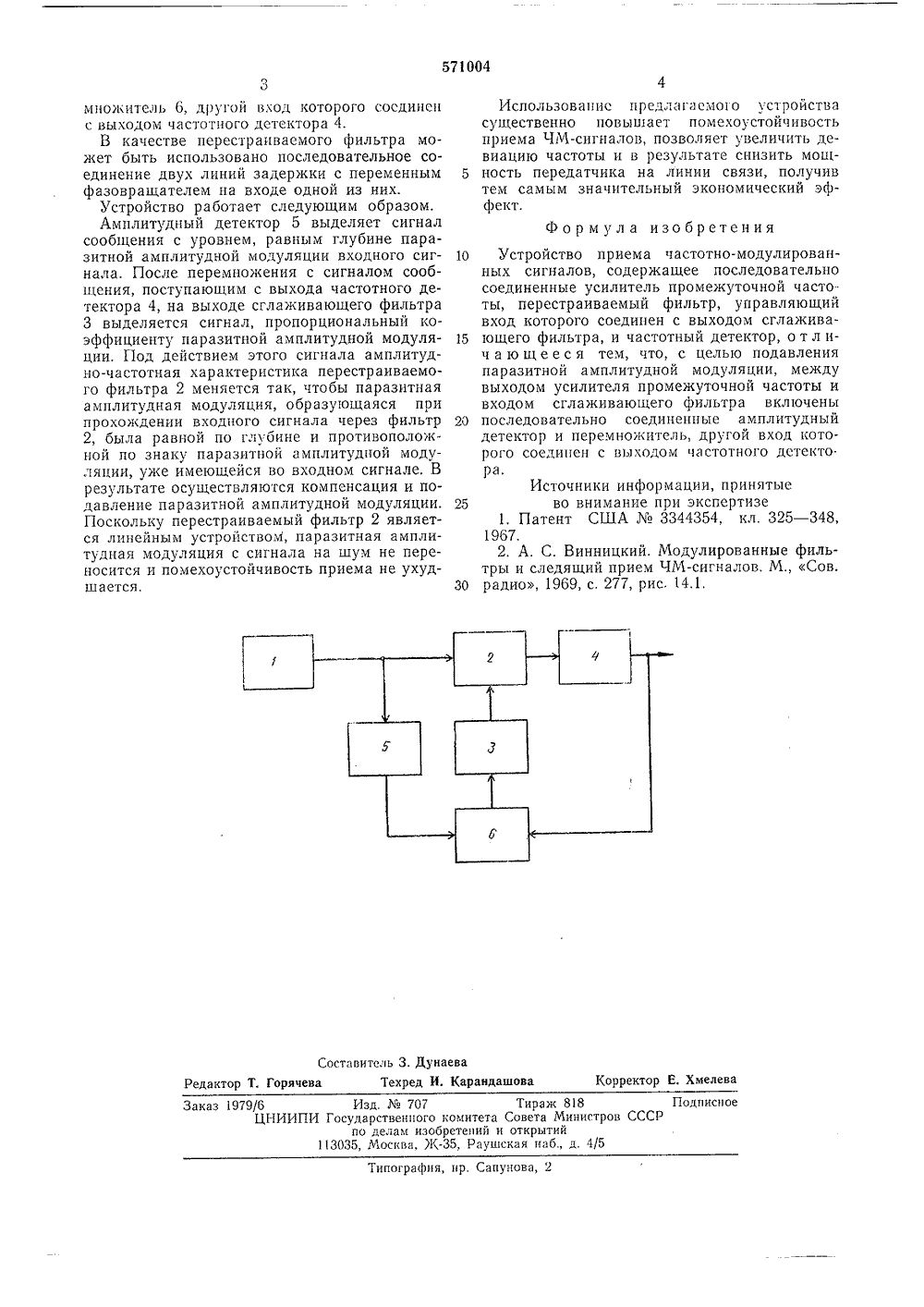

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 571004 Союз Советских Сониапистических Республик(61) Дополнительное т, св 2) Заявлено 14,01.76 (21) 231439909 присоединением явки М Государственныи комитет Совета Министров СССР по делам изобретенийи открытий 23) Приорите Опубликовано 30.08.77.(71) Заявите УСТРОЙСТВО ПР МА т 1 АСТОТ НО-МОДУЛ И РОВА Н Н ЬСИГНАЛОВ Изобретение относится к радиотехнике и может использоваться на тропосферных радиорелейных линиях связи, где частотно-модулированный сигнал на входе приемника имеет паразитную амплитудную модуляцию полезным сообщением.Известно устройство приема частотно-модулированных сигналов для подавления паразитной амплитудной модуляции, в котором используется ограничитель амплитуд 1.Однако ограничитель амплитуд, являясь нелинейным устройством, подавляет амплитудную модуляцию и переносит ее на шум. В результате устраняются искажения демодулированного сигнала, но ухудшается помехоустойчивость приема при слабых сигналах.Наиболее близким техническим решением к изобретению является устройство приема частотно-модулированных сигналов, содержаще последовательно соединенные усилитель промежуточной частоты, перестраиваемый фильтр, управляющий вход которого соединен с выходом сглаживающего фильтра, и частотный детектор 2.Под действием сигнала сообщения, поступающего на управляющий вход с частотного детектора, частота настройки перестраиваемого фильтра изменяется в такт с мгновенной частотой входного сигнала, что позволяет существенно уменьшить ширину полосы пропускания этого фильтра и тем самым улучшить помехоустойчивость приема.Однако воздействие паразитной амплитудной модуляции этим фильтром не компенсн руется.Целью изобретения является подавление паразитной амплитудной модуляции,Для этого в устройстве приема частотно-модулированных сигналов, содержащем после довательно соединенные усилитель промежуточной частоты, перестраиваемый фильтр, управляющий вход которого соединен с выходом сглаживающего фильтра, и частотный детектор, между выходом усилителя промежуточ ной частоты и входом сглаживающего фильтра включены последовательно соединенные амплитудный детектор и перемножитель, другой вход которого соединен с выходом частотного детектора.20 На чертеже приведена структурная электрическая схема устройства приема частотно- модулированных сигналов, содержащего последовательно соединенные усилитель 1 промежуточной частоты, перестраиваемый фильтр 25 2, управляющий вход которого соединен с выходом сглаживающего фильтра 3, и частотный детектор 4. Между выходом усилителя 1 промежуточной частоты и входом сглаживающего фильтра 3 включены последовательно 30 соединенные амплитудный детектор 5 и пере571004 Ф о р мул а изобретения ставитель 3, Дунае Редактор Т. Горячева Техред И. Карандашова Корректор Е. Хмеле Тирагк 818Совета Министрови открытийская наб., д. 4/5 Заказ 1979/6 Изд. Ы 707 ЦНИИПИ Государственного комитет по делам изобретений 113035, Москва, )К 35, Рауодписпое я, пр. Сапунова, 2 ипог множитель б, другой вход которого соединен с выходом частотного детектора 4.В качестве перестраиваемого фильтра может быть использовано последовательное соединение двух линий задержки с переменным фазовращателем на входе одной из них.Устройство работает следующим образом.Амплитудный детектор 5 выделяет сигнал сообщения с уровнем, равным глубине паразитной амплитудной модуляции входного сигнала. После перемножения с сигналом сообщения, поступающим с выхода частотного детектора 4, на выходе сглаживающего фильтра 3 выделяется сигнал, пропорциональный коэффициенту паразитной амплитудной модуляции, Под действием этого сигнала амплитудно-частотная характеристика перестраиваемого фильтра 2 меняется так, чтобы паразитная амплитудная модуляция, образующаяся при прохождении входного сигнала через фильтр 2, была равной по глубине и противопологкной по знаку паразитной амплитудной модуляции, уже имеющейся во входном сигнале. В результате осуществляются компенсация и подавление паразитной амплитудной модуляции. Поскольку перестраиваемый фильтр 2 является линейным устройством, паразитная амплитудная модуляция с сигнала на шум не переносится и помехоустойчивость приема не ухудшается. Использование предлагаемого устройствасущественно повышает помехоустойчивость приема ЧМ-сигналов, позволяет увеличить девиацию частоты и в результате снизить мощ ность передатчика на линии связи, получивтем самым значительный экономический эффект. 10 Устройство приема частотно-модулированных сигналов, содержащее последовательно соединенные усилитель промежуточной частоты, перестраиваемый фильтр, управляющий вход которого соединен с выходом сглажива ющего фильтра, и частотный детектор, о т л ич а ю щ е е с я тем, что, с целью подавления паразитной амплитудной модуляции, между выходом усилителя промежуточной частоты и входом сглаживающего фильтра включены 20 последовательно соединенные амплитудныйдетектор и перемногкитель, другой вход которого соединен с выходом частотного детекто ра. Источники информации, принятые 25 во внимание при экспертизе1. Патент США3344354, кл, 325 - 348,19 б 7.2. А, С. Винницкий. Модулированные фильтры и следящий прием ЧМ-сигналов. М., Сов, 30 радио, 19 б 9, с, 277, рис. 14,1.
