Способ глушения дискретных составляющих шума в газовой среде
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

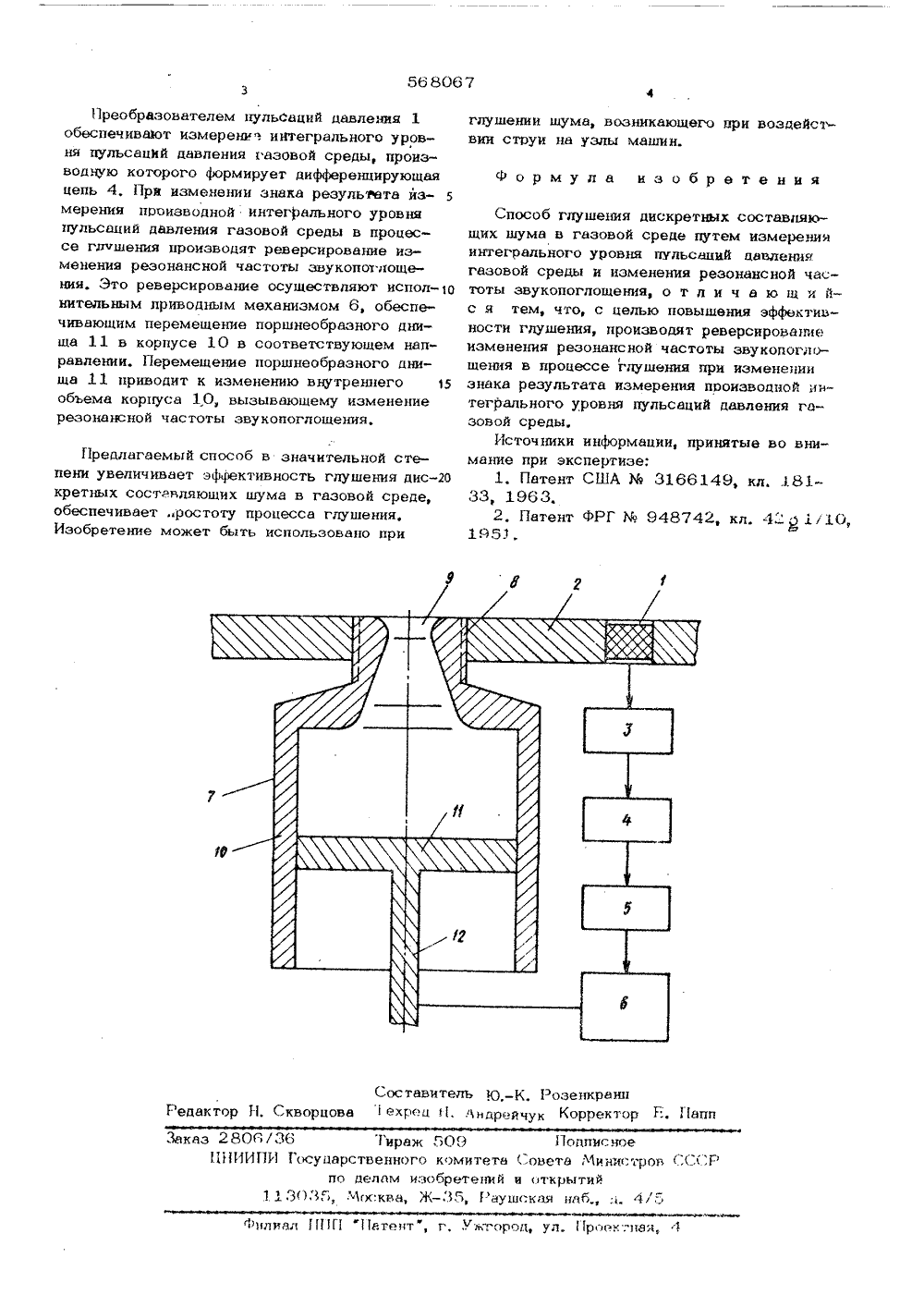

Сбюз Советских Сбцйалмсунческиу республик(22) Заявлено 26,03,76 (21) 2340833/10 с присоединением заявки Ж(23) ПриоритетГасдзрстннвй пвиитйвата Меисти 6 Юв доаи кыфюаийИ РПРЫП 9(45) Дата опубликования описания 14,09,77(м) спасов Гл щения диск ятных состлвляющих ШУМА В ГАЗОВОЙ СРБ,ОЕИзобрете.п:э:.тносится к акустике, а именно к способам Глуццения дискретных состав лающих шума в Газовой среде.Известный способ Глушения дискретных составляющих шума в Газовой среде путем а изменения резонанснОй частоты эвукОНОГло щения обеспечивает хорошее Глушение дискретных составляющих шума. Однако это связано со значительными труднотами, возникающими из-эа сложности определенна требуй емой резонансной частоты звукопоглощення 1.Известен такие спосОб Глушения дискрет ных составляющих шума в ГазОВОй среде пу" тем измерения интегрального уровня пульса ций давления Газовой среды и изменения резонансгой частоты звукопОГлощення 2.Этот способ прост в осуществлении, однако он не позволяет получить достаточно высокую эффективность ГГР 7 шища, 4цель изобретения - повышение еффектив- НОСТИ Г;тти;:.РИЯ ДИСКРЕТНЫХ достаВЛЯЮЩИХ ШУ Ма В ГАЗОВОЙ СРЮДЕ,Это дрстягаетси за счр того что проир водят реверсипование изменения резонансной 5частоты эвукопоглощения в процессе глушения при изменении знака результата измерения производной интегрального уровня пульсаций давления газовой среды.На чертеже показан один иэ возможвахвариантов устройства для осуществления предлагаемого способа глушения дискретных составляющих шума в газовой среде.Это устройство содержит соединенные последовательно, первичный преобразователь:пульсаций давления 1, укрепленный в стенке 2.рабочей камеры, согласующий усилитель 3,дифференцирующую цепь 4, детектор знакапроизводной 5 и" исполнительный приводноймеханизм 6 Устройство содержит также резонансный акустический звукопоглотитель 7,укрепленжй посредством резьбы 8 в стенке2 рабочей камеры и выполненный с горловиной Э и с перемещаемым в его корпусе 10поршнеООразным днищем 11 соединбнным ч 6рез шток 12 с исполнительным приводныммеханизмом 6,Глушение дискретных составляющих Шумав газовой среде согласно предлщгаемому способу происходит следующим образом,56 8067 Составитель Ю,-К, РозенкранцРедактор Н, Скворцоваехред Г 1. Андрейчук Корректор Е, ГГапп Заказ 2806/36 Тираж 509 Подпис нее 1111 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, МоскваЖ, Гаушская наб, ь 4/ФилиалЦП "1 Гатент", г, Ужгород, ул. 11 роек.-цая,Преобразователем пульсаций давления 1 обеспечивают измерение интегрального уровня пульсацИй давления газовой среды, производную которого формирует дифференцирующая цепь 4. При изменении знака результата измерения производной интегрального уровня пульсаций давления газовой среды в процессе глушения производят реверсирование изменения резонансной частоты звукопот лощения. Это реверсирование осуществляют исполнительным приводным механизмом 6, обеспечивающим перемещение поршнеобразного днища 11 в корпусе 10 в соответствующем направлении, Перемещение поршнеобразного днища 11 приводит к изменению внутреннего 5 объема корпуса 10 вызывающему изменение резонансной частоты звукопоглощения. Предлагаемый способ в значительной степени увеличивает эффективность глушения дискретных составляющих шума в газовой среде, обеспечивает .простоту процесса глушения, Изобретение может быть использовано при глушении шума, возникающего нри воздействии струи на узлы машин. формула изобретения Способ глушения дискретных составляющих шума в газовой среде путем измеренияинтегрального уровня пульсаций аааленнягазовой среды и изменения резонансной частоты звукопоглощения, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности глушения, производят реверсированиеизменения резонансной частоты звукопоглощення в процессе глушения при изменениизнака результата измерения производной интегрального уровня пульсаций давления газовой среды.Источники информации, принятые во внимание при экспертизе;1, Патент США М 3166149, кл. 18133, 1963,2. Патент фРГ % 948742, кл. 4-"ц 1/10,1953.
СмотретьЗаявка
2340933, 26.03.1976
ПРЕДПРИЯТИЕ ПЯ М-5539, ПРЕДПРИЯТИЕ ПЯ А-1687
СЕМЕНОВ АНДРЕЙ ГРИГОРЬЕВИЧ, ГРОМОВ ЮРИЙ ИВАНОВИЧ, НОВИКОВ ЛЕВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G10K 11/00
Метки: газовой, глушения, дискретных, составляющих, среде, шума
Опубликовано: 05.08.1977
