Устройство для регулирования температуры

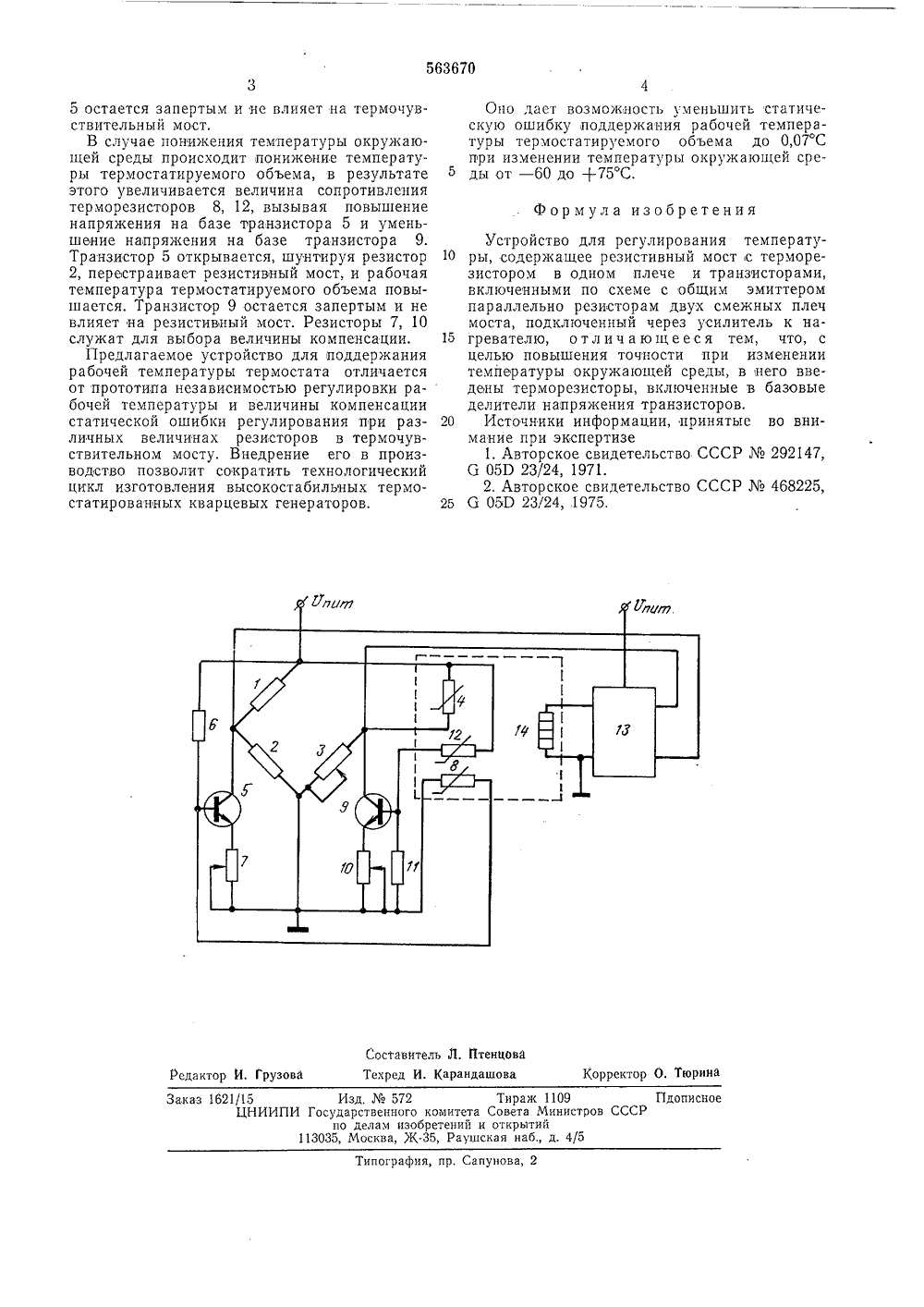

О П И С А Н И Е пщ 56367 ОИЗОБРЕТЕНИЯ Союз Советских Социалистических Реслублик(22) Заявлено 26.11,7 51) М. К 5 Р 232 аяв с присоединением23) Приоритетпубликовано 30.06,77 сударственный камит авета Министров СС па делам изобретений и открытий(088,8) 20.07.7 ата опубликования о тсапи 72) Авторы изобретени П. Я. Цыганков, В. И кляреик олмачев 71) Заявитель 4) УСТРОЙСТВО ДЛЯ РЕГУЛ ОВАНИЯ ТЕМПЕРАТ 10 15 20 ужающеи термостаичина со и напряивается, а стор 9 оти пере- , понижая ранзистор ние точности ужающей среиство ввев базовые Изобретение относится к радиотехнике и может быть использовано в высокостабильных термостатированных кварцевых генераторах, а также в других приборах, в которых необходимо обеспечить постоянство температуры термостатируемого объема с высокой точностью при изменении температуры окружающей среды.Известны устройства для регулирования температуры термостата, в которых может осуществляться перестройка величины и знака статической ошибки регулирования, что позволяет повысить точность поддержания температуры термостатируемого объема при изменении температуры окружающей среды в широком диапазоне 1,Наиболее близким по технической сущности к изобретению является устройство для регулирования температуры, содержащее резистивный мост с терморезистором в одном плече и транзисторами, включенными по схеме с общим эмиттером параллельно резисторам двух смежных плеч моста; резистивный мост подключен через усилитель к нагревателю 2.Цель изобретения - повышепри изменении температуры окрды.Это достигается тем, что в устро"дены терморезисторы, включенныеделители напряжения транзисторов. На чертеже представлена схема устроиства.Устройство содержит резистпвный мост, состоящий из резисторов 1, 2 и 3 и терморезистора 4, транзистора 5 с резисторами б, 7 и терморезистором 8, транзистора 9 с резисторами 10, 11 и терморезистором 12, усилитель 13 и нагреватель 14. Терморезисторы находятся в термостате в различных температурных условиях: терморезистор 4 размещен на поверхности камеры термостата под обмоткой подогрева, а терморезисторы 8, 12 - на поверхности, не охваченной обмоткой подогрева.Рабочую температуру термостата устанавливает резистор 3. Режим работы транзисторов 5, 9 выбран в установившемся режиме при нормальной температуре окружающей среды так, что они заперты напряжением смещения на базе, соответственно снимаемым с делителей напряжения, состоящих из резистора 6, терморезистора 8 и резистора 11, терморезистора 12. При повышении температуры окр среды и возрастании температуры тируемого объема, уменьшается вел противления терморезисторов 8, 12 жение на базе транзистора 9 увелич транзистора 5 уменьшается. Транзи крывается, шунтирует резистор 3 страиваст термочувствптельный мост рабочую температуру термостата. Т563670 Ф ор мула изобретения Составитель Л, ПтенцоваТехред И. Карандашова Корректор О. Тюрина Редактор И, Грузова Заказ 1621/15 Изд, Ма 572 Тираж 1109 Пдописное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 5 остается запертым и не влияет на термочувствительный мост.В случае понижения температуры окружающей среды происходит, понижение температуры термостатируемого объема, в результате этого увеличивается величина сопротивления терморезисторов 8, 12, вызывая повышение напряжения на базе транзистора 5 и уменьшение напряжения на базе транзистора 9, Транзистор 5 открывается, шунтируя резистор 2, перестраивает резистивный мост, и рабочая температура термостатируемого объема повышается. Транзистор 9 остается запертым и не влияет на резистивный мост. Резисторы 7, 10 служат для выбора величины компенсации.Предлагаемое устройство для поддержания рабочей температуры термостата отличается от прототипа независимостью регулировки рабочей температуры и величины компенсации статической ошибки регулирования при различных величинах резисторов в термочувствительном мосту. Внедрение его в производство позволит сократить технологический цикл изготовления высокостабильных термостатированных кварцевых генераторов. Опо дает возможность уменьшить статическую ошибку поддержания рабочей температуры термостатируемого объема до 0,07 С при изменении температуры окружающей среды от - 60 до +75 С. Устройство для регулирования температу 10 ры, содержащее резистивный мост с терморезистором в одном плече и транзисторами,включенными по схеме с общим эмиттеромпараллельно резисторам двух смежных плечмоста, подключенный через усилитель к на 15 гревателю, отличающееся тем, что, сцелью повышения точности при изменениитемпературы окружающей среды, в нето введены терморезисторы, включенные в базовыеделители напряжения транзисторов.20 Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Мо 292147,6 05 Р 23/24, 1971.2. Авторское свидетельство СССР Мв 468225,25 6 05 Р 23/24, 1975,
