Способ изготовления электрических соединителей инженера шульца в. и.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 562027
Автор: Шульц
Текст

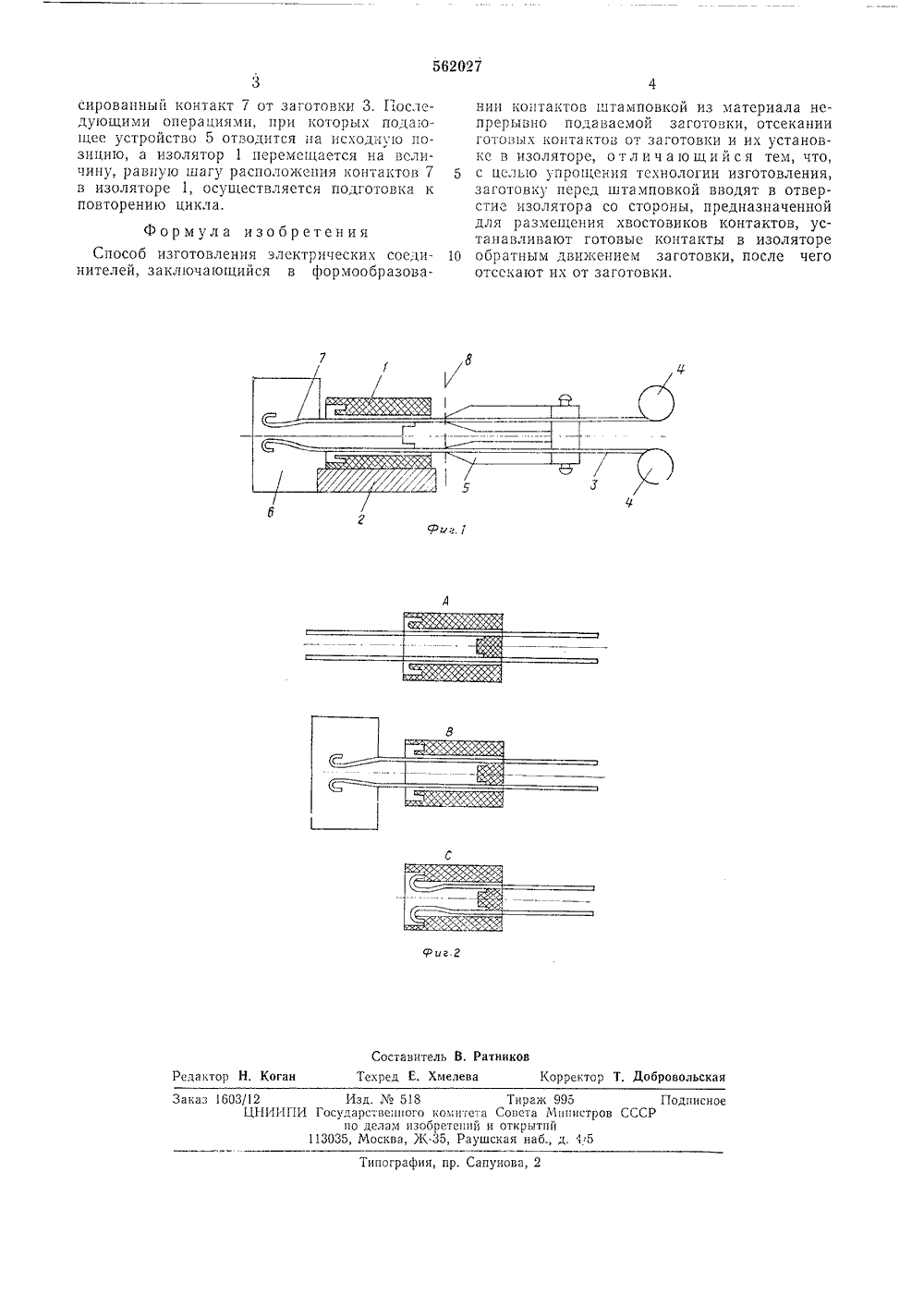

(и) 562027 Союз Советских Социалистических Республик) М. Кл.Р 430 с присоединением заяв 3) Приоритетубликовано Государственный колетСовета ееиннстрое С 7. Бюллетень2 53) УДК 621,315,68. Шульц ИЯ ЭЛЕКТРИЧЕСКИ НЕРА В, И. ШУЛЬЦА золятор ершени 15 ата опубликования описа 4) СПОСОБ ИЗГОТОВ СОЕДИНИТЕЛЕЙ ИН Изобретение относится к производству многоконтактных электрических соединителей, находящих широкое применение в электронной и радиотехнической промышленности.Известный способ изготовления электрических соединителей заключается в последовательном формообразовании контактов, например штамповкой, из непрерывно подаваемой заготовки, отсекании готовых контактов от заготовки и установке их в изолятор. Т. е. известный способ заключается в поэлементном изготовлении деталей соединителей и последующей их сборке в готовые изделия. Такой способ имеет достаточно сложную технологию изготовления и низкую производительность, так как не исключает ручные сборочные операции.В предлагаемом способе с целью упрощения технологии изготовления и повышения производительности заготовку необходимого профиля и покрытия перед штамповкой вводят в отверстие изолятора со стороны, предназначенной для размещения хвостовиков контактов, производят формообразование контактов, например штамповкой материала заготовки, затем обратным движением заготовки устанавливают готовый контакт в изолятор, после чего контакт отсекают от заготовки. Непрерывность процесса может быть осуществлена перемещением изолятора посредством шагового механизма, последовательно подводящего посадочные отверстия и а к продевающему механизму до завя полной сборки.На фиг. 1 показана схема устройства для комплексного изготовления и сборки электрических соединителей. На фиг. 2 изображена последовательность изготовления и сборки электрических соединителей: А - заготовка продета в посадочное место изолятора со стороны размещения хвостовиков; В - операция формообразования контакта, например штамповка; С - контакт установлен в посадочном месте и отсечен от заготовки.Изолятор 1 соединителя укрепляется в держателе 2 шагового механизма. Материал заготовка 3 необходимого профиля и с необходимым гальваническим покрытием сматывается с барабана 4 и подающим устройством 5 продевается в отверстие изолятора 1, которое является посадочным местом контакта, Свободный конец заготовки 3, выступающий из изолятора 1, вводится в устройство 6, например штамп, где ему придается конфигурация окончательного обработанного контакта 7. Обратным движением подающего устройства 5 сформированный контакт 7 окончательно устанавливается в посадочном отверстии изолятора 1 и одновременно фиксируется в нем одним из известных способов. Предусмотренные в подающем устройстве 5 ножницы 8 отсекают востановленный и зафик562027 Составитель В, РатниковН. Коган Техред Е Хмелева Корректор Т, Добровольска Реда Тираж 995комитета Совета Мпписретспий и открытий35, Раушскаи наб., д. Ф Изд.518 осударствепного по делам изо 13035, Москва, Каказ 1603/12ЦНИИПИ Г исное в СС пография, пр. Сапунова,сированный контакт 7 от заготовки 3, ыследующими операциями, при которых пода ощее устройство 5 отводится на исходную позицию, а изолятор 1 перемещается на величину, равную шагу расположения контактов 7 в изоляторе 1, осуществляется подготовка к повторению цикла. Формула изобретенияСпособ изготовления электрических соединителей, заключающийся в формообразованип контактов н 1 тамповкой из материала непрерывно подаваемой заготовки, отсекании Готовых контактов От заготовки и их установке в изоляторе, о тл и ч а ю щи й с я тем, что, 5 с целью упрощения технологии изготовления,заготовку перед штамповкой вводят в отверстие изолятора со стороны, предназначенной для размещения хвостовиков контактов, устанавливают готовые контакты в изоляторе 10 обратным движением заготовки, после чегоотсекают их от заготовки,
СмотретьЗаявка
1869517, 12.01.1973
КАЗАНСКОЕ КОНСТРУКТОРСКОЕ БЮРО ШТЕПСЕЛЬНЫХ РАЗЪЕМОВ
ШУЛЬЦ ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: H01R 43/00
Метки: инженера, соединителей, шульца, электрических
Опубликовано: 15.06.1977
Код ссылки
<a href="https://patents.su/2-562027-sposob-izgotovleniya-ehlektricheskikh-soedinitelejj-inzhenera-shulca-v-i.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления электрических соединителей инженера шульца в. и.</a>
