Способ управления индуктивно-емкостным преобразователем, питающим реактивную нагрузку

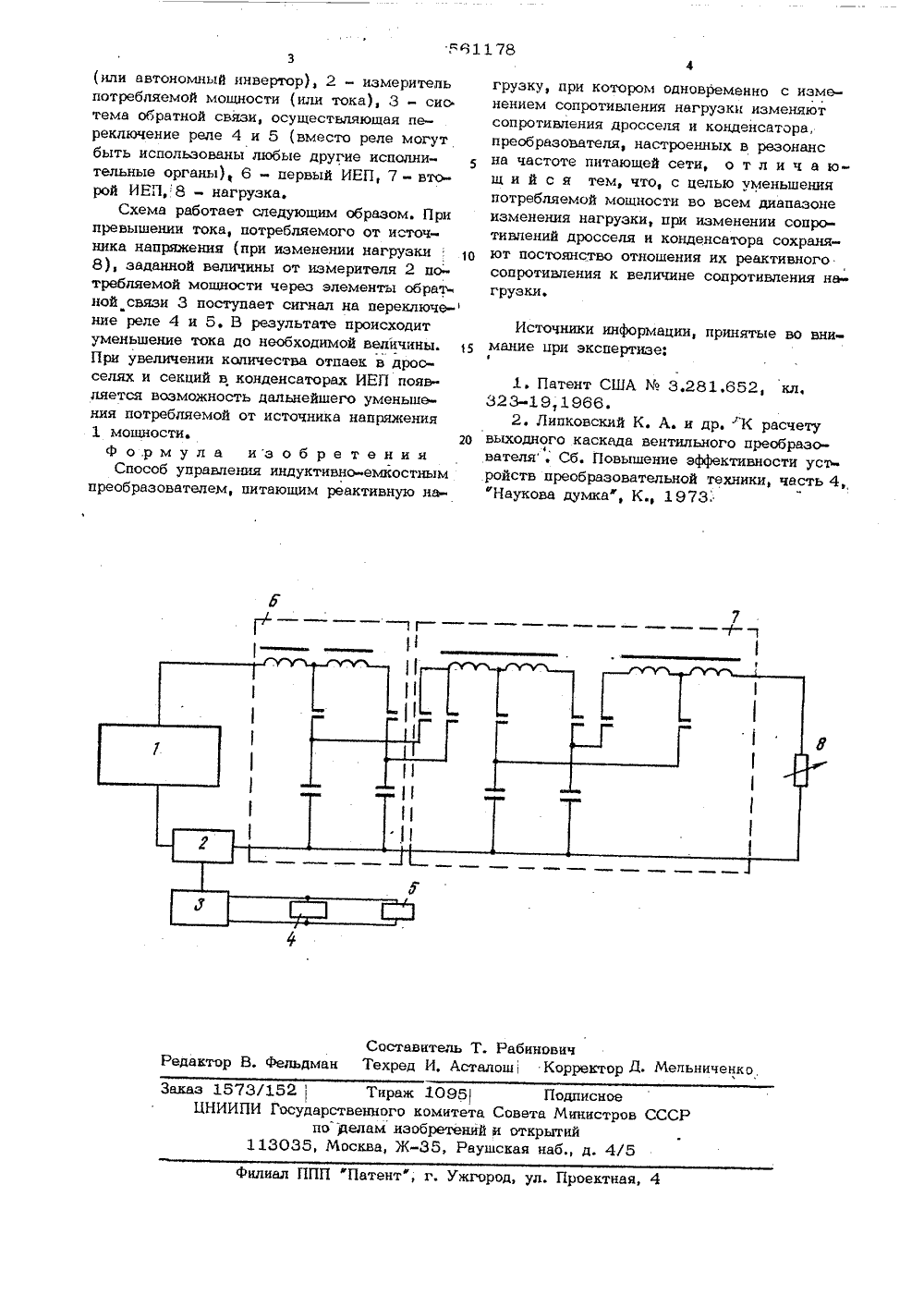

О П И С А Н И Е (1)561178И ЗОБРЕТЕ Н ИЯ Союз Советакии Социалистических Республик(5) М, Клб 05 Р 3/О Н 02 М 510 2292/О 7 соединением заявки М осудврственныи комитетСовета Министров СССРпо делам изооретенийи открытий(4 б) Дата опубликования оп олков, С. И, Закревский, И. И. Смолянский и В. Б. Вильнер И зобретени 71) Заявител) СПОСОБ УПРАВЛЕНИЯ ИНДУКТИВНО-ЕМКОСТНЫМПРЕОБРАЗОВАТЕЛЕМ, ПИТАЮШИМ РЕАКТИВНУЮ НАГРУЗК точпик напряжени Изобретение относится к области электротехники,Известен способ регулирования мошнооти индуктивно-емкостного преобразователя,при котором управление осушествляется спомощью электронной схемы 11. Однакоустройства, реализующие этот способ, сложны и обладают низкой надежностью.Наиболее близким по технической сущности и достигаемому результату к изобре- щтению является способ управления индуктивно-емкостным преобразоватепем, питаюшим реактивную нагрузку, при котором одновременно с изменением сопротивления нагрузки изменяют сопротивления дросселя и дконденсатора преобразователя, настроенныхв резонанс нд частоте питающей сети, сохраняя условие настройки их в резонанс1.2. При этом дроссель и конденсатор настраиваются таким образом, что изменениемощности, потребляемой от источника напряжения при изменении нагрузки происходит по параболическому закону. При этоммаксимум потребления мошностп от источника напряжения наблюдается в двух край 25 них точках, минимум потребления - в одной точке, в середине диапазона изменения нагрузки. Недостатком этого способа является то, что минимальное потребление имеется только в одной точке диапазона изменения нагрузки.По предлагаемому способу с целью уменьшения потребляемой мощности во всем диапазоне изменения нагрузки при изменении сопротивлений дросселя и конденсатора сохраняют постоянство отношения их реактивного сопротивления к величине сопротивления нагрузки.При этом уменьшение потребляемой от источника напряжения мощности происходит за счет компенсации реактивных токов при изменении реактивных сопротивлений дросселей и конденсаторов ИЕП.На чертеже показан пример схемной реализации указанного способа управления индуктивно-емкостными преобразователями в системе, содержащей источник напряжения и каскадносоедиыенные индуктивносоеди ненные индуктивно-емкостные преобразователи (ИЕП), где 1 - ис я."61178 Составитель Т. РабиновичРедактор В, фельдман Техред И. Асталош Корректор Р Мельниченко Заказ 1573/152Тираж 1095 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по фелам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5(или автономный инвертор), 2 - измеритель потребляемой мощности (или тока), 3 - сис. тема обратной связи, осуществляющая переключение реле 4 и 5 (вместо реле могут быть использованы любые другие исполнительные органы) 6 - первый ИЕП, 7- второй ИЕП,8 - нагрузка.Схема работает следующим образом. При превышении тока, потребляемого от источника напряжения (при изменении нагрузки 8), заданной величины от измерителя 2 по- требляемой мощности через элементы обрат ной связи 3 поступает сигнал на переключе- ние реле 4 и 5. В результате происходит уменьшение тока до необходимой величины. При увеличении количества отпаек в дросселях и секций в конденсаторах ИЕП появляется возможность дальнейшего уменьшения потребляемой от источника напряжения 1 мощности. 20формула изобретенияСпособ управления индуктивно-емкостным преобразователем, питающим реактивную нагрузку, при котором одновременно с измнением сопротивления нагрузки изменяютсопротивления дросселя и конденсатора,преобразователя, настроенных в резонансна частоте питающей сети, о т л и ч а ющ и й с я тем, что, с целью уменьшенияпотребляемой мощности во всем диапазонеизменения нагрузки, при изменении сопротивлений дросселя и конденсатора сохраняют постоянство отношения их реактивногосопротивления к величине сопротивления нагрузки. Источники информации, принятые во внимание при экспертизе:1 1. Патент США % 3.281.652, кл.323-19, 1966.2. Липковский К. А. и др. К расчету выходного каскада вентильного преобразс вателя, Сб. Повышение эффективности устройств преобразовательной техники, часть 4, "Наукова думка", К., 1973.
