Система автоматического регулирования процесса хлорирования

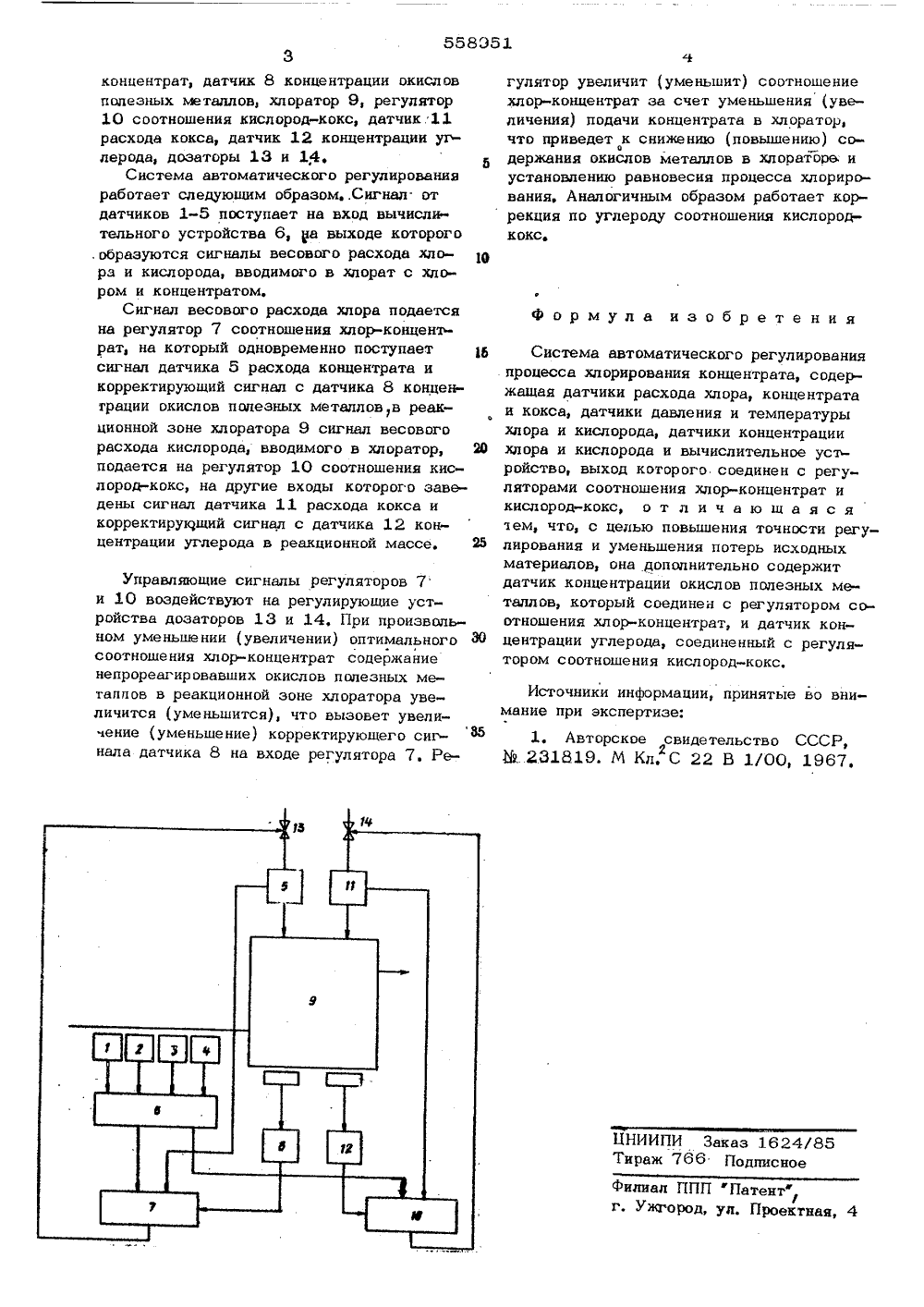

ОП ИСАКИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскииСоциалистическииРеспублик) М, КлС 22 В 49607 0 Государственный комитет Совета Министрав СССР аа делам изобретений и открытий(71) Заявите 54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИ ПРОЦЕССА ХЛОРИРОВАНИЯ КОНЦЕНТРАТА хлора отсутствотношения мепри этом хлор нос а металла на хлоратора, Вс потерям полезЦель изобр регулирования ных материало стигается тем, что систем атчик концентра еталлов, которыйсоотношения хл дополльно содержит в полезных м н с регулятором т,и датчик ко ненный с регу ород-кокс.кисло 15 ди центрасоеди нцентрации углерода,лятором соотношения исл Н редлчерт схематически изобагаемая система автоматиче е го регулироьания Она име оцесса хлорирования.датчики 1, 2 ю З 4 5 рас ературы, концентрации хло трата, вычислительное уст улятор 7 соотношения хло ходара,давгения, трасхода конц ройство 6, ре Изобретение касается управления процессом хлорирования сырья и может использоваться в титановой и редкометаллической промышленности.Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является система авто матического регулирования процесса хлорирования концентрата ( 11.Известная система имеет датчики расхода, температуры, давления и состава, которые подключены к вычислительному устройству, сигнал с которого подается на регуляторы соотношения .кислород-кокс и хлор-концентрат, причем соотношение хлор концентрат корректируют по проекту хлора.Недостатком этой системы автоматического регулирования является то, что соотношение кислород-углерод и хлор-концентрат изменяется вследствие изменения содержания окислов полезных и побочных металлов в концентрате, углерода в коксе и накапливания ошибки измерительных и регулирующих приборов. Причем коррекция соотношения хлор-концентрат по проскоку ует при значениях этого соньше оптимального, так как реагирует с,концентратом збыток окисла полезногопливается в реакционной зоне это приводит к повышенным юго металла и кокса. етения - повышение точности и уменьшение потерь исходНИИПИ Заказ 1624/8ираж 766 Подписное лиал ППП фП Ужгород, ул. ент" Р роектнаяконцентрат, датчик 8 концентрации окислов полезных металлов, хлоратор 9, регулятор 10 соотношения кислород-кокс, датчик 11 расхода кокса, датчик 12 концентрации углерода, дозаторы 13 и 14.5Система автоматического регулирования работает следующим образом,.Сигнал. от датчиков 1-5 поступает на вход вычисли тельного устройства 6, на выходе которого , образуются сигналы весового расхода хлора и кислорода, вводимого в хлорат с хлором и концентратом,Сигнал весового расхода хлора подается на регулятор 7 соотношения хлор-концем рат, на который одновременно поступает 5 сигнал датчика 5 расхода концентрата и корректирующий сигнал с датчика 8 кокцентрации окислов полезных металлов,в реакционной зоне хлоратора 9 сигнал весового расхода кислорода, вводимого в хлоратор, 20 подается на регулятор 10 соотношения кислород-кокс, на другие входы которого заведены сигнал датчика 11 расхода кокса и корректирующий сигнал с датчика 12 концентрации углерода в реакционной массе, 25 Управляющие сигналы регуляторов 7 и 10 воздействуют на регулирующие устройства дозаторов 13 и 14. При произвольном уменьшении (увеличении) оптимального ЗО соотношения хлор-концентрат содержание непрореагировавших окислов полезных металлов в реакционной зоне хлоратора увеличится (уменьшится), что вызовет увеличение (уменьшение) корректирующего сиг- ф нала датчика 8 на входе регулятора 7, Регулятор увеличит (уменьшит) соотношениехлор-концентрат за счет уменьшения (увеличения) подачи концентрата в хлоратор,что приведет к снижению (повышению) соодержания окислов металлов в хлораторь иустановлению равновесия процесса хлорирования. Аналогичным образом работает коррекция по углероду соотношения кислородкокс,Формула изобретения Система автоматического регулирования процесса хлорирования концентрата, содержащая датчики расхода хлора, концентрата и кокса, датчики давления и температуры хлора и кислорода, датчики концентрации хлора и кислорода и вычислительное усч- ройство, выход которого соединен с регуляторами соотношения хлор-концентрат и кислород-кокс, о т л и ч а ю щ а я с я чем, что, с целью повышения точности регулирования и уменьшения потерь исходных материалов, она дополнительно содержит датчик концентрации окислов полезных ме таллов, который соединен с регулятором соотношения хлор-концентрат, и датчик концентрации углерода, соединенный с регулятором соотношения кислород-кокс,Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР,Ъ 231819. М Кл. С 22 В 1/00, 1967,
