Формирователь импульсов

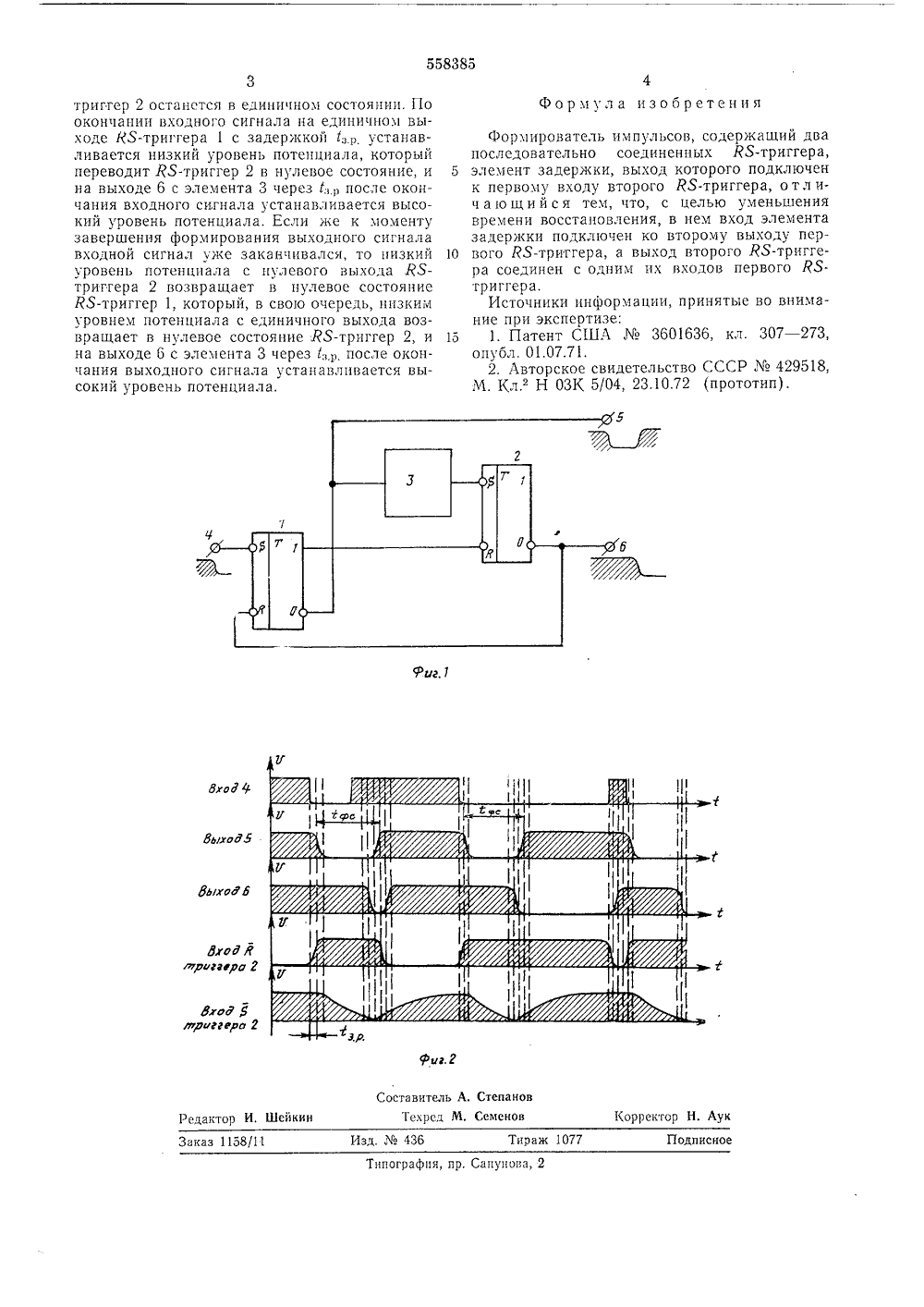

О П И С А Н И Е ап 558385ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республикисоединением заявкий комит Приор ит осударствен овета Мини стоов СССизобретений рытий Бюллетень18 публиковано 15.05.7 ДК 621,374.38(088.8) делам Дата опубликования описания 14.06.7 72) Авторы изобретения Барышев,. Елизаров, Н, Н,и С, С. Цецорин 1) Заявитель(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО Изобретение относится к импульснои технике и может быть использовано для формирования и задержки импульсов при малой скважности потенциальных управляющих сигналов, например, в ядерном приборостроении.Известные формирователи импульсов, содержащие Я 5-триггер, элемент задержки, инвертор (1), имеет недостаток, заключающийся в том, что процесс восстановления элемента задержки начинается только после окончания управляющего сигнала.Наиболее близким техническим решением к данному изобретению является формирователь импульсов, содержащий два последовательно соединенных Р 5-триггера, элемент задержки, выход которого подключен к первому входу второго Я 5-триггера (2).Однако этот формирователь имеет большое время восстановления.Для уменьшения времени восстановления в предлагаемом формирователе импульсов вход элемента задержки подключен ко второму выходу первого Ю-триггера, а выход второго Р 5-триггера соединен с одним из входов первого Ю-триггера.На фиг. 1 приведена структурная схема описываемого формирователя; на фиг, 2 - временные диаграммы.Формирователь импульсов содержит Ю- триггеры 1 и 2, элемент 3 задержки, вход 4,выходы 5 и 6, причем вход 4 подключен к 5 входу Р 5-триггера 1, Я-вход которого подключен к выходу 6 и нулевому выходу Ютриггера 2, Л-вход которого соединен с еди 5 ничным выходом Я 5-триггера 1, нулевой выход которого соединен с выходом 5 и черезэлемент 3 с 5-входом Я 5-триггера 2,Устройство работает следующим образом,В исходном состоянии Р 5-триггеры 1 и 20 находятся в нулевом состоянии.При поступлении на вход низкого уровняпотенциала триггер 1 переходит в единичноесостояние и на его нулевом выходе с элемента3 через 1,р (где 1,Р - задержка распростра 5 нения применяемых логических схем) устанавливается низкий уровень потенциала, Затемнизкий уровень потенциала поступает на 5 вход Я 5-триггера 2 и переводит его в единичное состояние, при этом на его нулевом выходе0 устанавливается низкий уровень потенциала,который поступает на Я-вход Я 5-триггера 1 ис задержкой 1, р, устанавливает высокий уровень потенциала на его выходе. На этом заканчивается стадия формирования на выходе5 5 выходного импульса длительностью 1 ф, ивне зависимости от продолжения управляющего потенциала па входе, начинается процессвосстановления элемента 3. Если входной сигнал к моменту окончания формирования вы 0 ходного импульса еще не закончился, то 1 х 5558385 дьюи ЬоРРтриггера оРЯгера 2 г,2 Составител епано екрсд М. Семенов 1(орректор Н. Аук едактор И, Шейки ираж 107 й 436 аказ 1158 одписно Типография, пр. Сапунова триггер 2 останется в единичном состоянии. По окончании входного сигнала на единичном выходе К 5-триггера 1 с задерккой 1 вр устанавливается низкий уровень потенциала, который переводит Я 5-триггер 2 в нулевое состояние, и на выходе 6 с элемента 3 через рви после окончания входного сигнала устанавливается высокий уровень потенциала. Если же к моменту завершения формирования выходного сигнала входной сигнал уже заканчивался, то низкий уровень потенциала с нулевого выхода Я 5- триггера 2 возвращает в нулевое состояние Р 5-триггер 1, который, в свою очередь, низкиы уровнем потенциала с единичного выхода возвращает в нулевое состояние Р 5-триггер 2, и на выходе 6 с элемента 3 через 1 ар после окончания выходного сигнала устанавливается высокий уровень потенциала,Формул а изобретения Формирователь импульсов, содержащий двапоследовательно соединенных Р 5-триггера, 5 элемент задержки, выход которого подключенк первому входу второго Р 5-триггера, отличающийся тем, что, с целью уменьшениявремени восстановления, в нем вход элементазадержки подключен ко второму выходу пер вого Й 5-триггера, а выход второго Р 5-триггера соединен с одним их входов первого Р 5- триггера.Источники информации, принятые во внимание при экспертизе:15 1. Патент США3601636, кл. 307 в 2,опуол. 01.07.71.2. Авторское свидетельство СССР429518,М, Кл. Н ОЗК 5/04, 23.10.72 (прототип).
