Листовой ревербератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 555536
Автор: Иванов
Текст

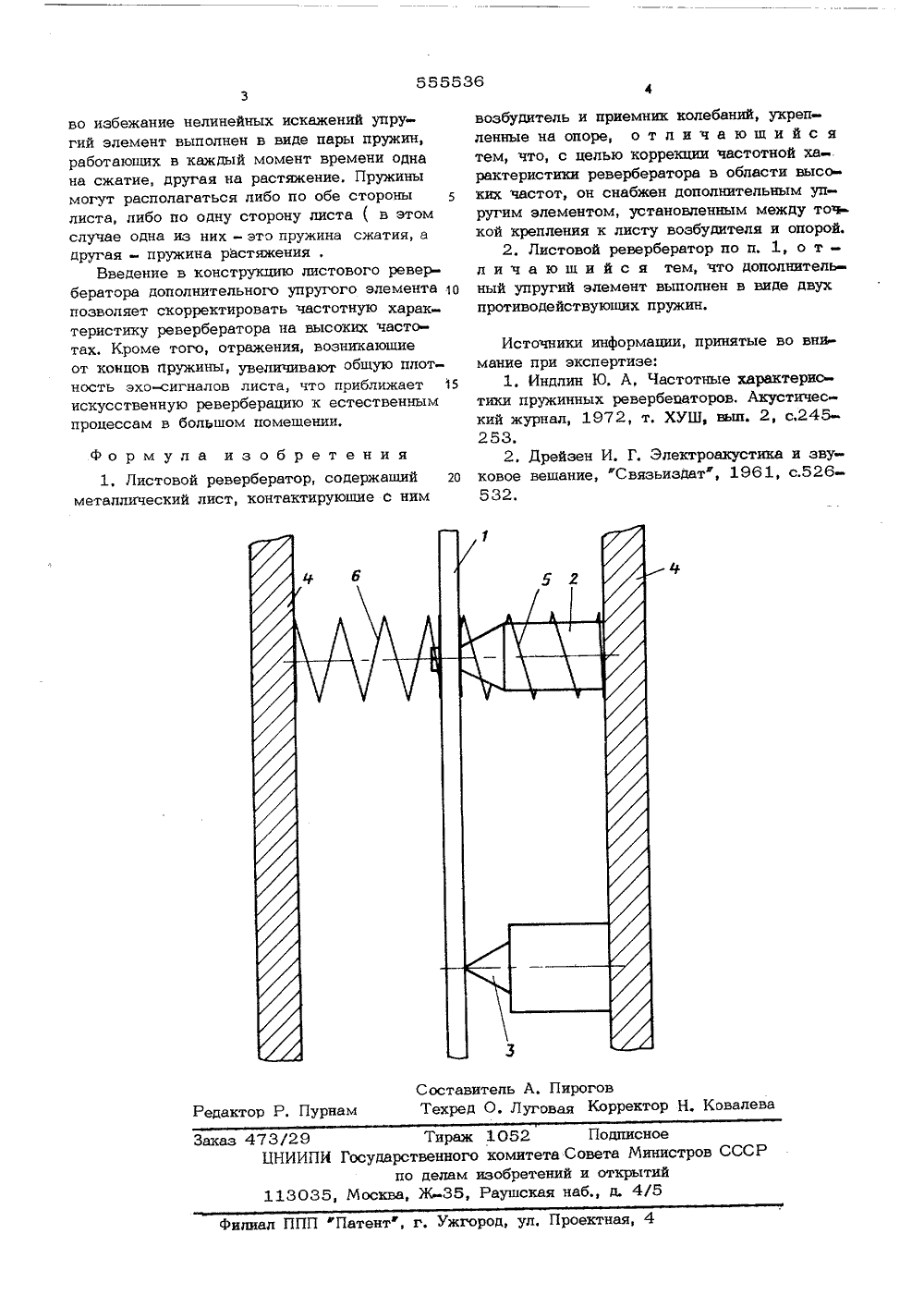

ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДИТИЛЬСТВУ Союз Советских Соцналнстицеских Реслублнн(23) Приоритет(51) М. Кл. Н 03 Н 9/3 Гасударственный квинтетСваата Ннннстреа СССРнв делан неаврвтеннйн втнрытнй Опубликован 4.77.Бюллетень 15а опубликования описания 27.05 77 72) Автор изобретения М, Иванов ЛИСТОВОЙ РЕВЕРБЕРТ вука, и ьности лителе краске нестаби тров ус ния. ется ко евербер тора в что лисельным тся т дополниленным вербератор снабже лементом, устано репления к листу также тем, что в виде двух прот вой ре межд ля и упругимточкой опорой, выполне пружин. озбудиупругий воде йс лемент кнди Изобретение относится к технической акустике, в частности к электроакустике, и может быть использовано при конструированиилистовых ревербераторов.Известны электромеханические ревербера-торы, содержащие в качестве механическойколебательной системы пружину 1,При этом используются крутильные колебания пружины, на концах каждой из которыхимеются датчик и приемник колебаний. Од Оним из недостатков пружинных ревербераторов является ограниченный частотный диапазон в области высоких частот, и, крометого, низкая плотность эхо-сигналов.Наиболее близким по технической сущнос ти к изобретению является листовой ревербератор, содержаший металлический лист,контактирующие с ним возбудитель и приемник колебаний, укрепленные на опоре 2.Однако этот листовой ревербератор имеет 20спад частотной характеристики в областивысоких частот, вызываемый инерционнымхарактером сопротивления листа, который,.приходится компенсировать введением значи,тельной коррекции в усилительный блок, что 25 приводит к нежелательной кроме того, к, усложнению, работы и ухудшению парам возбуждения и воспроизведЦелью изобретения явля частотной характеристики области высоких частот.Указанная цель достига На чертеже изображено предлагаемоеустройство,К металлическому листу 1 примыкаютвозбудитель колебаний 2 и приемник колебаний 3, укрепленные на опоре 4. Пружины5 и 6 закреплены одной парой концов в месте контакта листа и возбудителя колебаний,а другая пара концов закреплена на опоре4. Наиболее эффективным является крепление упругого элемента в месте контакталиста и возбудителя колебаний. При этом,Составитель А, Пироговедактор Р. Пурнам Техред О. Луговая Корректор Н, Ковале Тираж 1 052 По И Государственного комитета Советпо делам изобретений и от 5, Москва, Ж, Раушская наб.,3/29ЦНИИП ноеинистров СССР тий ул Проектная 4 Филиал П тент во избежание нелинейных искажений упругий элемент выполнен в виде пары пружин,работающих в каждый момент времени однана сжатие, другая на растяжение. Пружинымогут располагаться либо по обе сторонылиста, либо по одну сторону листа ( в этомслучае одна из них - это пружина сжатия, адругая - пружина растяжения,Введение в конструкцию листового ревербератора дополнительного упругого элемента 10позволяет скорректировать частотную характеристику ревербератора на высоких частотах. Кроме того, отражения, возникаюшиеот концов пружины, увеличивают обшую плотность эхо-сигналов листа, что приближает 15искусственную реверберацию к естественнымпроцессам в большом помещении. Формула изобретения 1, Листовой ревербератор, содержащий 20 металлический лист, контактируюшие с ним возбудитель и приемник колебаний, укрепленныенаопоре, отличаюшийс я тем, что, с целью коррекции частотной характеристики ревербератора в области выссь. ких частот, он снабжен дополнительным упругим элементом, установленным между точкой крепления к листу возбудителя и опорой.2, Листовой ревербератор по п. 1, о тл и ч а ю ш и й с я тем, что дополнительный упругий элемент выполнен в виде двух противодействующих пружин,Источники информации, принятые во вни мание при экспертизе:1, Индлин Ю. А. Частотные характеристики пружинных ревербецаторов, Акустический журнал, 1972, т, ХУШ, вып. 2, с,245 2 53.2, Дрейзен И. Г. Электроакустика и звуковое вещание, Связьиздат, 1961, с.526- 532.
СмотретьЗаявка
2315848, 06.01.1976
ПРЕДПРИЯТИЕ ПЯ Р-6947
ИВАНОВ СЕРГЕЙ МАТВЕЕВИЧ
МПК / Метки
МПК: H03H 9/30
Метки: листовой, ревербератор
Опубликовано: 25.04.1977
Код ссылки
<a href="https://patents.su/2-555536-listovojj-reverberator.html" target="_blank" rel="follow" title="База патентов СССР">Листовой ревербератор</a>
Листовой ревербератор
Номер патента: 794720
Опубликовано: 07.01.1981
Автор: Булатов
МПК: H03H 9/30
Метки: листовой, ревербератор
...ревербератор введены винт и крепящие упругий элемент на также обойма, в которой уста гий элемент, причем обойма подвижно относительно опоры. На чертеже представлен описываемый ревербератор.Листовой ревербератор содержит метал. лический лист 1, контактирующие с ним приемник колебаний 2 и стержень 3 с упру. гим элементом 4. Винт 5 и шайбы б крепят упругий элемент на стержне. Упругий элемент установлен в обойме 7, которая за креплена подвижно относительно опо. ры 8Размещение и закрепление упругого эле. мента в листовом ревербераторе подобным образом позволило увеличить помехозащищенность ревербератора. При этом его чувствительность к паразитным низкочастотнь.м вибрационным колебаниям уменьшилась не менее чем на 15 дБ. Кроме того, удалось...
Листовой ревербератор
Номер патента: 942245
Опубликовано: 07.07.1982
Автор: Иванов
МПК: H03H 9/30
Метки: листовой, ревербератор
...в листовом реверЪбраторе, содер жвщем прямоугольный лист и контактирующие с ним возбудитель и приемник колебаний, в листе выполнены прорези, расположенные по кривой, обладающей942245 Составитель Н; ГрибовРедактор Н, Ковалева Техред М,Тепер . Корректор М, Коста Заказ 4863/51 Тираж 959 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3фокусирующими свойствами, в фокусахкоторой установлены возбудитель и приемник колебаний,На чертеже изображено предлагаемоеус тройство.Листовой ревербератор содержит прямоугольный лист 1, контактирующие сним возбудитель 2 и приемник 3 коле,баний, в листе выполнены прорези...
