Листовой ревербератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 942245
Автор: Иванов
Текст

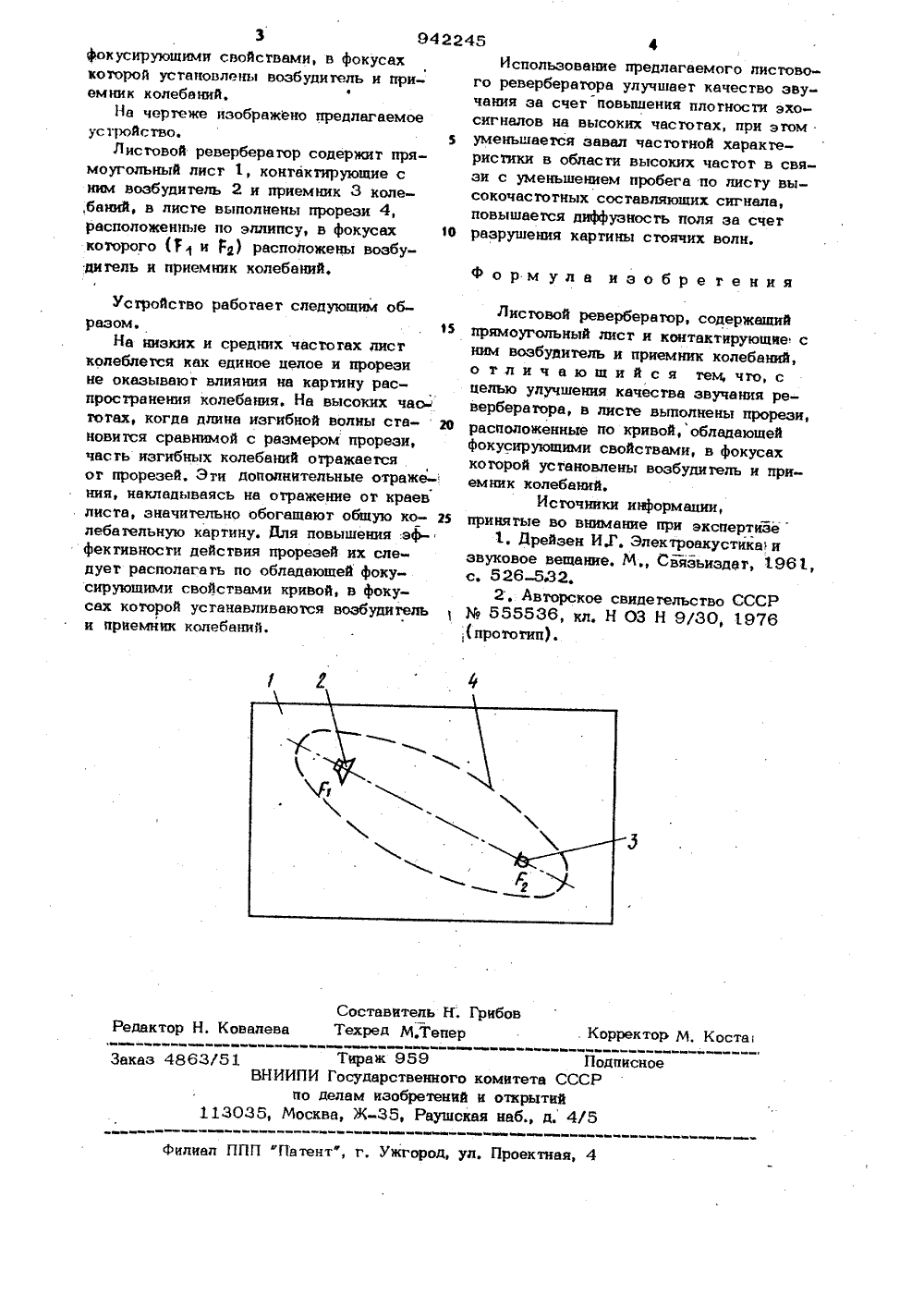

(51) М. Кл. Н ОЗ Н 9/30 с присоединением заявки йа 3 ЪауаарствонаЯ квнитат СССР в ааааи аза 4 ретеккЯ и атхрцткЯ(54) ЛИСТОВОЙ РЕВЕРБЕРАТОР 1Изобретение относится к приборостроению, в частности к электроакустике, и может быть использовано при конструйро вании листовых ревербераторов.Известные листовые ревербераторы5 содержат прямоугольный металлический лист, укрепленный в опорной раме, и контактирующие с ним возбудитель и приемник колебаний 11.Распространение и отражение от кра в ев листа изгибных колебаний моделирует процесс затухания звуковой энергии в реальных помещениях.Недостатками данного листового ревербервтора являются спад частотной ха рактеристики в области высоких частот, вызываемый инерционным характером сопротивления листа, а также недостаточная, по сравнению с имеющей место в помещениях, плотность эхо-сигналов, осо- т 0 бенно в области высоких частот.Наиболее близким к предлагаемому является ревербератор, содержащий нрямо. угольный металлический лист и контактирующие с ним возбудитель и приемник колебаний 2)Для коррекции частотной характеристики ревербератора в области высоких частот он снабжен упругим элементом в виде двух противодействующих пружин. Отражения, возникающие от концов пружин, частично увеличивают общую плотность эхо-сигналов. Однако, получаемая в известном устройстве, плотность эхосигналов недостаточно велика.Кроме того, реализовать такой упругий элемент довольно сложно, так квк во избежание появления нелинейных искажений, пружины строго идентичны.Цель изобретения - улучшение качества звучания листового ревербератора, а также уйрощение его устройства.Поставленная цель достигается тем,Вчто в листовом реверЪбраторе, содер жвщем прямоугольный лист и контактирующие с ним возбудитель и приемник колебаний, в листе выполнены прорези, расположенные по кривой, обладающей942245 Составитель Н; ГрибовРедактор Н, Ковалева Техред М,Тепер . Корректор М, Коста Заказ 4863/51 Тираж 959 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3фокусирующими свойствами, в фокусахкоторой установлены возбудитель и приемник колебаний,На чертеже изображено предлагаемоеус тройство.Листовой ревербератор содержит прямоугольный лист 1, контактирующие сним возбудитель 2 и приемник 3 коле,баний, в листе выполнены прорези 4,расположенные по эллипсу, в фокусахкоторого (7 и Г) расположены возбудитель и приемник колебаний. Устройство работает следующим образом, 15На низких и средних частотах лист колеблется как единое целое и прорези не оказывают влияния на картину распространения колебания. На высоких чао готах, когда длина изгибной волны ста- га новится сравнимой с размером прорези, часть изгибных колебаний отражается ог прорезей, Эти дополнительные отражения, иаклацываясь на отражение от краев листа, значительно обогащают общую ко з лебательную картину. Йля повышения:эффективности действия прорезей их следует располагать по обладающей фокусирующими свойствами кривой, в фокусах которой устанавливаются возбудитель и приемник колебаний. 4Использование предлагаемого листового ревербератора улучшает качество звучания за счет повышения плотности эхосигналов на высоких частотах, при этом . уменьшается завал частотной характеристики в области высоких частот в связи с уменьшением пробега по листу высокочастотных составляющих сигнала, повышается диффуэность поля за счет разрушения картины стоячих волн,формула изобретения Листовой ревербератор, содержащийпрямоугольный лист и контактирующие сним возбудитель и приемник колебаний,о г л и ч а ю щ и й с я тем, что, сцелью улучшения качества звучания ревербератора, в листе выполнены прорези,расположенные по кривой, обладающейфокусирующими свойствами, в фокусахкоторой установлены возбудитель и приемник колебаний.Источники информации,принятые во внимание при экспертизе1. Дрейзен ИГ, Электроакустика извуковое вещание. М Свяэьиздат, 1961,с 526 5322. Авторское свидетельство СССРМ 555536, кл, Н 03 Н 9/30, 1976
СмотретьЗаявка
3001877, 28.10.1980
ПРЕДПРИЯТИЕ ПЯ Р-6947
ИВАНОВ СЕРГЕЙ МАТВЕЕВИЧ
МПК / Метки
МПК: H03H 9/30
Метки: листовой, ревербератор
Опубликовано: 07.07.1982
Код ссылки
<a href="https://patents.su/2-942245-listovojj-reverberator.html" target="_blank" rel="follow" title="База патентов СССР">Листовой ревербератор</a>
Электромагнитный возбудитель колебаний
Номер патента: 1012997
Опубликовано: 23.04.1983
Авторы: Елезов, Пакенас, Рагульскис, Стульпинас
МПК: B06B 1/04
Метки: возбудитель, колебаний, электромагнитный
