Сегмент подпятника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

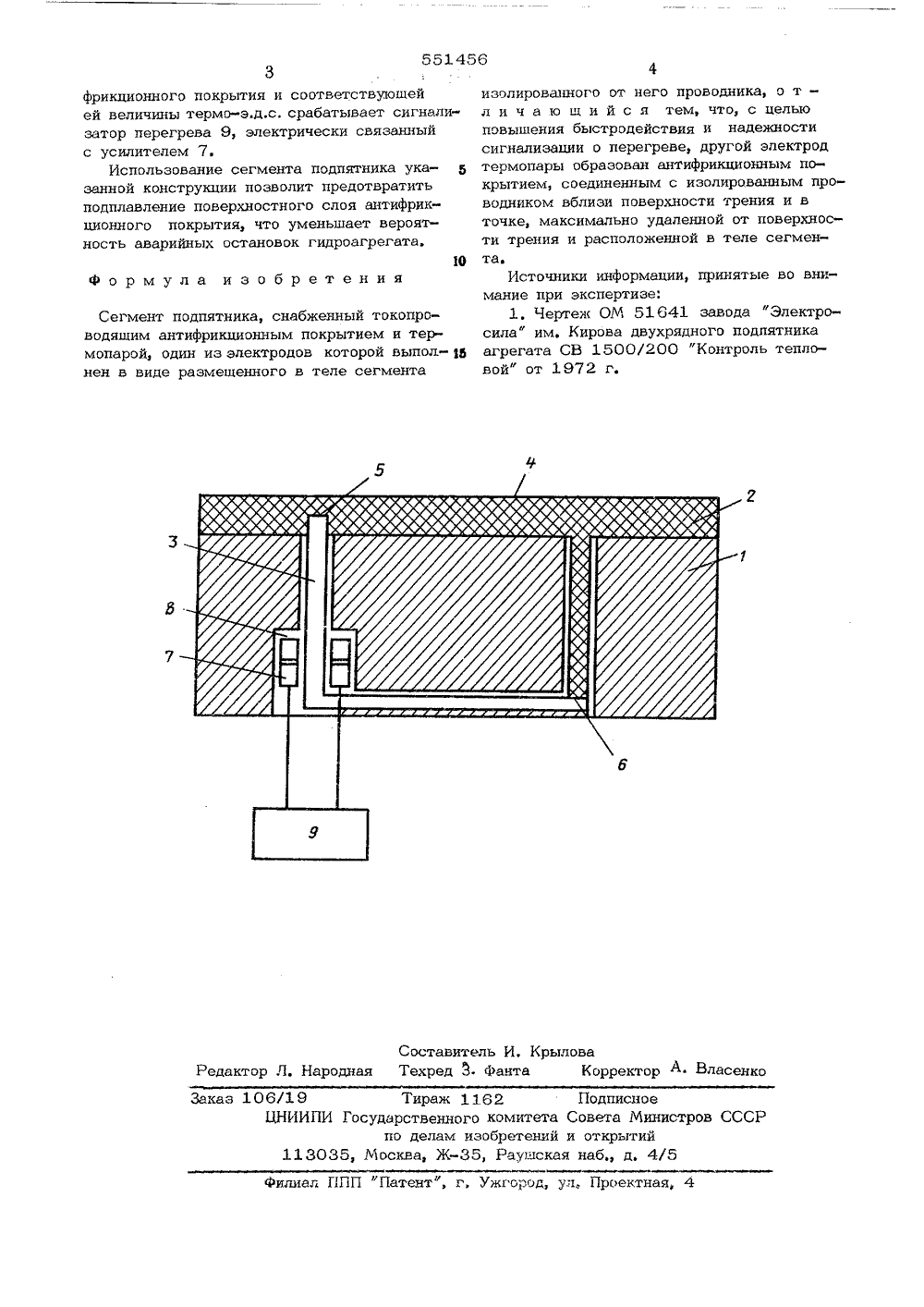

еателтОП ИОАНизоьетинияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскин Социалистических Республик(23) Приоритет -е к авт. свид 75(21) 2177270 1) М. Кл.е Р 16 С 17/2 аявки-Государственный комитет Совета Министров СССР оо делам изобретений и открытий(088.8) б) Дата оп ования описання 15,06,77 72) Авторы изобретени 71) Заявите олжская ГЭС им. ХХП съез 4) СЕГМЕНТ ПОДПЯТН И зобретени может быть ертеже изображен сегмент поднятии иностроению обеспечения относится к маиспользовано длягрева подпятник ка, разрез.Сегмент 1 снабжен токопроводяшим, антифрикционным покрытием 2 и термопарой,один из электродов которой выполнен в видеизолированного от тела сегмента проводника 3. Другим электродом является антифрикционное покрытие, соединенное с изолированным проводником 3 вблизи поверхности тре 10 ния 4 в точке 5, а также в точке 6, максимально удаленной от поВерхности тренияи расположенной в теле сегмента 1,Точка 5 соединения электродов 2 и 3образует "горячий" спай, а точка 6 - холодныйф спай термопары, Один из проводников, например 3, обхвачен тороидальнымисердечниками магнитного усилителя 7, установленными в гнезде 8 сегмента,При работе подпятника в режиме сухого20 трения происходит перегрев поверхностногослоя антифрикционного покрытия, а значит,и резкое повышение температуры "горячего"сная термопары (точка 5) и соответствующее увеличение тока в цепи термопары.достижении допустимой температуры анти в гидрогенезашиты от пере раторов.Известен се ратора, снабже фрикционным по новленной в от гидрогенешим антигмент подпятника нный токопроводя крытием и термо верстни в теле с рой, уста- мента, оба тполнены в виде изолигмента проводников 11ная тепловая инерция электрода которои вь рованных от тела сеОднако значитель термодатчиков извес дит к значительным ционного покрытия,Целью изобретени быстродействия и на о перегреве.Это достигается ного сегмента приво- повреждениям антифри 15 я является повышение дежность сигнализации з электрикцион тем, что один разован ан иненным с угим элект родов термопары об ным покрытием, соед ным проводником (др мопары) вблизи пове же в точке, максим золированродом те ения, и т рхности трально удален расположенн ой отп й в тел При верхности трения исегмента. Г, Б, Черников, В. С, Алимниев, В, В, Охрименко, В, В, Матвеев и А. В. НекруткинСоставитель И, КрыловаРедактор Л, Народная Техред 5. Фачта Корректор /. Власен каз 106/19ЦНИИПИ Гос Тираж 1162 Пдарственного комитета Сопо делам изобретений иосква, Ж, Раушская н одписноевета Министровоткрытийаб., д, 4/5 035 Филиал ППП "Патент", и, Ужгород, ул,. Проектная, 4 фрикционного покрытия и соответствующей ей величины термо-э.д.с. срабатывает сигнализатор перегрева 9, электрически связанный с усилителем 7.Использование сегмента подпятника указанной конструкции позволит предотвратить подплавление поверхностного слоя антифрикционного покрытия, что уменьшает вероятность аварийных остановок гидроагрегата,10Форму ла изобретения Сегмент подпятника, снабженный токопроводяшим антифрикционным покрытием и термопарой, один из электродов которой выпол. - р нен в виде размещенного в теле сегмента изолированного от него проводника, о т - л и ч а ю ш и й с я тем, что, с целью повышения быстродействия и надежности сигнализации о перегреве, другой электрод термопары образован антифрикционным покрытием, соединенным с изолированным проводником вблизи поверхности трения и в точке, максимально удаленной от поверхности трения и расположенной в теле сегмента.Источники информации, принятые во вни. - мание при экспертизе:1. Чертеж ОМ 51641 завода фЭлектросила" им. Кирова двухрядного подпятника агрегата СВ 1500/200 "Контроль тепловой" от 1972 г.
