Триггер шмидта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 543152
Автор: Басиладзе
Текст

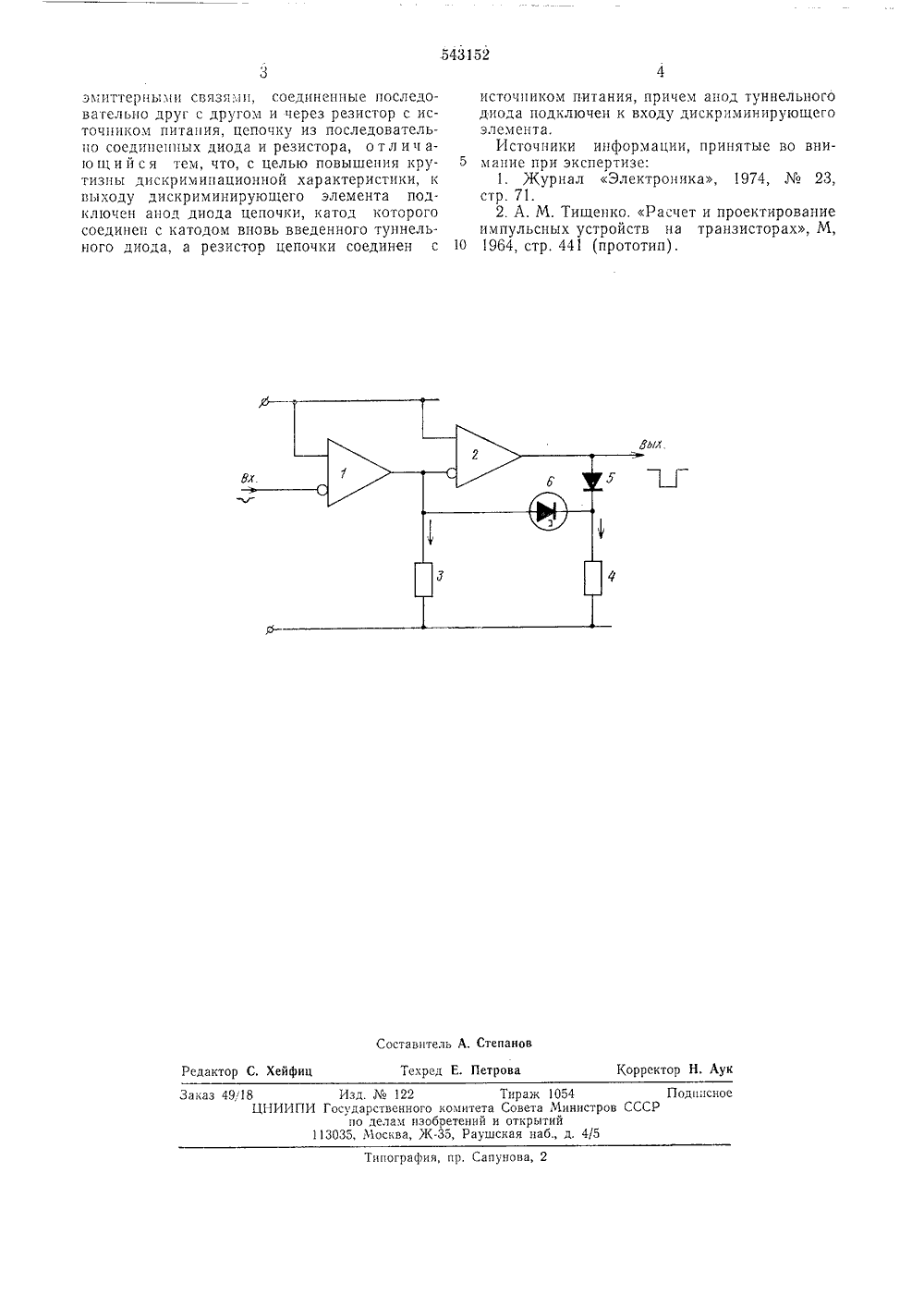

С,11 543 И 2 Сооз Соеетскнх Соцналнстнчесннх Ееспуалнн(51) М. Кл.з Н ОЗК 3295 22) Заявлено 11,04.75 (21) 2123434/21 заявкис присоединение Государственный комнте Совета Министров СССР по дедам нзооретеннйи отхрытнй(088,8) юллетень2 публиковано 15,01.7 ата опубликования описания 16.02. 2) Автор изобретения С. Г, Басиладзе Объединенный институт ядерных исследован) ТРИГГЕР ШМИДТА предварительного усиления, дискриминирующий элемент 2, резисторы 3 и 4, диод 5 и туннельный диод б, причем выход элемента 1 соединен с входом элемента 2 и через резистор 3 с источником питания. Выход элемента 2 через последовательно соединенные диод 5 и резистор 4, общая точка которых через диод б связана с выходом элемента 1, подключен к источнику питания.Устройство работает следующим образом.В исходном состоянии на выходе элемента 2 имеется положительное напряжение. На диоде 5 производится сдвиг потенциала. Разность потенциалов на туннельном диоде б близка к нулю. Элемент 1 закрыт.При подаче на вход элемента 1 отрицательного импульса запуска элемент 1 открывается, при этом, если ток диода 5 превышает пиковый ток диода 6, то последний скачком переключает выходной ток элемента 2 на выход элемента 1, и на выходе элемента 2 образуется резкий перепад напряжения, Возврат устройства в исходное положение происходит при обратном переключении диода,изобретени ФормулаТриггер Шмидта предварительного ус щий элемент, выпол тегральных диффер Изобретение относится к импульсной технике и может использоваться в устройствах наносекундной электроники.Известные триггеры Шмидта, содержащие операционные усилители и диоды, имеют не достаточную крутизну дискриминационной характеристики (1).Известен также триггер Шмидта, содержащий элемент предварительного усиления и дискриминирующий элемент, выполненные, 10 например, на интегральных дифференциальных усилителях с эмиттерными связями, соединенные последовательно друг с другом и через резистор с источником питания, цепочку из последовательно соединенных диода и 15 резистора (2).Однако это устройство имеет недостаточную крутизну дискриминационной характеристики.Целью изобретения является повышение крутизны дискриминационной характеристики, 20Это достигается тем, что в предлагаемом триггере Шмидта к выходу дискриминирующего элемента подключен анод диода цепочки, катод которого соединен с катодом вновь введеннего туннельного диода, а резистор це почки соединен с источником питания, причем анод туннельного диода подключен к входу дискриминирующего элемента.На чертеже приведена схема описываемого триггера Шмидта, содержащего элемент 1 30 содержащии элемент иления и дискриминируюненные, например, на иннциальных усилителях с543152 ставптель А, Степанов Редактор С. Хейфиц орректор хред Е. Петрова аказ 49,18 Изд. Мв 122иЦНИИПИ Государственного комитета о в ССпо делам изобретений и от113035, Москва, 7 К, Раушска Т С рак 1054вета Министрокрытийя наб., д. 4/5 одппсное ппография, пр, Сапунова, 2 эмиттерными связями, соединенные последовательно друг с другом и через резистор с источником питания, цепочку из последовательно соединенных диода и резистора, отл ич а- и щ и й с я тем, что, с целью повышения крутизны дискриминационной характеристики, к выходу дискриминирующего элемента подключен анод диода цепочки, катод которого соединен с катодом вновь введенного туннельного диода, а резистор цепочки соединен с источником питания, причем анод туннельногодиода подключен к входу дискриминирующегоэлемента.Источники информации, принятые во вни 5 мание при экспертизе:1. Журнал Электроника, 1974,23,стр. 71.2. А. М. Тищенко, Расчет и проектированиеимпульсных устройств на транзисторах, М,10 1964, стр. 441 (прототип).
СмотретьЗаявка
2123434, 11.04.1975
ОБЪЕДИНЕННЫЙ ИНСТИТУТ ЯДЕРНЫХ ИССЛЕДОВАНИЙ
БАСИЛАДЗЕ СЕРГЕЙ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: H03K 3/2893
Опубликовано: 15.01.1977
Код ссылки
