Регулятор давления

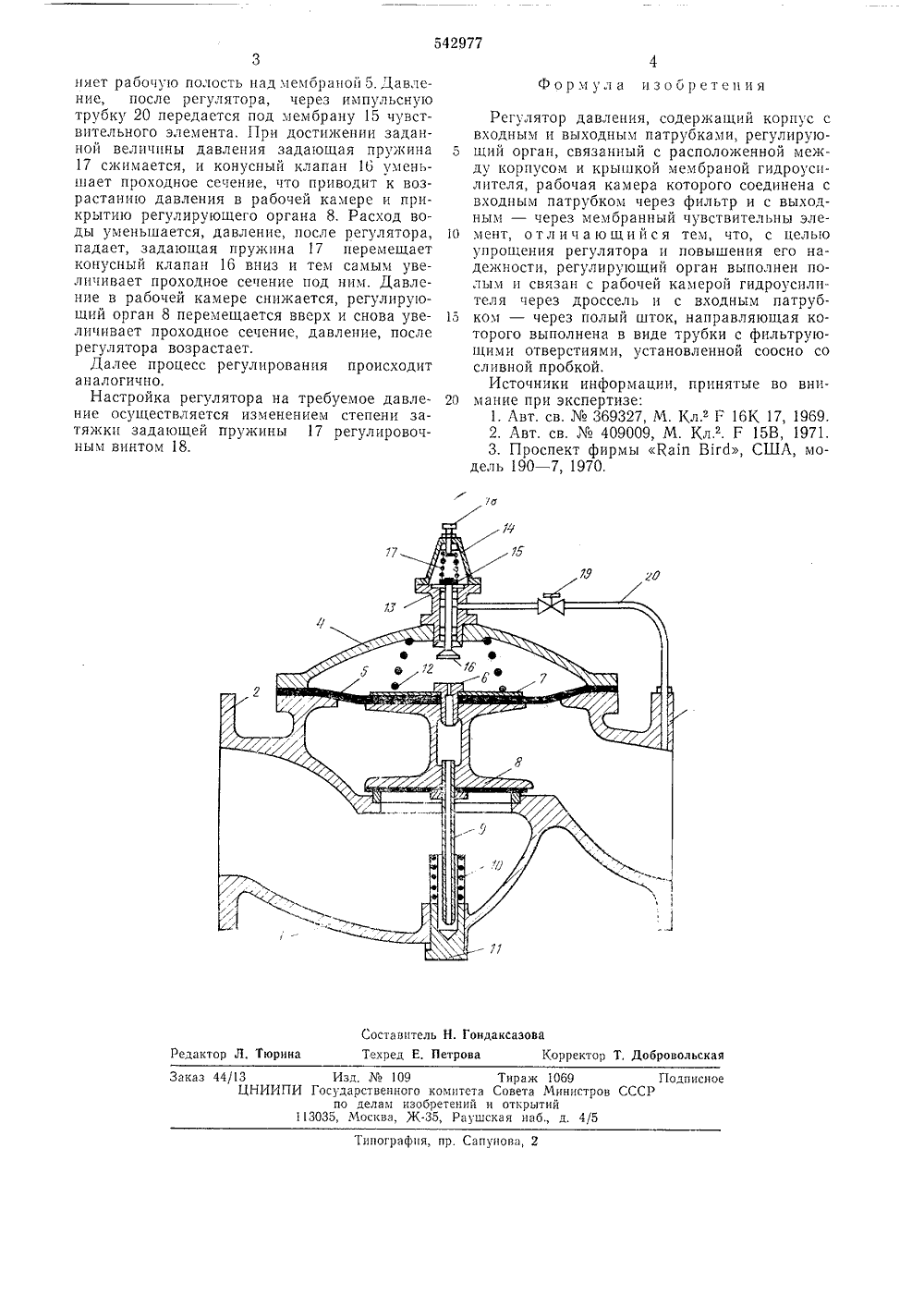

г Ч0 П И С А Н И Е,0 542977ИЗОБРЕТЕНИЯ 1 оюз Советских Социалистических Республик,зб 05 Р 9/02 21) 2027147/ 2) Заявлено 17,05.7 с присоединением заявкиГосударственный комитет Совета Министров СССР по делам изобретенийи открытий4) РЕГУЛЯГО ЕНИ Изобретение относится к автоматике, в частности к регулированию давления в трубопроводах закрытых оросительных систем,Известны регуляторы давления оросительной воды в трубопроводах, содержащие корпус с установленным в нем запорным органом, связанным с мембранным чувствительным элементом,1, 21. Однако эти регуляторы ненадежны. Наиболее близким к изобретению техническим решением является регулятор давления, содержащий корпус с входным и выходным патрубками, регулирующий орган, связанный с расположенной между корпусом и крышкой мембраной гидроусилителя, рабочая камера которого соединена с входным патрубком через фильтр и с выходным - через мембранный чувствительный элемент 131. Этот известный регулятор характеризуется снижением надежности в работе на неосветленной оросительной воде.Цель изобретения - упрощение конструкции и повышение надежности в работе. В описываемом регуляторе это достигается тем, что в нем регулирующий орган выполнен полым и связан с рабочей камерой гидроусилителя через дроссель и с входным патрубком - через полый шток, направляющая которого выполнена в виде трубки с фильтрующими отверстиями, установленной соосно со сливной пробкой. На чертеже показан описываемый регутор. Он содержит корпус 1 с входным 2 и выход-.ным 3 патрубками, крышку 4 и установлен-.5 ную между ними гибкую мембрану 5, к которой винтом - дросселем 6 посредством тарелки 7 крепится регулирующий орган 8 со штоком 9. Шток 9 нижним концом свободно входит в направляющую - фильтр 10, 10 Внутри штока 9 проходит сквозной канал.Направляющая - фильтр 10 выполнена заодно со сливной пробкой 11, для чего в ее верхней части укладывается мелкоячеистая сетка, предохраняющая канал в штоке 9 от засоре ния. Регулирующий орган 8 прижимается кседлу конической пружиной 12. На крышке 4 установлен мембранный чувствительный элемент, состоящий пз корпуса 13, крышки 14, размещенной между ними мембраны 15, конус ного клапана 16, задающей пружины 17 и регулировочного винта 18. Корпус 13 соединяется с вентилем ручного управления 19 и патрубком корпуса регулятора 1 импульснойтрубкой 20.25 При подаче воды во входной патрубок 2регулирующий орган 8 вместе с мембраной 5 под действием давления воды перемещается вверх и открывает доступ воде в выходной патрубок регулятора. Одновременно вода че рез канал в штоке 9 и винт-дроссель 6 запол542977 Формула изобретения Составитель Н. Гондаксааова Редактор Л, Тюрина Текред Е, Петрова Корректор Т, Добровольская Заказ 44/13 Изд, Мв 109 Тираж 1069 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 няет рабочую полость над мембраной 5, Давление, после регулятора, через импульсную трубку 20 передается под мембрану 15 чувствительного элемента, При достижении заданной величины давления задающая пружина 17 сжимается, и конусный клапан 16 уменьшает проходное сечение, что приводит к возрастанию давления в рабочей камере и прикрытию регулирующего органа 8. Расход воды уменьшается, давление, после регулятора, падает, задающая пружина 17 перемещает конусный клапан 16 вниз и тем самым увеличивает проходное сечение под ним. Давление в рабочей камере снижается, регулирующий орган 8 перемещается вверх и снова увеличивает проходное сечение, давление, после регулятора возрастает.Далее процесс регулирования происходит аналогично.Настройка регулятора на требуемое давление осуществляется изменением степени затяжки задающей пружины 17 регулировочным винтом 18. Регулятор давления, содержащий корпус свходным и выходным патрубками, регулирую щий орган, связанный с расположенной между корпусом и крышкой мембраной гидроусплителя, рабочая камера которого соединена с входным патрубком через фильтр и с выходным - через мембранный чувствительны эле О мент, отличающийся тем, что, с цельюупрощения регулятора и повышения его надежности, регулирующий орган выполнен полым и связан с рабочей камерой гидроусилителя через дроссель и с входным патруб ком - через полый шток, направляющая которого выполнена в виде трубки с фильтрую- шими отверстиями, установленной соосно со сливной пробкой,Источники информации, принятые во вни мание при экспертизе:1. Авт, св,369327, М. Кл, Г 16 К 17, 1969.2. Авт. св.409009, М. Кл,. Г 15 В, 1971.3, Проспект фирмы Ка 1 п В 1 гд, США, модель 190 - 7, 1970.
