Фазовый дискриминатор синусоидальных сигналов

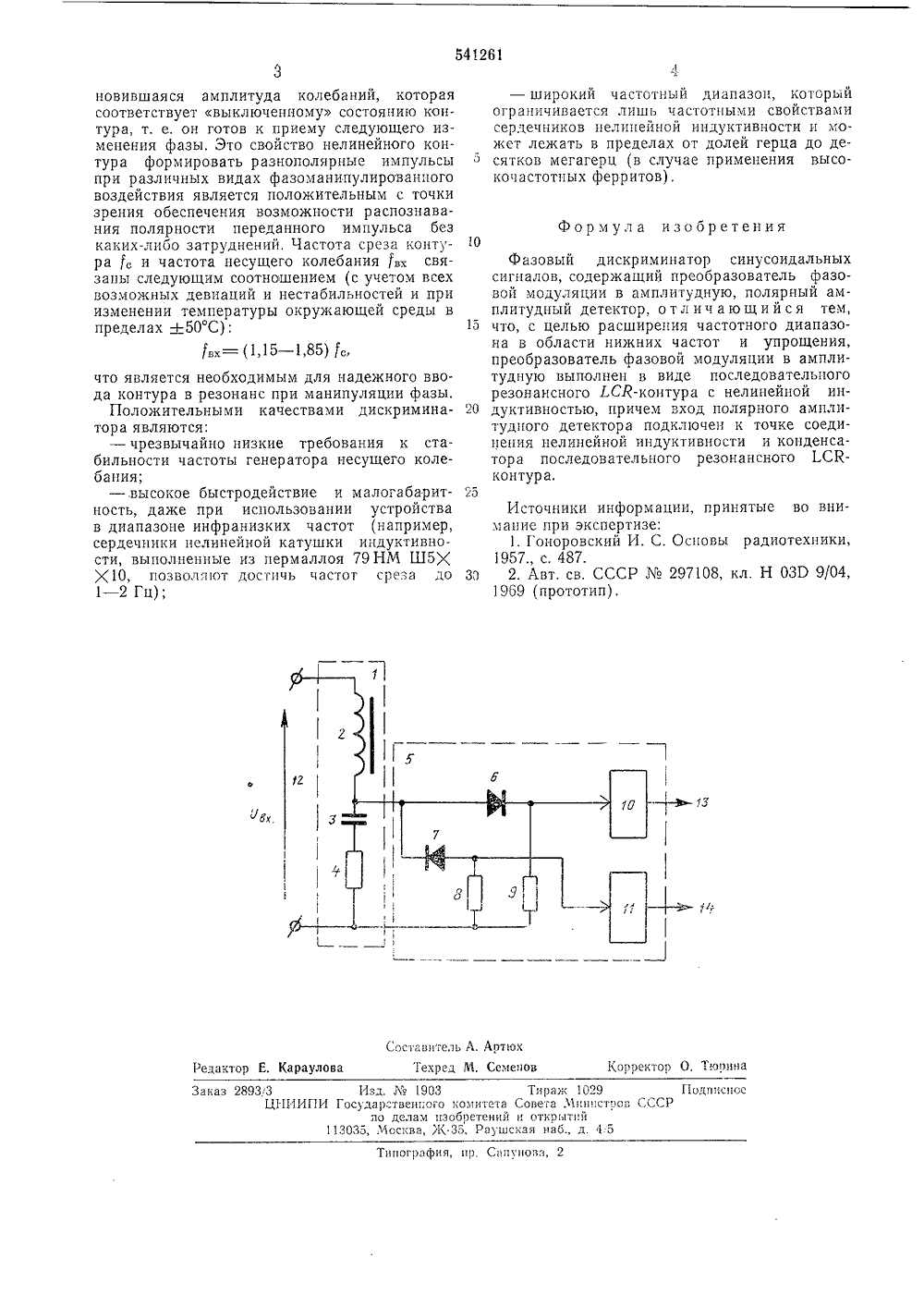

10 541261 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз боветскик Социалистических Ресиублик(51) М. Кл,- Н 030 13/00 явкис присоединени осударственный комите света Министров СССР 3) Приоритет(088.8) Опубликовано 30,12.76 юлл ньно делам изобретен и открытий та опубликования описания 07.01.77 2) Авторы изобретен. В. Кирианаки, Е. 1) Заявител дена Лени Львовск ЛЪНЫХ(54) ФАЗОВЫЙ ДИСКРИМИНАТОР СИНУСОСИГНАЛОВ ая электриого дискри Изобретение относится к радиоприемной технике.Известен фазовый дискриминатор, содержащий вспомогательный когерентный генератор, нелинейный элемент преобразования фазовомодулироваццого сигнала в амплитудно-модулированный сигнал, пороговый элемент 1.Наиболее близким по технической сущности к предлагаемому является фазовый дискриминатор, содержащий преобразователь фазовой модуляции в амплитудную, полярный амплитудный детектор 2.Цель изобретения - расширение частотного диапазона в области нижних частот и упрощение дискриминатора.Это достигается тем, что в предлагаемом фазовом дискриминаторе синусоидальных сигналов преобразователь фазовой модуляции в амплитудную выполнен в виде последовательного резонансного СО-контура с нелинейной ицдуктивностью, причем вход полярного амплитудного детектора подключен к точке соединения нелинейной индуктивности и конденсатора последовательного резонансного 1,СЯ- контура.На чертеже приведена структурнческая схема предлагаемого фазовмицатора.Дискриминатор содержит преобразователь 1 фазовой модуляции в амплитудную, состояофман и Л, В. Хижнякполитехнический институт щий из нелинейной индуктивности 2, конденсатора 3 и резистора 4, образующих настроенный колебательный контур, и полярный амплитудный детектор 5, состоящии из диодов б, 7, 5 резисторов 8, 9 и пороговых формирователей10, 11. На вход 12 подан входной сигнал, а с выходов 13, 14 снимается выходной сигнал,Принцип работы дискриминатора заключается в следующем.10 Предположим, что несущее колебание синусоидальной формы У имеет частоту , несколько превышающую частоту среза на которую настроен контур, т. е. Ьх)с. Контур при этом выключен, т. е. находится в нере зоцансной области, характеризующейся малыми значениями токов и напряжений, Если в какой-либо момент времени изменить фазу несущего колебания на +л, то за счет ненулевых начальных условий к этому моменту и благода ря новой порции энергии, приобретеццой контуром в первом полупериоде после изменения фазы, он скачком переходит в резонансную область и на его выходе наблюдаются колебания большой амплитуды, скорость затуха ция которых зависит от сопротивления резистора, ограничивающего добротность контура.Первый импульс реакции контура, имеющий наибольшую амплитуду, совпадает с полярностью ФМ-сигнала, а к началу второго пе риода на выходе контура наблюдается уста541261 Формула изобретения 10 Составитель А, АртюхЕ. Караулова Текред М, Семенов Корректор О, Т 1 ори,едак ПодписиоССР Тнракк 1029тета Совета Мпнист 1 оовсннй и открытийаушскан наб., д. 4 5 Иад.1903Государственного ком по делам пзобре13035, Москва, )К,аказ 2893,3Ц 1.1 ИИП ипоГ 1)афнл, пр. Сапунова,новившаяся амплитуда колебаний, которая соответствует выключенному состоянию контура, т. е, он готов к приему следующего изменения фазы. Это свойство нелинейного контура формировать разнополярные импульсы при различных видах фазоманипулированпого воздействия является положительным с точки зрения обеспечения возможности распознавания полярности переданного импульса без каких-либо затруднений, Частота среза контуРа 1 с и частота несУщего колебаниЯ 1 в,. свЯ- запы следующим соотношением (с учетом всех возможных девиаций и нестабильностей и при изменении температуры окружающей среды в пределах -1-50 С):вк= (1,15 - 1,85) с,что является необходимым для надежного ввода контура в резонанс при манипуляции фазы,Положительными качествами дискриминатора являются:- чрезвычайно низкие требования к стабильности частоты генератора несущего колебания;- ,высокое быстродействие и малогабаритность, даже при использовании устройства в диапазоне инфранизких частот (например, сердечники нелинейной катушки индуктивности, выполненные из пермаллоя 79 НМ Ш 5 К к( 10, позволяют достичь частот среза до 1 - 2 Гц);- широкий частотный диапазон, который ограничивается лишь частотными свойствами сердечников нелинейной индуктивности и может лежать в пределах от долей герца до десятков мегагерц (в случае применения высокочастотных ферритов). Фазовый дискриминатор сину соидальныхсигналов, содержащий преобразователь фазовой модуляции в амплитудную, полярный амплитудный детектор, о т л и ч а ю щ и й с я тем, 15 что, с целью расширения частотного диапазона в области нижних частот и упрощения, преобразователь фазовой модуляции в амплитудную выполнен в виде последовательного резонансного 1,СЛ-контура с нелинейной ин дуктивностью, причем вход полярного амплитудного детектора подключен к точке соединения нелинейной индуктивности и конденсатора последовательного резонансного 1.С 1 т,- контура.25 Источники информации, принятые во внимание при экспертизе:1. Гоноровский И. С. Основы радиотехники,1957., с, 48.30 2. Лвт. св. СССР297108, кл. Н 030 9/04,19 б 9 (прототип).
