Установка для сортировки люминесцентных знаковых индикаторов по яркости

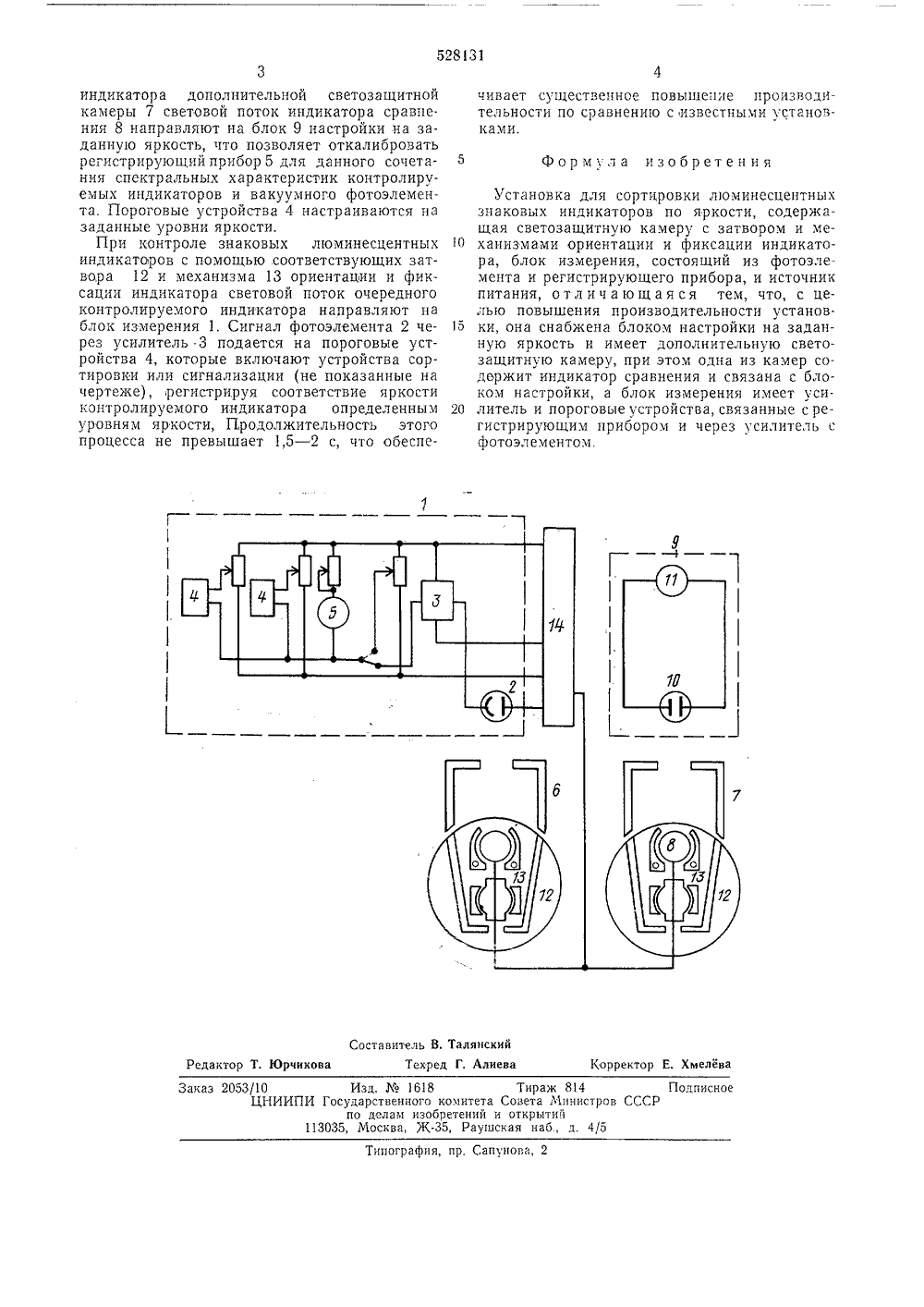

1 ц 5283 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик61) Дополнительное к авт, свид-ву22) Заявлено 05.05.74 (21) 2033937/12 М КлВ 07 С 3/ ением заявкиприсо сударственный квинтеавета Министров СССРо делам изобретенийн открытийОРТИРОВКИ ЛЮМИНЕСИЕНТНЫХДИКАТОРОВ ПО ЯРКОСТИ Изобретение относится к области сортировки штучных изделий с использованием светочувствительных средств.Известны устройства для сортировки штучных изделий по яркости, содержащие источники питания, механизмы ориентации и фиксации изделий, блоки измерений и регистрирующую аппаратуру. Такие устройства не могут быть использованы для сортировки источников света.Известна установка для контроля люминесцентных и других знаковых индикаторов по яркости, содержащая источники питания, светозащитную камеру с затвором, механизмы ориентации и фиксации и блок измерения, состоящий из селенового фотоэлемента и микроа мперметр а.Недостатком известной установки является малая производительность, которая ограничена инерционностью селенового фотоэлемента и микроамперметра: для установления показаний микроамперметра (порядка десятых долей микроампера), позволяющих провести сортировку контролируемого индикатора в соответствии с заданными уровнями яркости, необходимо значительное время (до 10 с и более).В целях повышения производительности предлагаемая установка снабжена блоком настройки на заданную яркость и дополнительной светозащитной камерой, при этом одна из камер содержит индикатор сравнения и связана с блоком настройки, а блок измерения имеет усилитель и пороговые устройства, связанные с регистрирующим прибором и через усилитель с фотоэлементом.На чертеже показаны осцовцые элементыустановки для сортировки люмццесцентцых знаковых индикаторов.Ш Блок измерения 1 содержит вакуумный фотоэлемент 2, усилитель 3 и пороговые устройства 4, связанные с регистрирующим прибором 5 и через усилитель с фотоэлементом 2 (количество пороговых устройств определя ется числом заданных уровней яркости). Основная светозащитная камера 6, в которой размещается контролируемый индикатор, связана с блоком измерения, а дополнительная светозащитная камера 7 содержит индикатор 20 сравнения 8 и связана с блоком 9 настройкина заданную яркость, содержащим селецовый фотоэлемент 10 и микроамперметр 11. Светозащитные камеры содержат затворы 12 и механизмы 13 ориентации и фиксации индикато ров. Источник питания 14 обеспечивает необходимыми напряжениями блок измерения 1 и электроды контролируемого индикатора ц индикатора сравнения.Для настройки установки с помощью затвозо ра 12 и механизма 13 ориентации и фиксации528131 Формула изобретения Составитель В. ТалянскийРедактор Т, Юрчикова Техред Г. Алиева Корректор Е. Хмелева Заказ 2053/10 Изд,1518 Тираж 814 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытии 113035, Москва, УК, Раучнская наб., д. 4/5Типография, пр, Сапунова, 2 индикатора дополнительной светозащитной камеры 7 световой поток индикатора сравнения 8 направляют на блок 9 настройки на заданную яркость, что позволяет откалибровать регистрирующий прибор 5 для данного сочета ния спектральных характеристик контролируемых индикаторов и вакуумного фотоэлемента. Пороговые устройства 4 настраиваются на заданные уровни яркости.При контроле знаковых люминесцентных 1 О индикаторов с помощью соответствующих затвора 12 и механизма 13 ориентации и фиксации индикатора световой поток очередного контролируемого индикатора нацравляют на блок измерения 1. Сигнал фотоэлемента 2 че рез усилитель 3 подается на пороговые устройства 4, которые включают устройства сортировки или сигнализации (не показанные на чертеже), регистрируя соответствие яркости контролируемого индикатора определенным 20 уровням яркости, Продолжительность этого процесса не превышает 1,5 - 2 с, что обеспечивает существенное повышение производительности по сравнению с известными установками. Установка для сортцровки л 1 оминесцентных знаковых индикаторов по яркости, содержащая светозащитную камеру с затвором и механизмами ориентации и фиксации индикатора, блок измерения, состоящий из фотоэлемента и регистрирующего прибора, и источник питания, отличающаяся тем, что, с целью повышения производительности установ ки, она снабжена блоком настройки на заданную яркость и имеет дополнительную свето- защитную камеру, при этом одна из камер содержит индикатор сравнения и связана с блоком настройки, а блок измерения имеет усилитель и пороговые устройства, связанные с регистрирующим прибором и через усилитель с фотоэлементом.
