Функциональный генератор

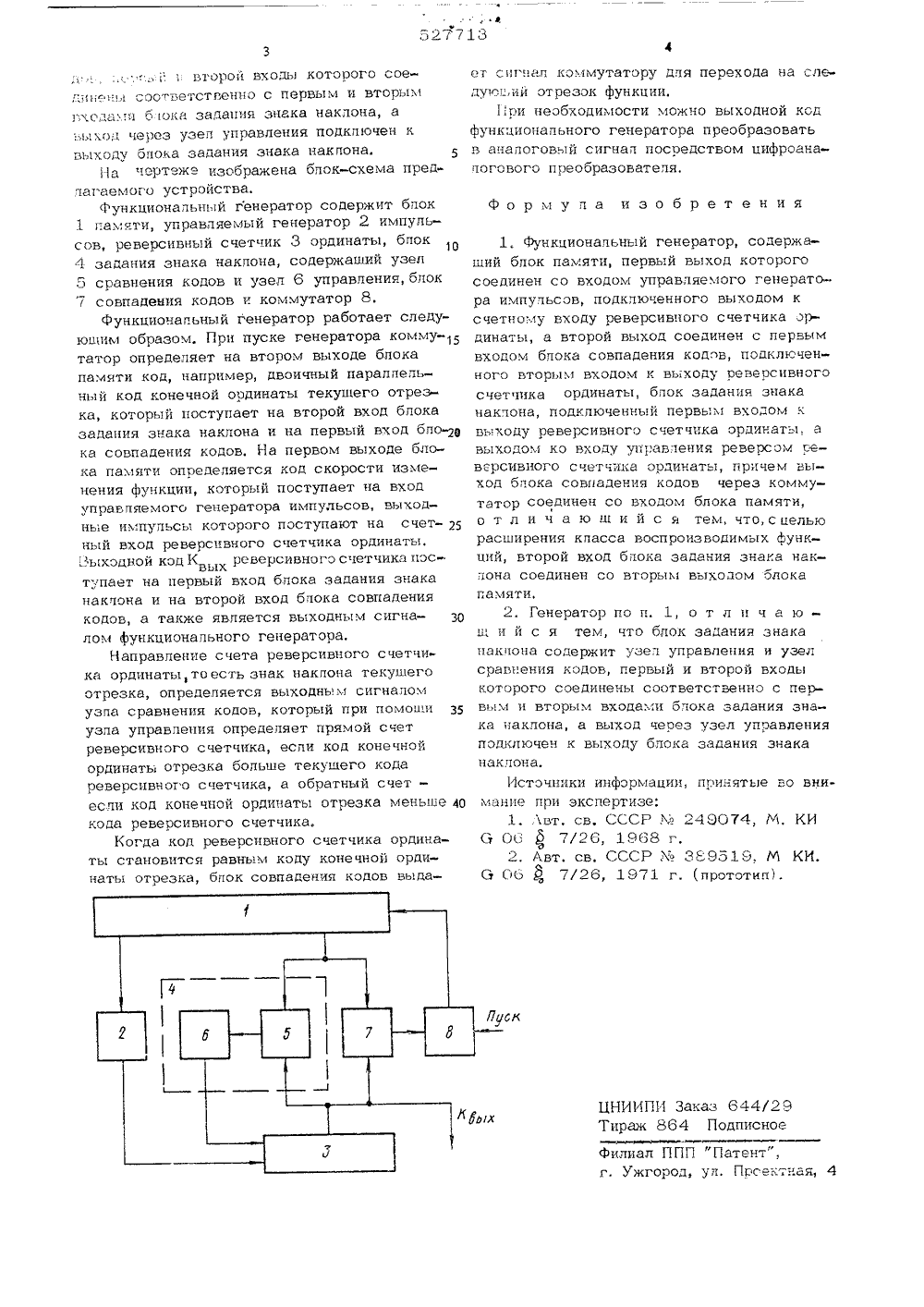

00527713ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликГосударственный комит Совета Министров ССС по делам изобретений н открытий(54) ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТ 5 Изобретение относится к области автоматики и вычислительной техники и может быть использовано в системах автоматического регулирования в качестве программного устройства с кусочнс линейной аппроксимацией программируемой фунхции.Известен функциональный генератор 111, содержаший управляемый генератор импуль сов, соединенный выходом со входом реверсивного счетчика ординатьт, выход которого подключен х первому входу блоха совпадения кодов, соединенного выходом через коммутатор отрезхов со входом блока памяти, выходы хоторого подключены соответственно ко входу управляемого генератора импульсов 1 и второму входу блока совпадения кодов,Недостатком известного генератора является пониженная точность работы, связаннаяс невозможностью автоматического опредепения правильного направления счета ревер- Х сивного счетчика ординаты.Прототипом изобретения является функциональный генератор, содержаший блок памяти, первый выход которого соединен с входом управляемого генератора импульсов, подключенного первым выходом к счетному входу реверсивного счетчика ординаты,а второй его выход соединен с первым входом блока совпадения кодов, подключенного вторым входом к выходу реверсивного счетчика ординаты; блок задания знака наклона, выполненный на дешифраторе и управляюшем триггере, подключенный первым входом к выходу реверсивного счетчика ординаты, а выходом хо входу управления реверсами реверсивного счетчика ординаты, причем выход блока совпадения кодов через коммутатор соединен со входом блока памяти 12)Недостатком данного генератора явпяется невозможность генерирования функций, имеющих промежуточные максимумы и минимумы на различных ординатах.Целью изобретения является устранение указанных недостатков.Поставленная цель достигается тем, что в функциональном генераторе дополнительно второй вход блока задания знака наклона соединен со вторым выходом блока памяти, причем блок задания знака наклбна содержит узел управления и узел сравнения ко627 (13 илиал ПП Ужгород тент",Прсектиая,второй входы которого соедпие;:.и соответственно с первым и вторым входа:;ц б гл;а задания знака наклона, а ьь 1 ход через узел управления подключен квыходу блока задания знака наклона. 5На чертеже изображена блок-схема предлагаемого устройства,Функциональный генератор содержит блок1 памяти, управляемый генератор 2 импульсов, реверсивный счет ик 3 ординаты, блок4 задания знака наклона, содержащий узел6 сравнения кодов и узел 6 управления, блок7 совпадения кодов и коммутатор 8.Функциональный генератор работает следующим образом. При пуске генератора комму татор определяет на втором выходе блокапамяти код, например, двоичный параллельный код конечной ординаты текушего отрезка, который поступает на второй вход блоказадания знака наклона и на первый вход бпо ка совпадения кодов. На первом выходе блока памяти определяется код скорости изменения функции, который поступает на входуправляемого генератора импульсов, выходнь;е импульсы которого поступают на счетный вход реверсивного счетчика ординаты,Выходной код К реверсивного счетчика тюсвыхтупает на первый вход блока задания знаканаклона и на второй вход блока совпадениякодов, а также является выходным сигналом функционального генератора,Направление счета реверсивного счетчика ординаты,то есть знак наклона текушегоотрезка, определяется выходнь,м сигналомузла сравнения кодов, который при помоши З 5узла управления определяет прямой счетреверсивного счетчика, если код конечнойординаты отрезка больше текушего кодаоеверсивного счетчика, а обратный счет -если код конечной ординаты отрезка меньше 40кода реверсивного счетчика,Когда код реверсивного счетчика ординаты становится равным коду конечной ординаты отрезка, бпок совпаденчя кодов вь дает сигнал коммутатору дпя перехода на следу ., ий от резок функции.11 ри необходимости можно выходной код функционального генератора преобразовать в аналоговый сигнал посредством цифроаналогового преобразователя,Формула изобретения 1. Функциональный генератор, содержаший блок памяти, первый выход которогосоединен со входом управляемого генератора импульсов, подключенного выходом ксчетному входу реверсивного счетчика ординаты, а второй выход соединен с первымвходом блока совпадения кодов, подключенного вторым входом к выходу оевеосивногосчетчика ординаты, блок задания знаканаклона, подключенный первым входом квыходу реверсивного счетчика ординаты, авыходом ко входу управления реверсом реверсивного счетчика ординаты, причем выход блока совпадения кодов через коммутатор соединен со входом бпока памяти,о т л и ч а ю ш и й с я тем, что,с цельюрасширения класса воспроизводимых функций, второй вход блока задания знака наклона соединен со вторым выходом блокагамяти,2. Генератор по и. 1, о т л и ч а ю -ш и й с я тем, что блок задания знаканаклона содержит узел управления и узелсравнения кодов, первый и второй входыкоторого соединены соответственно с первым и вторым входами блока задания знака наклона, а выход чеоез узел управленияподключен к выходу блока задания знаканаклона,Источники информации, принятые во внимание при экспертизе:1.,изт, св. СССР М 243074, М, КИСт 067/26, 1968 г,2. Авт, св. СССР689619, Х КИ,06 ф 7/26, 1971 г. (прототип),ЦНИИПИ Заказ 644/29 Тираж 664 Ппппиаипа
