Формирователь отклоняющего напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 523535
Авторы: Дмитриева, Мантейфель, Орлова
Текст

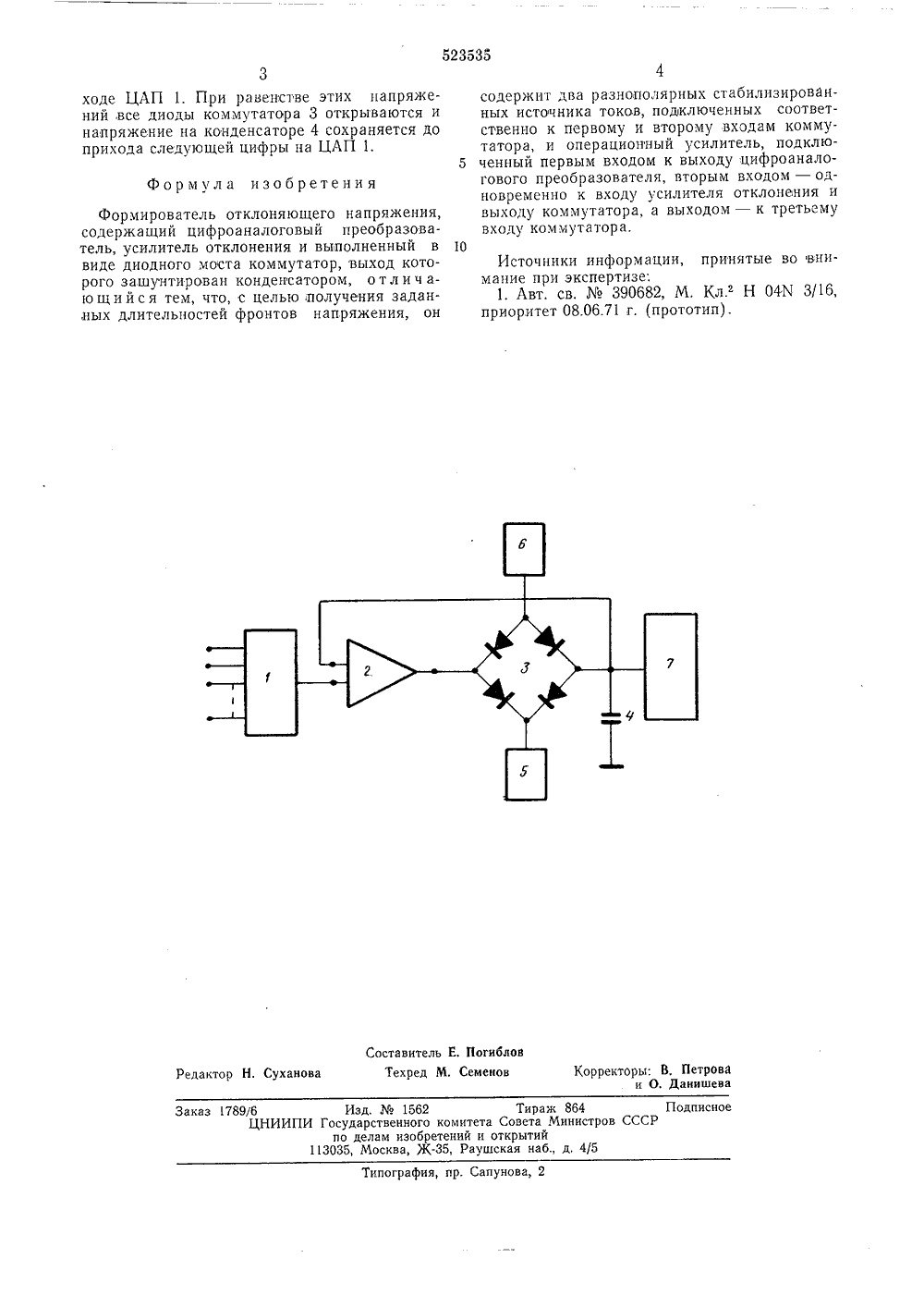

О П И С А Н И Ер 523535 Союз Советских Социалистических Республик) Заявлено 07.06,73 (21) 19402 с присоединением заявкиГосударственный комите 1 Совета Министров СССР по делам изобретенийи открытий 3) Приоритетпубликовано 30.07,76. Бюллетень28ата опубликования описания 19.08.76(54) ФОРМИРОВАТЕЛЬ ОТКЛ ГО НАПРЯЖЕН о на- пре- ыполатор, сатообесв наИзобретение относится к телевизионной технике и может использоваться в блоках следящих разверток устройств отображения информации.Известен формирователь отклопяющегпряжения, содержащий цифроаналоговыйобразователь, усилитель отклонения и вненный в виде диодного моста коммутвыход которого зашунтирован конденром 11.10Однако известный формирователь непечивает заданной длительности фронтопряжения.Цель изобретения - получение заданных длительностей фронтов напряжения.15Поставленная цель достигается тем, что формирователь отклоняющего напряжения, содержащий цифроаналоговый преобразователь, усилитель отклонения и выполненный в виде диодного моста коммутатор, выход кото рого зашунтирован конденсатором, также содержит два разнополярных стабилизированных источника токов, подключенных соответственно к,первому и второму входам коммутатора, и операционный усилитель, подклю ченный первым входом к выходу цифроаналогового преобразователя, вторым входом - одновременно к входу усилителя отклонения и выходу коммутатора, а выходом - к третьему входу коммутатора. 30 На чертеже изображена схема предложенного формирователя отклоняющего напряжения.Формирователь содержит цифроаналоговый преобразователь (ЦАП) 1, операционный усилитель 2 и выполненный в виде диодного моста коммутатор 3, выход которого зашунтирован конденсатором 4, а также содержит два разнополярных стабилизированных источника 5 и 6 тока, подключенных соответственно к первому и второму входам коммутатора 3, и усилитель 7 отклонения, при этом второй вход операционного усилителя 2 подключен одновременно к входу усилителя 7 отклонения и выходу коммутатора 3, а первый вход - к выходу цифроаналогового преобразователя 1, а его выход подключен к третьему входу коммутатора 3.Формирователь работает слсдующим образом.При смене кода па входе ЦАП 1 на его выходе резко образуется скачок напряжения, который, будучи усилен операционным усилителем 2 в К раз, запирает в зависимости от знака окачка напряжения, либо одну пару диодов, либо другую пару диодов коммутатора 3. При этом через открытый диод происходит заряд конденсатора 4 стабилизированным током до тех пор, пока напряжение на конденсаторе 4 не сравняется с напряжением на вы523535 Формула изобретения Составитель Е, Погиблов Техред М. СеменовРедактор Н. Суханова Заказ 1789/6 Изд, Юо 1562 Тираж 864 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ходе ЦАП 1. При равенстве этих напряжений все диоды коммутатора 3 открываются и напряжение на конденсаторе 4 сохраняется до прихода следующей цифры на ЦАП 1. Формирователь отклоняющего напряжения, содержащий цифроаналоговый преобразователь, усилитель отклонения и выполненный в виде диодного моста коммутатор, выход которого зашунтирован конденсатором, о т л и ч аю щ и й с я тем, что, с целью получения задан,ных длительностей фронтов напряжения, он 4содержит два разнополярных стабилизированных источника токов, подключенных соответственно к первому и второму входам коммутатора, и операционный усилитель, подклю ченный первым входом к выходу цифроаналогового преобразователя, вторым входом - одновременно к входу усилителя отклонения и выходу коммутатора, а выходом - к третьему входу коммутатора.10Источники информации, принятые во внимание при экспертизе;1. Авт. св.390682, М. Кл. Н 041 ч 3/16,приоритет 08.06.71 г. (прототип).
СмотретьЗаявка
1940270, 07.06.1973
ПРЕДПРИЯТИЕ ПЯ А-3650
МАНТЕЙФЕЛЬ ЮРИЙ АЛЕКСАНДРОВИЧ, ДМИТРИЕВА ЛЮДМИЛА ВИКТОРОВНА, ОРЛОВА ЗИНЕТА ИСААКОВНА
МПК / Метки
МПК: H04N 3/16
Метки: отклоняющего, формирователь
Опубликовано: 30.07.1976
Код ссылки
<a href="https://patents.su/2-523535-formirovatel-otklonyayushhego-napryazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь отклоняющего напряжения</a>
