Генератор импульсов

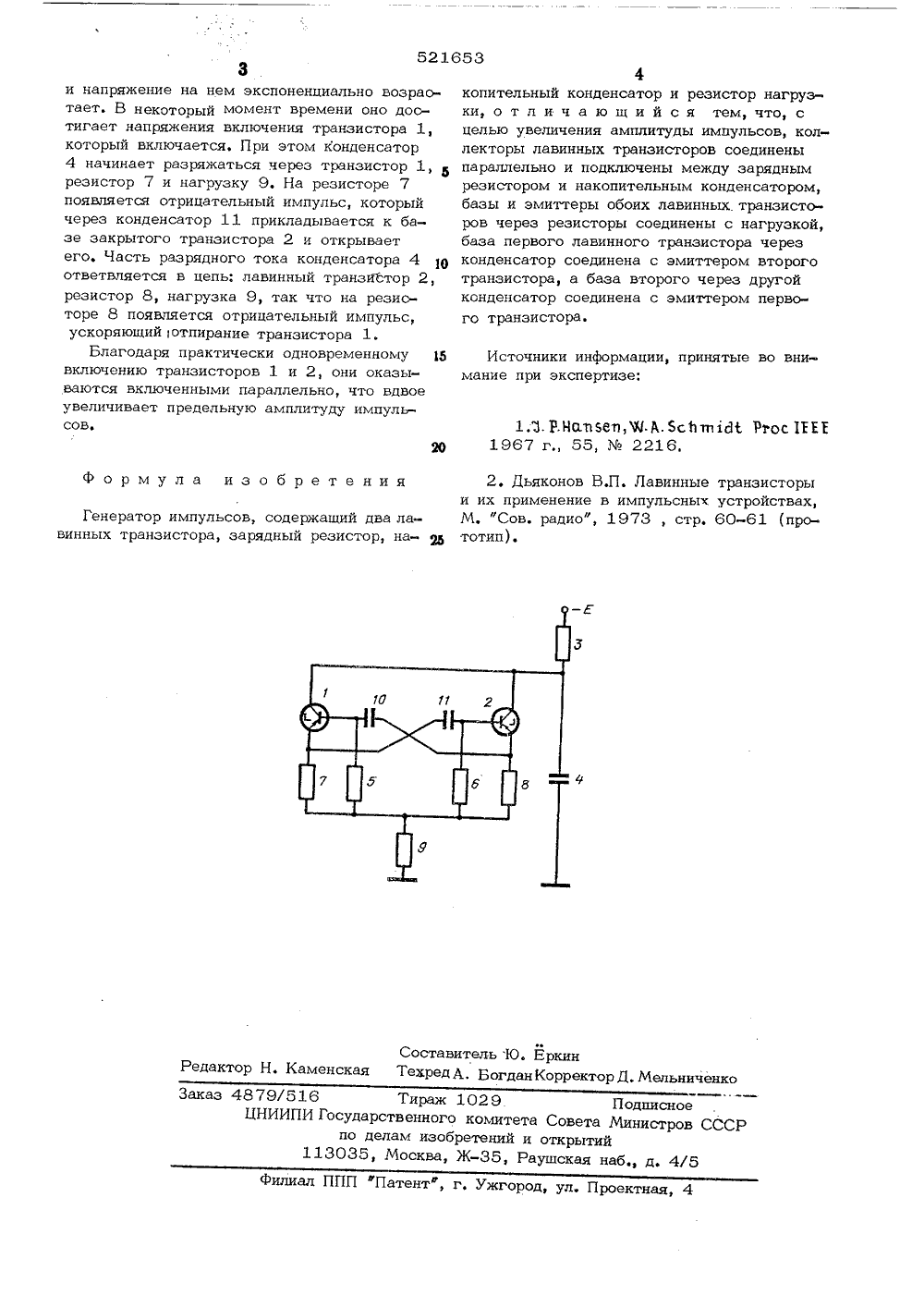

(11) 521653 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования описания 04,10.76 е./33 0 осударственный комитетСовета Миниотроа СССРпо делам изобретенийи открытий) Автор изобретен Смоленский филиал Московского ордена Ленина энергетическогоинститута(71) Заявитель 54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к радиотехнике ожет быть использовано в автоколебателных генераторах мощных импульсов.Известен генератор импульсов, представляющий собой релаксационный генератор на ттавинных транзисторах, в котором лавинные транзисторы включены параллельно. Однако известный генератор не обеспечивает авто- колебательного режима и для запуска требует мощных запускающих импульсов 11. 10Известен также генератор импульсов, содержащий два лавинных транзистора, зарядный резистор, накопительный конденсатор и нагрузку 23.Такой генератор не обеспечивает доста точно большой амплитуды выходных импульсов.Цель изобретения - увеличение амплитуды импульсов.Для этого коллекторы лавинных транзис торов соединены параллельно и подключены между зарядным резистором и накопитель ным конденсатором, базы и эмиттеры обоих лавинных транзисторов через резисторы соединены с нагрузкой, база первого лавинного 25 транзистора через конденсатор соединена сэмиттером второго транзистора, а база второго через другой конденсатор соединена сэмиттером первого транзистора.На чертеже приведена принципиальнаяэлектрическая схема предлагаемого генератора,Генератор импульсов включает в себя лавинные транзисторы 1, 2 зарядный резистор3, накопительный конденсатор 4.Коллекторы лавинных транзисторов 1 и2 соединены параллельно и подключены между зарядным резистором 3 и накопительнымконденсатором 4. Базы и эмиттеры лавинных транзисторов 1 и 2 через резисторы 5,6, 7, 8 соответственно соединены с нагрузкой 9, База транзистора 1 через конденсатор 10 соединена с эмиттером транзистора2, а база транзистора 2 через конденсатор11 - с эмиттером транзистора 1,Генератор импульсов работает следующимобразом.Допустим, что транзистор 1 имеет меньшее напряжение пробоя, чем транзистор 2,Конденсатор 4 заряжается через резистор 3,521653 ФФСоставитель Ю. ЕркинРедактор Н, Каменская Техред А. Богдан Корректор Д. Мельниченко Заказ 4879/516 Тираж 1029 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 и напряжение на нем экспоненциально возраотает. В некоторый момент времени оно достигает напряжения включения транзистора 1, который включается. При этом конденсатор 4 начинает разряжаться через транзистор 1,резистор 7 и нагрузку 9. На резисторе 7 появляется отрицательный импульс, который через конденсатор 11 прикладывается к базе закрытого транзистора 2 и открывает его. Часть разрядного тока конденсатора 4 щ ответвляется в цепь: лавинный транзистор 2, резистор 8, нагрузка 9, так что на резисторе 8 появляется отрицательный импульс, ускоряющий отпирание транзистора 1.Благодаря практически одновременному 5 включению транзисторов 1 и 2, они оказываются включенными параллельно, что вдвое увеличивает предельную амплитуду импульс сов. Формула изобретения Генератор импульсов, содержащий два лавинных транзистора, зарядный резистор, на- ркопительный конденсатор и резистоР нагрузки, о т л и ч а ю щ и й с я тем, что, сцелью увеличения амплитуды импульсов, коллекторы лавинных транзисторов соединеныпараллельно и подключены между заряднымрезистором и накопительным конденсатором,базы и эмиттеры обоих лавинных. транзисторов через резисторы соединены с нагрузкой,база первого лавинного транзистора черезконденсатор соединена с эмиттером второготранзистора, а база второго через другойконденсатор соединена с эмиттером первого транзистора. Источники информации, принятые во внимание при экспертизе; 1 Л.Р.Нсжбет,%.А,5 сйтп 1 Ю 9 гос 1 ЕЕЕ1967 г 55,2216,2, Дьяконов В.П. Лавинные транзисторы и их применение в импульсных устройствах, М. фСов, радиоф, 1973, стр. 60-61 (прототип),
