Генератор импульсов точной амплитуды

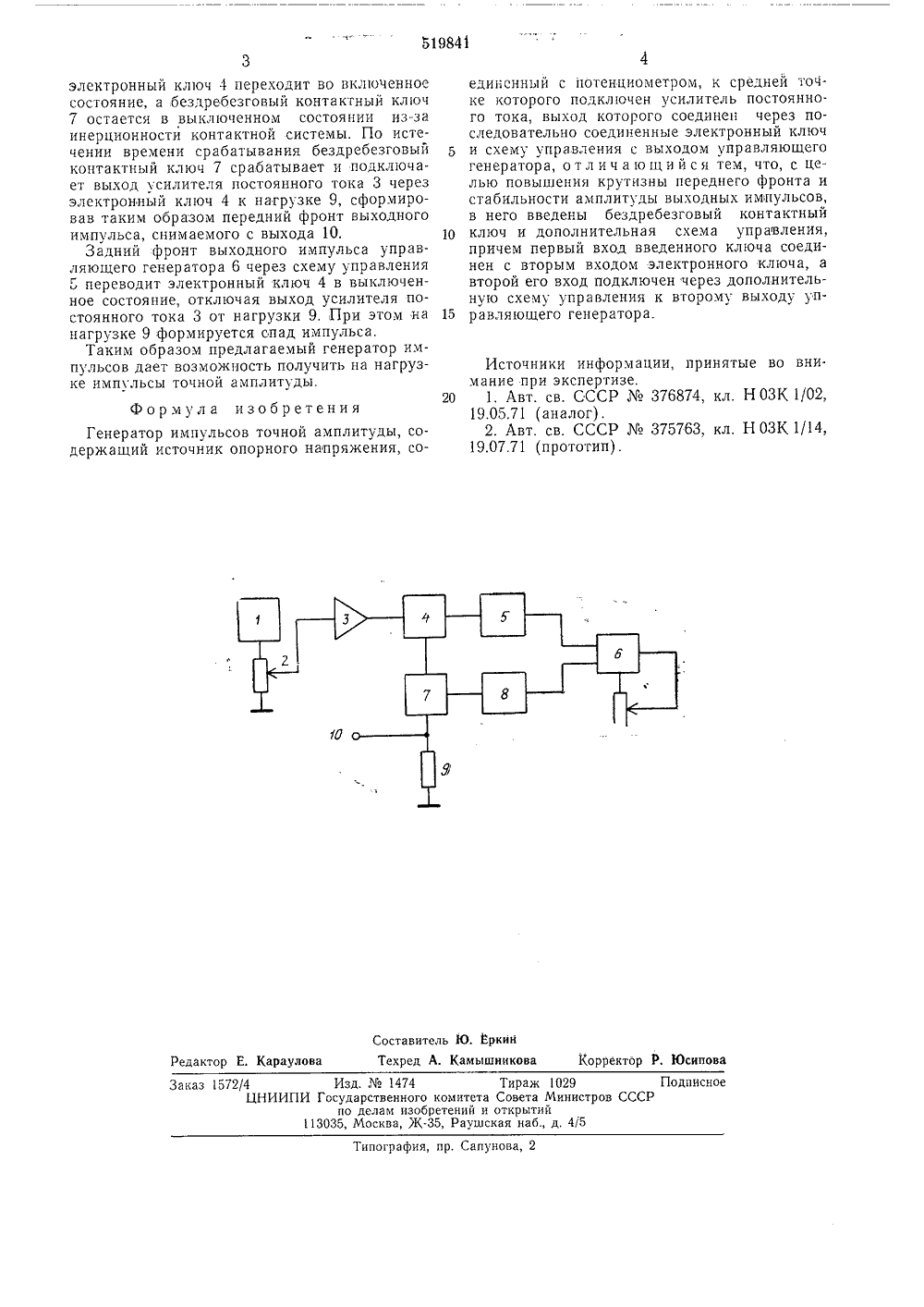

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(и) 519841 Союз Советских Социалистических Республик) М, 1(л,- 1 031(1,1,03.74 121) 2004422 Заяв вкиприсоединением арственнын комитет а Министров СССР елам изобретений 23) ПриоритетОпубликовано 30,06,76. Д 1( 621.373.4(088.8) ллетеньи открытий та опубликования описания 02,08.7(54) ГЕНЕРАТОР ИМПУЛЬСОВ ТОЧНО Изобретение относится к радиотехнике и может быть использовано в устройствах, генерирующих импульсы калиброванной длительности.Известен генератор импульсов точной амплитуды 1, содержащий источник опорного напряжения, усилитель постоянного тока и управляющий генератор. Для повышения стабильности амплитуды выходных импульсов в генераторе применена обратная связь, состоящая из амплитудного дискриминатора, формирователя и двух ключей. Однако выходные импульсы этого генератора имеют большую длительности переднего фронта.Известен также генератор импульсов точной амплитуды 21, содержащий источник опорного напряжения, соединенный с потенциометром, к средней точке которого подключен усилитель постоянного тока, выход которого соединен через последовательно соединенные электронный ключ и схему управления с выходом управляющего генератора.Однако такой генератор имеет малую крутизну переднего фронта выходных импульсов и низкую стабильность их амплитуды.Цель изобретения - повышение крутизны переднего фронта и стабильности амплитуды выходных импульсов генератора.Для этого в предлагаемый генератор введены бездребезговый контактный ключ и дополнительная схема управления, причем первыи вход оездребезгового контактного ключасоединен с вторым входом электронного ключа, а второй вход бездребезгового контактного ключа подключен через дополнительную5 схему управления к второму выходу управляющего генератора,На чертеже приведена структурная электрическая схема предлагаемого генератора импульсов точной амплитуды.1 о Генератор импульсов точной амплитуды содержит источник опорного напряжения 1, соединенный с потенциометром 2, к средней точке которого подключен усилитель постоянного тока 3, выход которого соединен через по 15 следовательно соединенные электронный ключ4 и схему управления 5 с выходом управляющего генер атор а 6.Первый вход бездребезгового контактногоключа 7 соединен с вторым входом электрон 2 О ного ключа 4, а второй вход бездребезговогоконтактного ключа 7 через схему управления8 подключен к второму выходу управляющегогенератора 6,Генератор импульсов точной амплитуды ра 25 ботает следующим образом.В исходном состоянии электронный ключ 4и бездребезговый контактный ключ 7 находятся в ыклюенном состоянии, и потенциална нагрузке 9 равен нулю, При поступлениизо импульса от управляющего генератора 6 насхему управления 5 и схему управления 8519841 Составитель Ю. ЕркинРедактор Е. Караулова Техред А. Камышникова Корректор Р. Юсипова Заказ 1572/4 Изд,1474 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 электронный ключ 4 переходит во включенное состояние, а бездребезговый контактный ключ 7 остается в выключенном состоянии из-за инерционности контактной системы. По истечении времени срабатывания бездребезговый контактный ключ 7 срабатывает и подключает выход усилителя постоянного тока 3 через электронный ключ 4 к нагрузке 9, сформировав таким образом передний фронт выходного импульса, снимаемого с выхода 10.Задний фронт выходного импульса управляющего генератора 6 через схему управления Г переводит электронный ключ 4 в выключенное состояние, отключая выход усилителя постоянного тока 3 от нагрузки 9, При этом на нагрузке 9 формируется спад импульса.Таким образом предлагаемый генератор импульсов дает возможность получить на нагрузке импульсы точной амплитуды. Формула изобретенияГенератор импульсов точной амплитуды, содержащий источник опорного напряжения, соединснный с погенциометром, к средней точке которого подключен усилитель постоянного тока, выход которого соединен через последовательно соединенные электронный ключ 5 и схему управления с выходом управляющегогенератора, отличающийся тем, что, с целью повышения крутизны переднего фронта и стабильности амплитуды выходных импульсов, в него введены бездребезговый контактный 10 ключ и дополнительная схема управления,причем первый вход введенного ключа соединен с вторым входом электронного ключа, а второй его вход подключен через дополнительную схему управления к второму выходу уп равляюшего генератора. Источники информации, принятые во вни.мание при экспертизе,20 1. Авт. св. СССР376874, кл. НОЗК 1/02,19.05,71 (аналог).2, Авт. св, СССР375763, кл. Н 03 К 1/14,19.07.71 (прототип),
