Стенд для испытания уплотнений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 517732
Авторы: Караваев, Пономаренко, Соломахин, Хорин, Шахмейстер
Текст

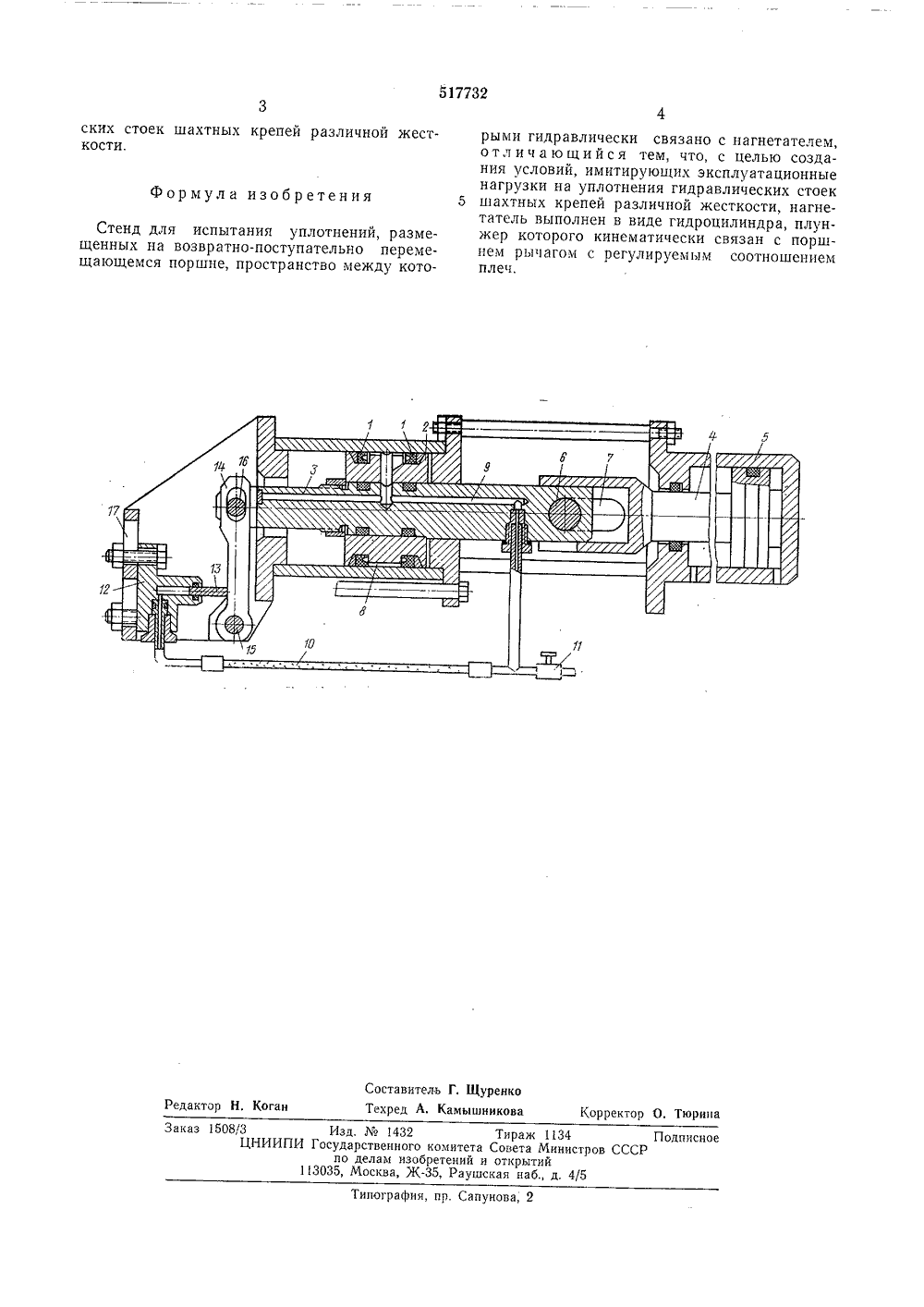

О 11 517732 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслублик1) Дополнительное к авт, свид 2) Заявлено 16.07,74 (21) 20468с присоединением заявки Ме 1) М, Кл а Г 161 15/00 08 сударственныи комитеавета Министров СССРо левам изобретенийи открытий орит 53) ДК 62-762,6(088,8) ликовано 15.06.76, Бюллетень Ме 22 Дата опубликования описания 19 72) Авторы изобретен А, Каравае. Пономаренко, А. Н, Соломахич, В, Н. Хори и Ю. Л. Шахмейстер дового Красного Знамени институт горного дел им. А. А. Скочинского 171) Заявител рде ОТНЕНИ 4) СТЕНД ДЛЯ ИСПЪТАН котором прона возврати ся поршне и идравлически ертеж Изобретение относится к устроиствам для испытания уплотнений,Известен стенд, в странство между размещенными о-поступательно перемещающем спытываемыми уплотнениями г связано с нагнетателем.Недостатком известной конструкции является то, что изменение действующего на испытываемые уплотнения давления не связано с их перемещением, что не позволяет имитировать эксплуатационные нагрузки на уплотнения гидравлических стоек шахтных крепей различной жесткости.В предложенном стенде нагнетатель выполнен в виде гидроцилиндра, плунжер которого кинематически связан с поршнем рычагом с регулируемым соотношением плеч, что позволяет создать условия, имитирующие эксплуатационные нагрузки на уплотнения гидравлических стоек шахтных крепей различной жесткости,На ч е представлен описываемый стенд.Испытываемые уплотнения 1 установлены на поршне 2, шток 3 которого связан со штоком 4 поршня приводного цилиндра 5 осью б, входящей в паз 7. Пространство 8 между испытываемыми уплотнениями соединено каналом 9 и магистралью 10, на входе в которую установлен кран 11, с нагнетателем 12, выполненным в виде гидроцилиндра, плунжер 13 которого упирается в рычаг 14, одним концом шарнирно закрепленный на неподвижной 5 оси 15, а вторым соединенный осью 16 соштоком поршня с испытываемыми уплотнениями. Нагнетатель установлен в пазах 17, обеспечивающих возможность его перемещения относительно оси вращения рычага.О Перед началом работы нагнетатель, полостьмежду испытываемыми уплотнениями, канал и магистраль заполняются жидкостью под давлением, после чего кран на входе в магистраль закрывается.5 При испытании уплотнений шток приводного цилиндра разгоняется на длине паза в нем, после чего, упираясь в шток поршня с уплотнениями, перемещает его с большим ускорением. Плунжер нагнетателя перемещается О рычагом, связанным с поршнем, и сжимаетжидкость в полости между уплотнениями. При этом давление жидкости на уплотнения зависит, как и в реальных гидравлических стойках, от перемещения уплотнений.5 Для изменения скорости нарастания давления соотношение плеч рычага регулируется перемещением нагнетателя в пазах кронштейна, на котором он установлен. Таким образом создаются условия, имитирующие эксплуата- О ционные нагрузки на уплотнения гидравличе517732 Формула изобретения Составитель Г. Щуренко Техред А. Камышникова Редактор Н, Коган Корректор О. Тюрина Заказ 1508/3 Изд,1432 Тираж 1134 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 ских стоек шахтных крепей различной жесткости. Стенд для испытания уплотнений, размещенных на возвратно-поступательно перемещающемся поршне, пространство между которыми гидравлически связано с нагнетателем, отличающийся тем, что, с целью создания условий, имитирующих эксплуатационные нагрузки на уплотнения гидравлических стоек 5 шахтных крепей различной жесткости, нагнетатель выполнен в виде гидроцилиндра, плунжер которого кинематически связан с поршнем рычагом с регулируемым соотношением плеч.
СмотретьЗаявка
2046831, 16.07.1974
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
КАРАВАЕВ БОРИС АЛЕКСАНДРОВИЧ, ПОНОМАРЕНКО ЮРИЙ ФИЛИППОВИЧ, СОЛОМАХИН АЛЕКСАНДР НИКОЛАЕВИЧ, ХОРИН ВЛАДИМИР НИКИТОВИЧ, ШАХМЕЙСТЕР ЮРИЙ ЛЬВОВИЧ
МПК / Метки
МПК: F16J 15/00
Метки: испытания, стенд, уплотнений
Опубликовано: 15.06.1976
