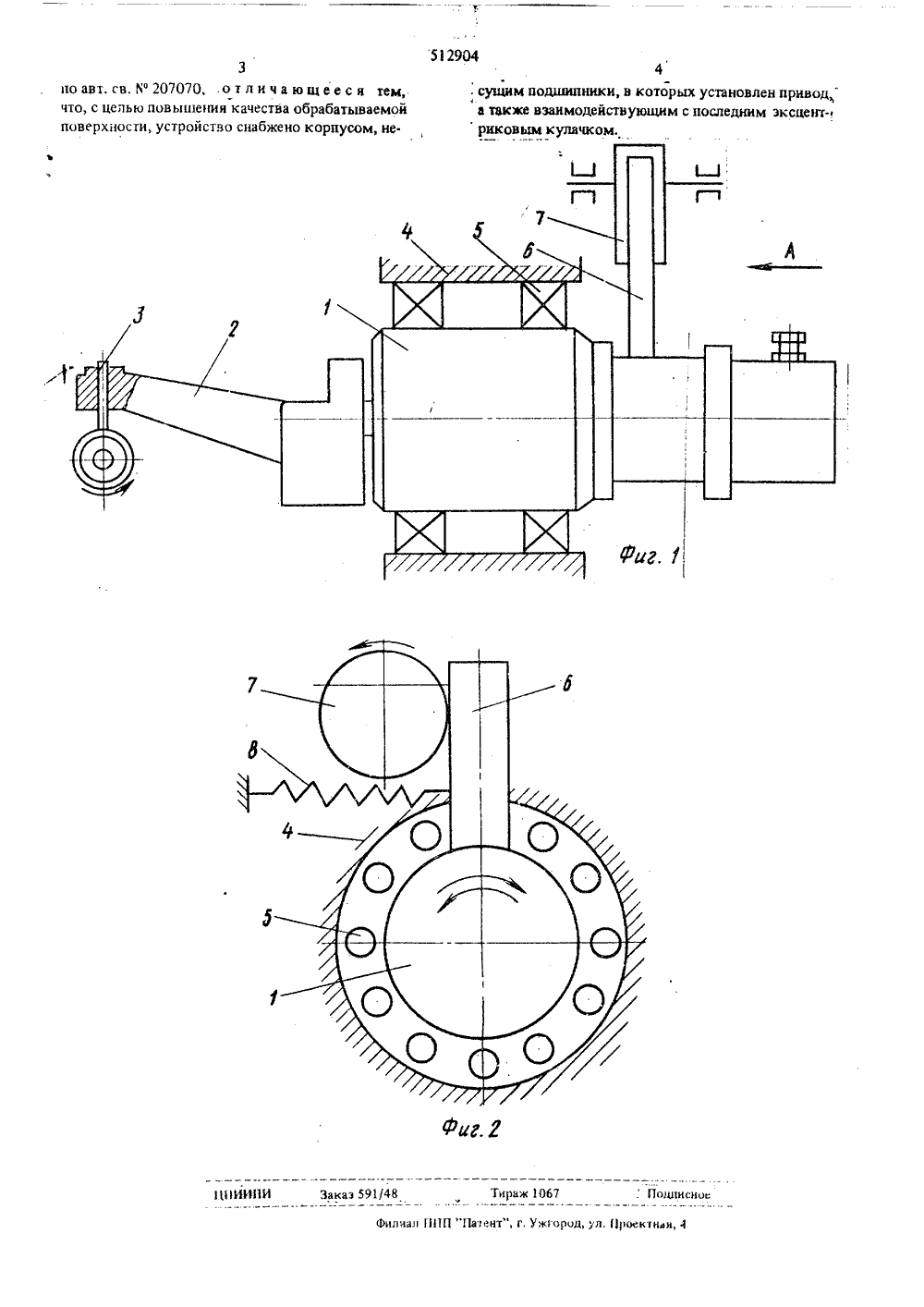

Устройство для доводки (суперфиниша) желобчатых поверхностей колец шариковых подшипников

Номер патента: 691283

Опубликовано: 15.10.1979

Автор: Морозов

МПК: B24B 35/00

Метки: доводки, желобчатых, колец, поверхностей, подщипников, суперфиниша, шариковых

...формы обрабатываемой поверхности за счет самоцентрирования абразивного инструмента,Это достигается тем, что устройство снабжено обоймой с регулируемыми цапфами,6912834репленного в исполнительном органе 2. Амплитуда колебаний определяется напряжением тока, питающего обмотку статора 1 и колебаниями торсиона 6 от эксцентрика 11, закрепленного на валу приводного механизма 12, Частота колебаний зависит от частоты питающего тока и скорости вращения приводного механизма 12.В результате сложного колебательногодвижения абразивного инструмента 3 относительно оси симметрии профиля дорожки ка 1 р чания кольца 16 доводка поверхности происходит с равномерным усилием прижима при равномерной скорости резания, что обеспечивает получение...

Номер патента: 942964

Опубликовано: 15.07.1982

Авторы: Боков, Ишкин, Минаев, Тренкунов

МПК: B24B 35/00

Метки: доводки, желобчатых, колец, поверхностей, подшипников, суперфиниша, шариковых

...обрабатываемой поверхности за счет обеспечения стабильных условий резания на всех участках обрабатываемой поверхности желоба.Поставленная цель достигается тем, что якорь установлен в опорах, жестко связанных с корпусом.На фиг, 1 изображено устройство, общий вид; разрез; на фиг. 2 - разрез А - А на фиг. 1.В корпусе 1 на подшипниках 2 установлена гильза статора 3 с обмотками 4. Гильза статора через окна в крышке 5 корпуса 1 жестко соединена посредством винта 6 и сухаря 7 с концом торсионной пружины 8. Другой конец торсионной пружины соединен с якорем 9, расположенным в подшипниках.Макаренко а КорректорПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная, 4 10, закрепленных в корпусе. На переднем конце якоря шарнирно установлен...

Номер патента: 207070

Опубликовано: 01.01.1968

Авторы: Исаев, Лушин, Сахаров

МПК: B24B 19/06, B24B 35/00

Метки: доводки, желобчатых, колец, поверхностей, суперфиниша, шариковых

...части, жестко закрепленный на стержне.1-1 а фиг. 1 изображено описываемое устрой ство; на фиг. 2 - то же, разрез по А - А.Устройство состоит из якоря 1 и статора 2 с обмотками возбуждения 5, подключаемыми к источнику переменного тока через регулируемое сопротивление 4. 25С одного конца якоря шарнирно установлен доводник б с абразивным инструментом б, с другого конца - жестко закреплена на стерж 11 е торсионная пружина 7. Регулируя натяжение цилиндрической пружины 8 гайкой 9, че рез поршень 10, упорный подшипник 11, шток 12, и доводник а, изменяют усилие прижима абразивного инструмента, С помощью сухаря И и прижимного винта 14 изменяется длина рабочей части торсионной пружины, жесткость которой определяет настройку якоря в резонанс...

Номер патента: 1103999

Опубликовано: 23.07.1984

Авторы: Ахмедов, Кожевников, Морозов

МПК: B24B 19/06

Метки: доводки, желобчатых, колец, поверхностей, подшипников, шариковых

...рабочей части торсиона 11. Регулятор 10 размещен в подшипнике 2. На корпусе 1 установлены сухари 13 с упругими упорами 14, каждый из которых состоит из резьбовой втулки 15, гайки 16 и расположенного между ними упругого элемента 17. Винт 18 соединяет все эти три детали. Упоры 14 закрепляются в сухарях 13 при помощи контргаек 19. Винты 18 коцтактируют с микропереключателями 20, установленными на кронштейнах 21. 5 О )5 20 25 ЗО 35 40 45 50 55 Устройство работает следующим образом. В обмотку статора 4 подается питающее напряжение, электромагнитное поле, взаимодействуя с магнитным якорем 3, создает крутильные колебания в упругой системе, созданной торсиоцоми установленной на подшипниках.Якорь 3, исполнительный орган 7 с абразивным оруском 2...

Номер патента: 1458185

Опубликовано: 15.02.1989

Авторы: Безрук, Ковалев, Фаловский, Шубин, Щербаков

МПК: B24B 37/02

Метки: вращения, доводки, поверхностей

...8, а затем осуществляют доводку деталей вращением и продольным перемещением шпинделя 5. Формула изобретения 2. Устройство по п.1, о т л и ч аю щ е е с я темчто оно снабжено смонтированным на шпинделе изделия механизмом правки,3, Устройство по п.2, о т л и ч аю щ е е с я тем, что механизм правки выполнен .электроэрозионным. Составитель А.Шутов Редактор М.Товтин Техред Л.Сердюкова Корректор И,МускаЗаказ 306 ее 19 Тираж 663 ПодписноеВНеьееГП 1 Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к механической обработке, а именно к доводочным устройствам, может быть использовано в процессе...
