Решетный сепаратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

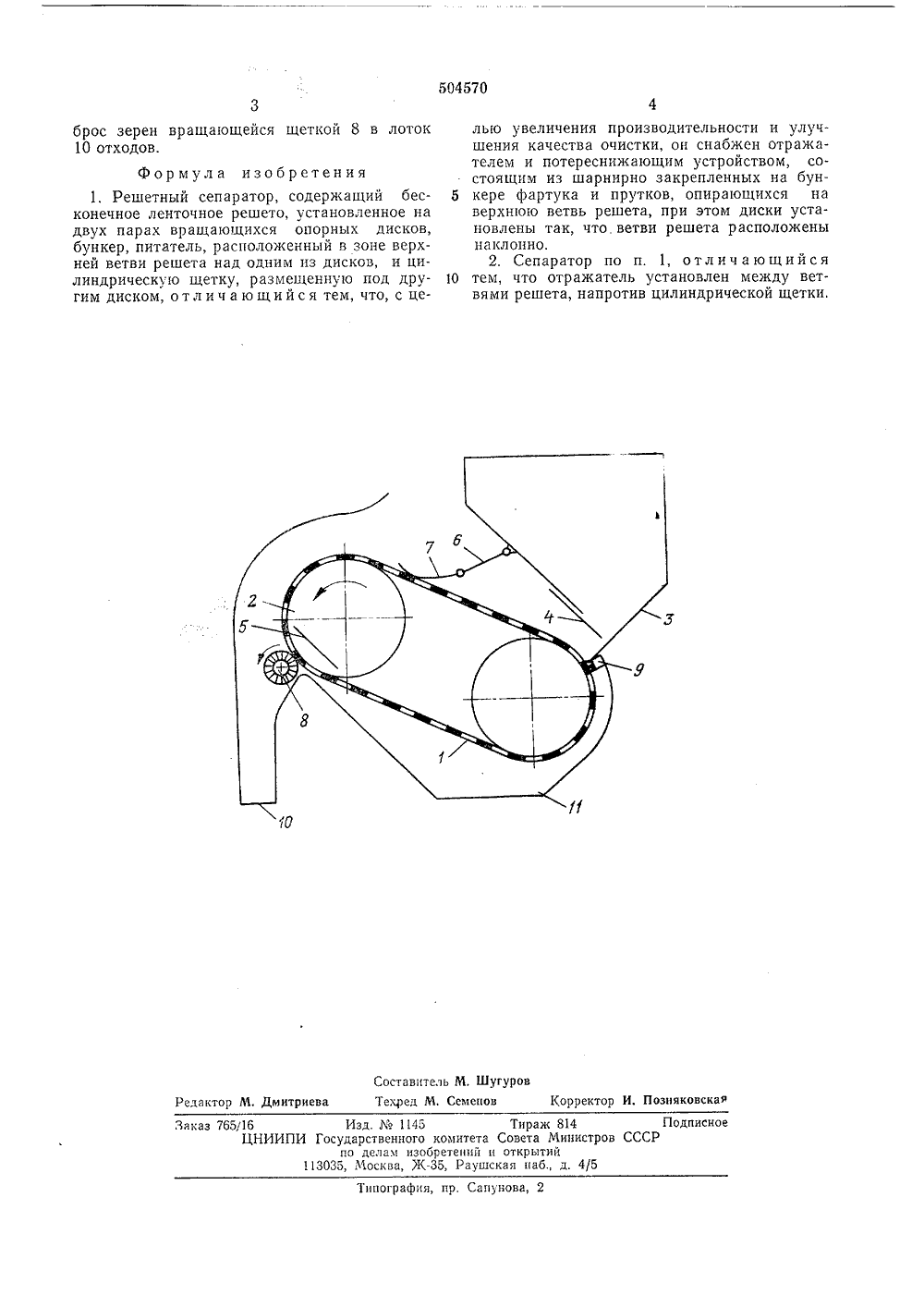

(23 ит вета Министров СССРо делам изобретений и открытий 53) УДК 621,928.22(088.8) убликовано 28,02,76. Бюллетень8 та опубликования описания 26.04,76(72) Авторы изобретения М, В. Киреев, Л, И. Ерошенко и Г. Е. Травина енинградский ордена Трудового Красного Знамени сельскохозяйственный институт(54) РЕШЕТ Это достигается отражателем и п вом, состоящим из бункере фартука верхнюю ветвь ре новлены так, что наклонно, Отраж между ветвями -ре ской щетки. Изобретение относится к машинам для очистки семян сельскохозяйственных культур, в частности к решетным сепараторам для предварительной очистки поступающего от комбайна зерна.Известен сепаратор, содержащий бесконечное ленточное решето, установленное на двух парах вращающихся опорных дисков, бункер, питатель, расположенный в зоне верхней ветви решета над одним из дисков, и цилиндрическую щетку, размещенную под другим диском.Однако при очистке таким сепаратором зерна, поступающего от комбайна, происходит забивание его сепарирующей поверхности, что приводит к снижению производительности и выносу зерна в отходы, то есть к снижению качества очистки.Цель изобретения - увеличить производительность и улучшить качество очистки,тем, что сепаратор снабжен отереснижающим устройстшарнирно закрепленных на и прутков, опирающихся на шета, при этом диски уста- ветви решета расположены атель при этом смонтирован шета, напротив цилиндричеНа чертеже изображен предлагаемый сепаратор.Он содержит бесконечное ленточное решето1, установленное на двух парах вращающихся5 опорных дисков 2, бункер-питатель 3 с регулируемой заслонкой 4, отражатель 5, потереснижающее устройство, состоящее из шарнирно закрепленных на бункере фартука 6 и прутков 7; щетки 8 и 9 и лотки 10 и 11.10 Опорные диски 2 установлены с образованием наклона ветвей решета, а отражатель 5размещен между ветвя ми решета, напротивцилиндрической щетки,Сепаратор работает следующим образом.15 Неочищенное зерно подается в бункер-питатель 3, откуда через регулируемую заслонкой4 щель поступает на движущееся решето 1.Зерно и мелкие примеси проходят вначале вотверстия верхней, а затем в отверстия ниж 20 ней ветви решета и выходят в лоток 11 приема очищенного зерна,Крупные примеси выносятся решетом 1 влоток 10 отхода крупных примесей. Поверхность решета очищается от застрявших при 25 месей цилиндрической щеткой 8.Потереснижающее устройство сдерживаетлетящие и идущие по поверхности решета зерна и способствуют их проходу через решето1. Отражатель 5 направляет поток летящих30 частиц в нижнюю зону и предотвращает вы504570 Составитель М, ШугуровТехред М, Семенов Корректор И. Позияковс митрие едактор аказ 765 Изд.1145 Тираж 814 ПИ Государственного комитета Совета Министров по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5ПодписСР Н Типография, пр. Сапунов брос зерен вращающейся щеткой 8 в лоток10 отходов. Формула изобретения1. Решетный сепаратор, содержащий бесконечное ленточное решето, установленное на двух парах вращающихся опорных дисков, бункер, питатель, расположенный в зоне верхней ветви решета над одним из дисков, и цилиндрическую щетку, размещенную под другим диском, отличающийся тем, что, с целью увеличения производительности и улучшения качества очистки, он снабжен отражателем и потереснижающим устройством, состоящим из шарнирно закрепленных на бун кере фартука и прутков, опирающихся наверхнюю ветвь решета, при этом диски установлены так, что, ветви решета расположены наклонно.2. Сепаратор по п. 1, отличающийся 10 тем, что отражатель установлен между ветвями решета, напротив цилиндрической щетки,
СмотретьЗаявка
1875124, 26.01.1973
ЛЕНИНГРАДСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
КИРЕЕВ МИХАИЛ ВАСИЛЬЕВИЧ, ЕРОШЕНКО ЛЕОНИД ИВАНОВИЧ, ТРАВИНА ГАЛИНА ЕВГЕНЬЕВНА
МПК / Метки
МПК: B07B 1/10
Опубликовано: 28.02.1976
Код ссылки
<a href="https://patents.su/2-504570-reshetnyjj-separator.html" target="_blank" rel="follow" title="База патентов СССР">Решетный сепаратор</a>
