Щеткодержатель электрической машины

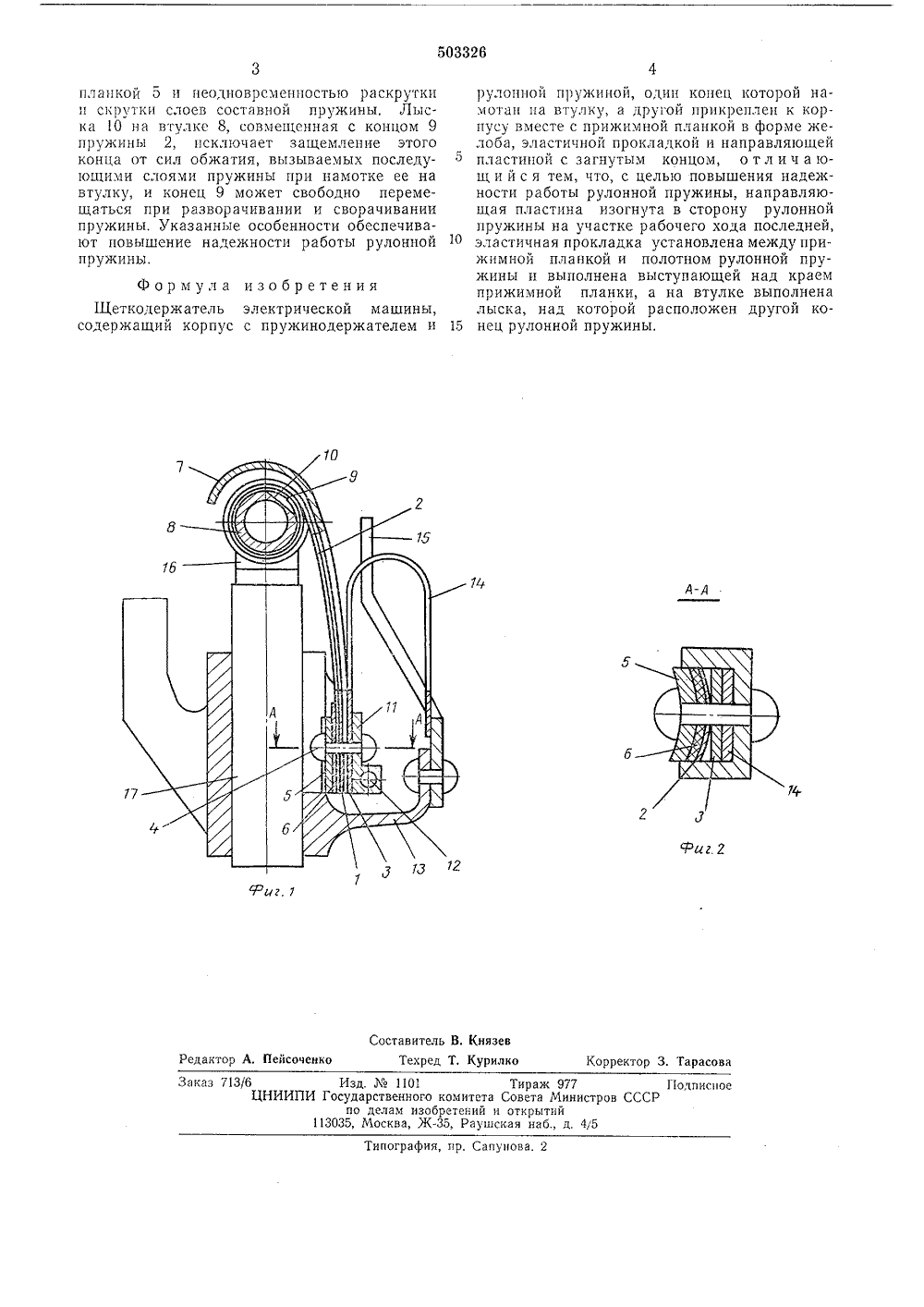

еъфр цук; О П И б А Н-"И 11 5 О 3326 Союз Советских Социалистических Реслблик(21) 2073974/249/40 2) Заявлено 11.11.7 с присоединение явкиГосударственнык комитет Совета Министров СССР(088.8) делам изооретени и открыти Дата опубликован писания 15.0 72) Авторы изобретения. Г, Щербаков, В, И. Бочаров, А. П. Фомин,и В, И, Захаров ванченк 71) Заявитель ИНЬ ЕРЖАТЕЛЪ ЭЛЕКТРИЧЕСКОЙ 4) Изобретение относится к области электро- машиностроения.Известны щеткодержатели электрической машины с рулонной наяимной пружиной, которая снабжена направляющей пластиной с загнутым в сторону рулонной пруяины свободным концом, второй конец которой вместе с прижимной жесткой планкой, выполненной в форме желоба, эластичной прокладкой и другим концом рулонной пружины прикреплены к корпусу щеткодержателя. Однако такая конструкция щеткодеркателей не обеспечивает достаточной надеяности работы рулонной пружины, так как возможен обратный изгиб пружины и излом последней.Для повышения надежности работы рулонной пружины в предлагаемом щеткодержателе 1 а 11 равля 1 ощая пластина нзонута В сторону рулонной пружины на участке рабочего хода последней, эластичная прокладка установлена между прижимной планкой и по,лотном рулонной пружины и выполнена выступающей над краем прижимной планки, а на втулке выполнена лыска, над которой расположен другой конец рулонной пружины,На фиг, 1 изображен предложенный щеткодержатель, общий вид; на фиг. 2 - пружинодсржатель, разрез.Развернутый конец 1 рулонной пружины 2 прилегает к направляющей пластине 3. Между головкой заклепки 4 и пружиной установлены прижимная плагка 5, имеющая форму желоба в направлении развертки пружины, и эластичная прокладка 6, изготовленная, например, из резины. Прокладка 6 установлена 5 между нрикизной планкой 5 и развернутым концом пруж 1 ны 2 и выступает над краез 1 планки в направлении рабочего хода пружины. Направляющая пластина имеет предохранительный крючкообразный загиб 7, пред 10 назначенный для предотвращения случайной раскрутки всей пружины при ее отводе от щетки, и на участке рабочего хода пружины 2 выполнена вогнутой в ее сторону. На втулке 8, на которую намотана пружина 2 другим15 своим концом 9, выполнена лыска 10. Эта лыска совмещена с концом 9 пружины 2, Пружинодержатель 11 закреплен и может поворачиваться на оси 12, установленной в корпусе 13. Фиксация рулонной пружины 2 в ра 20 бочем и нерабочем положениях осуществляется при помощи фиксирующей 11-образной пружины 14 и вилки 15. Втулка 8 установлена через переходные элементы на электро- изоляционную накладку 16 щетки 17,25 При отводе пружины 2 от щетки вопутость направляющей пластины 3 исключает изгиб этой пластины в обратную сторону, тем самым предотвращая обратную развертку рулонной пружины. Эластичная прокладка 630 исключает эффект концентрации механических напряжений, вызываемых прижимной503326 Аб Составитель В, Князеведактор А, Пейсочеико Техред Т, Курилко Корректор 3. Тарасов Заказ 713/6ЦНИ Изд,101 Тираж 977 И Государственного комитета Совета Министр по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5ПолписпоССР ография, пр. Сапуно планкой 5 и неодновременпостью раскрутки и скрутки слоев составной пружины, Лыска 10 на втулке 8, совмещенная с концом 9 пружины 2, исключает защемление этого конца от сил обжатия, вызываемых последующими слоями пружины при намотке ее на втулку, и конец 9 может свободно перемещаться при разворачивании и сворачивании пружины. Указанные особенности обеспечивают повышение надежности работы рулонной пружины. Формула изобретения Щеткодерж атель электрической машины,содержащий корпус с пружинодержателем и рулонной пружиной, один конец которой намотан па втулку, а другой прикреплен к корпусу вместе с прижимной планкой в форме желоба, эластичной прокладкой и направляющей пластиной с загнутым концом, о т л и ч а ющ и й с я тем, что, с целью повышения надежности работы рулонной пружины, направляющая пластина изогнута в сторону рулонной пружины на участке рабочего хода последней, эластичная прокладка установлена между прижимной планкой и полотном рулонной пружины и выполнена выступающей над краем прижимной планки, а на втулке выполнена лыска, над которой расположен другой ко нец рулонной пружины,
