Параметрон
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 502485
Авторы: Коваль, Лавриненко
Текст

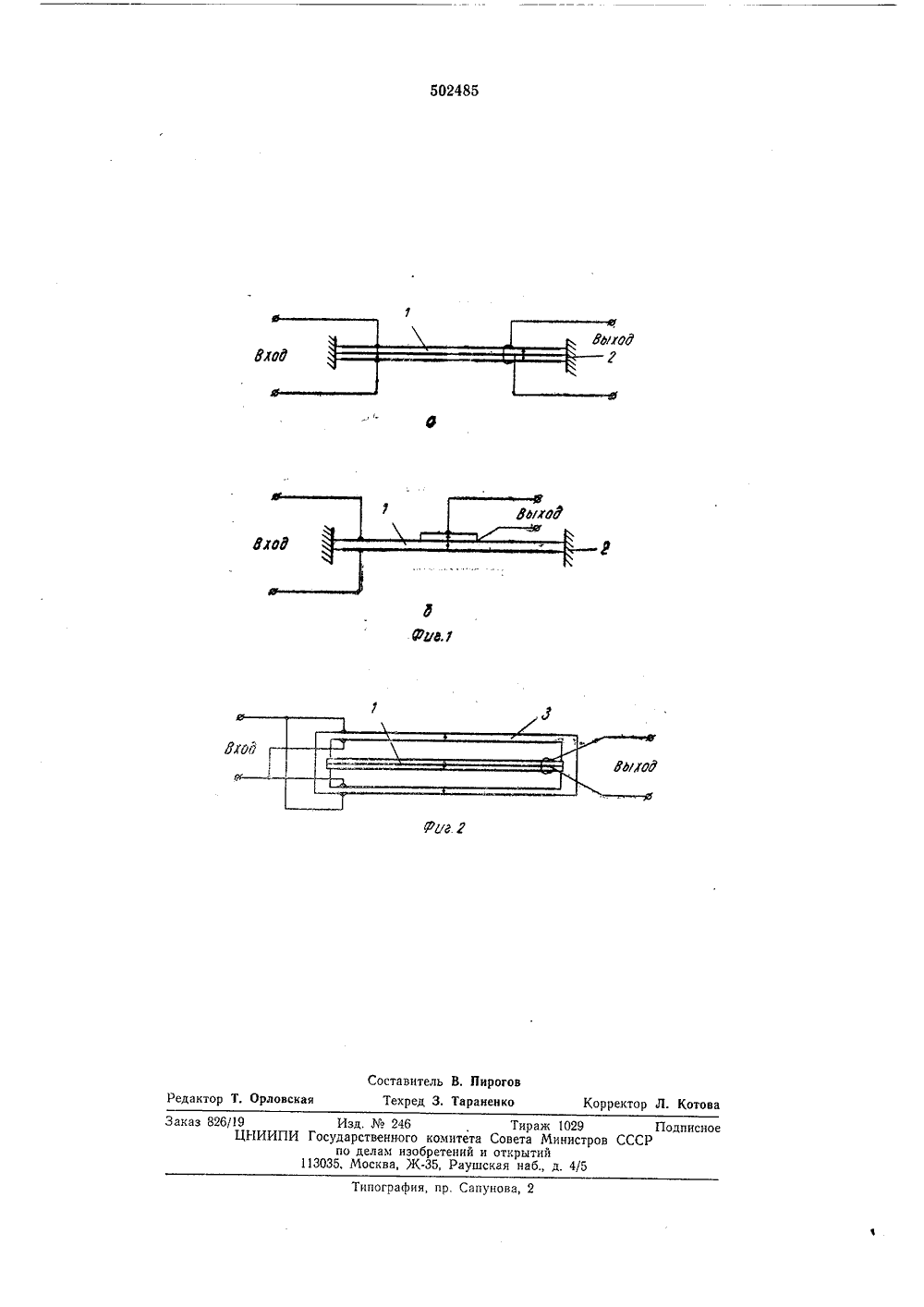

(и 1 502485 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 05,02,76. Бюлле Государственнмн комитет Совета Министров СССР(088.8) ьо делам иобретений и открытийта опубликования описания 14.04.76(71) Заявитель Киевский ордена Ленина политехнический институт меии 50-летия Великой Октябрьской социалистической революци(54) ПАРАМЕТ Изобретение относится к радиоэлектронике и может быть использовано для деления и умножения частоты, усиления сигналов, а также в качестве запоминающего устройства.Известны параметроны, содержащие резонансную систему и элемент с энергоемким параметром, которые выполнены на электрических контурах.Однако эти параметроны не работают на низких частотах, громоздки и не обеспечивают полной электрической изоляции входных цепей от выходных,В предложенном параметроне указанные недостатки устранены за счет того, что резонансная система параметрона и элемент с энергоемким параметром выполнены в виде пьезотр ансформаторного элемента.На фиг. 1,а и б, и фиг. 2 показан предложенный параметрон, варианты.Параметрон представляет собой пьезотрансформаторный элемент 1 (а - биморфный, б - однослойный), закрепленный с обеих сторон на опоре 2 (например, с помощью клея). Пьезоцрансформаторный элемент выполнен из пьезокерамических пластин, поляризованных по толщине, на которые нанесены электроды заданной конфигурации.Биморфный элемент может быть заключен в возбудитель 3 (см. фиг. 2). В обоих случаях пьезотрапсформаторный элемент представляет собои параметрическую резонансв которой возможно возбуждениРезонансной частотой 1 р или чной ей.5 Устройство работает следующим образом.При приложении напряжения к входнымэлектродам (фиг. 1) за счет обратного пьезоэффекта возникает продольная деформация, которая вызывает изменение натяжения в пье зоэлементе. Таким образом, возбудительнаячасть пьезоэлемента выступает как генератор накачки, а механическое натяжение, возникающее в пьезоэлементе, является энергоемким параметром системы.15 В, конструкции, изображенной на фиг. 2,роль генератора накачки играет возбудитель.При приложении к возбудителю напряжения с удвоенной частотой 21 р происходит параметрическое возбуждение системы на частоте р.20 Формула изобретенПараметрон, содержащий резонансную систему и элемент с энергоемким параметром, о тл и ч а ю щ и й с я тем, что, с целью снижения 25 частоты, уменьшения габаритов и обеспеченияполной электрической изоляции входной и выходной цепей параметрона, резонансная система и элемент с энергоемким параметром выполнены в виде пьезотрансформаторного эле мента.аказ 826/19ЦНИ ПодписноеССР Типография, пр. Сапуно Изд,246 И Государственного по делам изоб 113035, Москва, Ж Тираж 1029митета Совета Министротений и открытий
СмотретьЗаявка
1901668, 27.03.1973
КИЕВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМЕНИ 50 ЛЕТИЯ ВЕЛИКОЙ ОКТЯБРЬСКОЙ СОЦИАЛИСТИЧЕСКОЙ РЕВОЛЮЦИИ
КОВАЛЬ ВИТАЛИЙ СТЕПАНОВИЧ, ЛАВРИНЕНКО ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H03K 3/47
Метки: параметрон
Опубликовано: 05.02.1976
Код ссылки
<a href="https://patents.su/2-502485-parametron.html" target="_blank" rel="follow" title="База патентов СССР">Параметрон</a>
