Затвор к разборной форме для изготовления центробежным способом изоляционных сегментов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 50005
Автор: Коровин
Текст

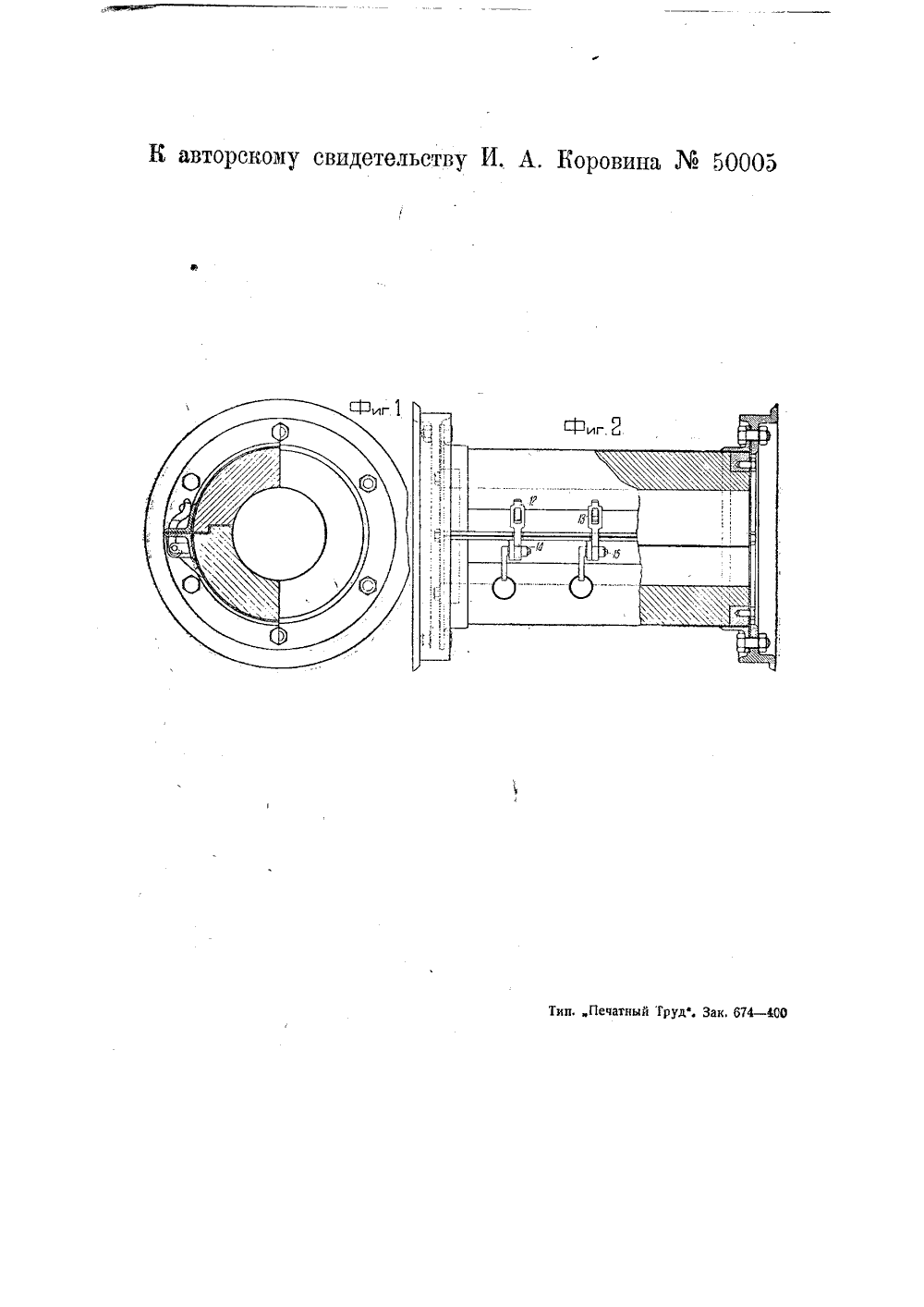

Класс 80 а, 56 ВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСЯН вления центробежнымгментов. затвор Кзгото ых с орме для золяцион ельству И.года (спр. детельства оп азборнои способом Ко пер овина, заявленномув.171767),но 31 августа 193 б года. авторскому свидет 25 июня 193 выдаче авторского свлнк изображает вид фори с частичным попе- и фиг. 2 - ее боковой Предмет изобретения.вор к разборной форме для изгоия центробежным способом изонных сегментов, отличающийся то накладка 72 затвора для скреп- частей формы надета на поворотксцентриковую ось с рукояткой 75. товлен ляцио тем, членияную э Известны формы для изготовления центробежным способом изоляционных сегментов, представляющих разъемный барабан с привернутыми на концах бандажами, с применением изогнутых перегородок для получения четвертей в продольных стыках. Разъемные барабаны соединены при посредстве болтов.Разборная форма, согласно изобретению, в отличие от уже известных форм имеет вместо скрепляющих ее болтов быстро замыкаемый затвор, в котором накладка для скрепления частей формы запирается эксцентричной осью при повороте рукоятки,Фиг. 1 чертежамы торцевой частречным разрезомвид.Затвор состоит из стойки 74, приваренной к фланцу одной половины формы, накладки 72 затвора, вкладываемой в означенную стойку, и эксцентриковой оси с рукояткой 75, проходящей как через стойку 74, так и через накладку 72. На второй половине формы приварена щеколда 73. Эксцентриковая ось выполнена таким образом, чтобы наибольшее прижатие фланцев происходило ранее, нежели ее рукоятка 75 подойдет и прижмется к стенке формы (примерно, при недоходе ручки до стенки формы на угол в 15),Такой расчет эксцентриковой оси обеспечивает некоторое ослабление натяжения фланцев по занятии ручкой положения у стенки формы. Резиновая прокладка, помещаемая между фланцами, своей упругостью компенсирует означенные ослабления затвора. Такое состояние затвора исключает выход эксцентриковой оси из занятого положения при случайных толчках и при действии центробежной силы.
СмотретьЗаявка
171767, 25.06.1935
Коровин И. А
МПК / Метки
МПК: B28B 21/80
Метки: затвор, изоляционных, разборной, сегментов, способом, форме, центробежным
Опубликовано: 31.08.1936
