Генератор функций уолша
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

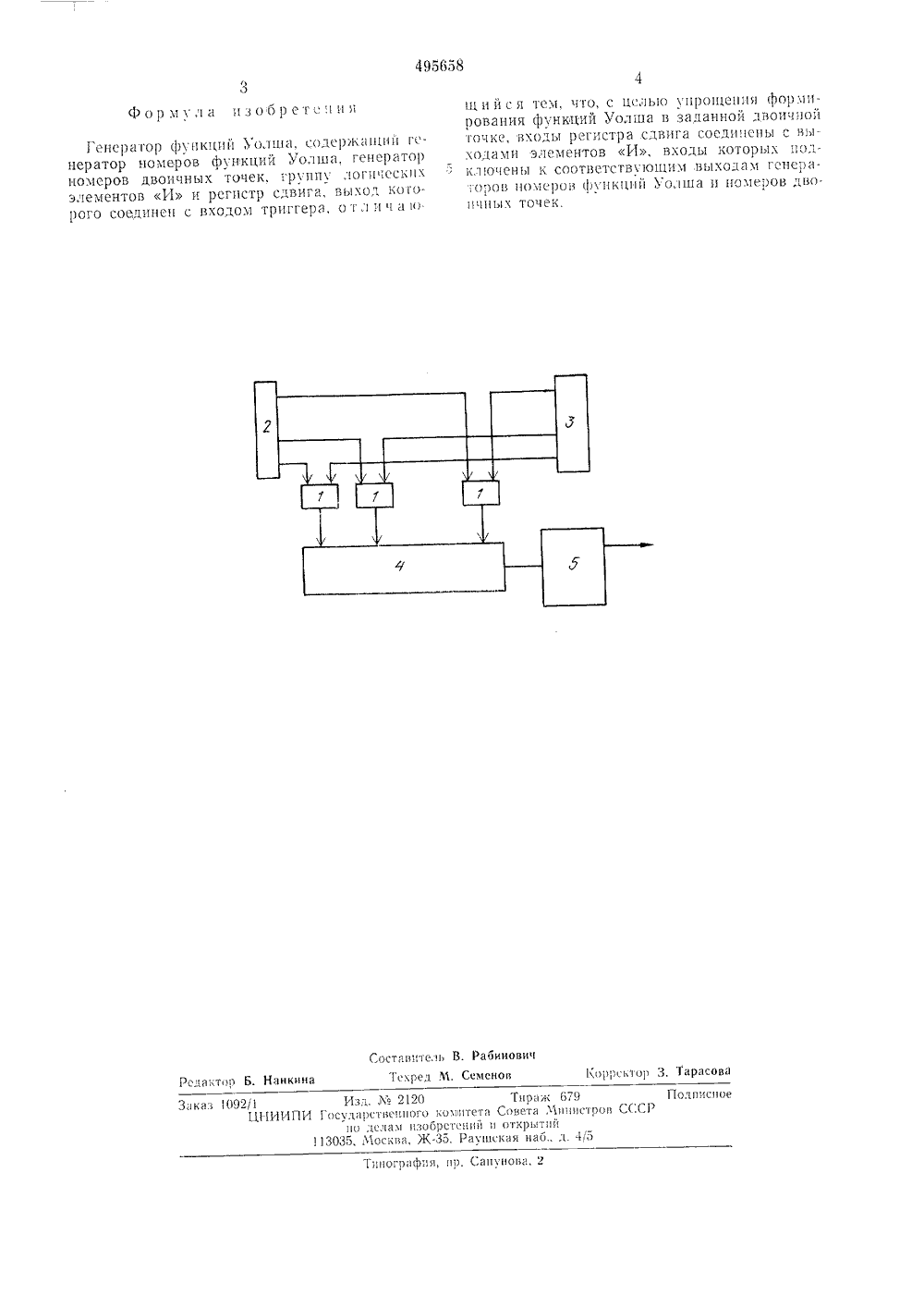

111) 495658 Союз Советских Социалистических Республик(51) М. Кл. С 061 1102 2) Заявлено 25,(21) 2018619/18-24 присоед м заявкиасударственныи комитет авета .Министров СССР по делам изобретений(о 3) УДК 681,32 ь(088.8) открытии 2) Авторы изобретения В. И. Рабинович и Э. ф. Шушлейнервосибирский электротехнический институ 71) Заявитель 4) ГЕНЕРАТОР ФУ Й УОЛ егистрядов,Последова4, поступаетвы;оле котоформируетсчество единсти четно,0 случае. ельность, заьписаннна счетный вход того по окончаниизначение т, (Х;) =ц в слвигаемой посли Ю (Х;)=0 -ая в регистре риггера 5, на цикла сдвига 1, если колилеловатсльн в противно а- м Изобретение относится к области автоматики и вычислительной техники, в частности к генераторам дискретных функций и может быть иопользовано в аппаратуре сжатия информации, в телевидениями для передачи изображений, при обработке сигналов, раопознавании образов, в связи и т, д.Известно устройство, содержащее тенератор номеров функций Уолша, генератор номеров двоичных точек, группу логических элементов И и регистр сдвига, выход которого соединен с входом триггера,Недостатком устройства является сложность реализации формирования функций Уолша в заданной двоичной точке.Цель изобретения - -упрощение формирования функций Уолша в заданной двоичной точке.Поставленная цель достигается тем, что в известном устройстве входы регистра сдвига соединены с выходами элементов И, входы которых подключены к соответствующим выходам генераторов номеров функций Уолша и номеров, двоичных точек.На чертеже приведена блок-схема генератора функций Уолша.Устройство для генерации 2" функций Уолша состоит из группы логических элементов И 1, входы каждого из которых соединены с выходами генератора 2 номеров функций у олша и с выходами генератора 3 номеров двоичных точек. Выходы элементов И подключены ко вхолам регистра сдвига 4, а его выход соединен со входом триггера 5.5 Устройство работает следующим образом.На входы группы элементов И 1 подается двоичный код номера функции Уолша а и двоичный код номера лвоичной точки 1, причем на входы каждого элемента И 1 пода ются одноименные разряды чисел а и 1.Исходное состояние счетного триггера 5 -единичное. При наличии двух единичных сигналов (высоких потенциалов) на входе одного из элементов И 1, во врсмя поступления ко лов чисел а и 1 с его выхода в соответствующую ячейку регистра сдвига запишется единица. При любой другой комбинации двоичных сигналов на входах элемента И 1 в ячейку регистра сдвига 4 запишется н ль.20 В результате количество единиц в р есдвига 4 будет равно количеству разрвкоторых и а, и 1 равны 1.Корректор 3, Тарасова Редактор Б. "панкина Закан 092/1 Иад, М 2120 Тираж 679 Поапис 1 ое ЦПИИПИ Госуаарствсиного комитета Совета Министров СССР ио ислам ивобрсгеиий и открыл ии 113035, Москва, Ж, Рауииская наб., д 45Типография, ир, Сапунова, 2 Гснс)иго) фуцкццЙ Уо,1 ц 111) содс 1)кац 1 иц Генератор номеров функций Уолша, генератор номеров двоичных точек, группу логических элементов И и регистр сдвига, выход ко 1 орого соедпцсц с входом триггера, о т л ц ч и и 1 1 ц и й с 51 гем, и 10) с целью )цро 1 цсцц 51 фор ми. ровани 51 функций Уолша в заданной двоичной гочке, входы регистра сдвига сосдц 11 сцы с выходами элементов И, входы которых по;1- ключены к соответствуюшим выходам гсцсра-,о;.)ов цомсров функций Уолша ц номеров;1 воцчцых точек.
СмотретьЗаявка
2018619, 25.04.1974
НОВОСИБИРСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ
РАБИНОВИЧ ВЛАДИМИР ИЗРАИЛЬЕВИЧ, ШУШЛЕЙНЕР ЭДУАРД ФИЛИППОВИЧ
МПК / Метки
МПК: G06F 1/025, G06F 17/14
Метки: генератор, уолша, функций
Опубликовано: 15.12.1975
