Пульсатор для градуировки датчиков давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

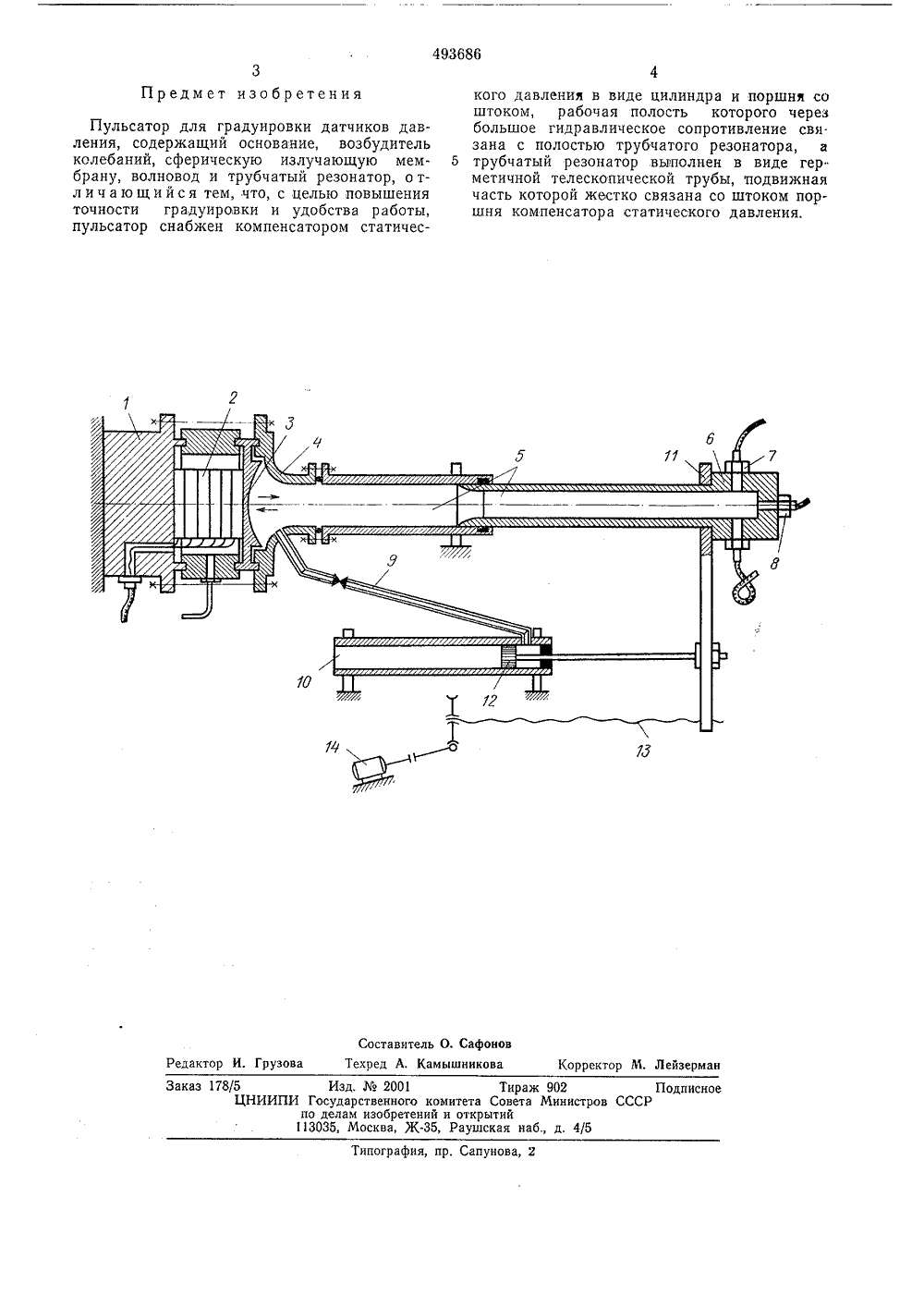

(ц 493686 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 25.06.74 (21) 2036824(18-1 51) М. Кл. б 017 27/00 аявки М с присоединение Государственный комитет 23) Приоритетпубликовано 30,11,75. Совета Министров СССРло делам изобретенийи открытий юллетень М 4(53) УДК 531.787(088,8) Дата опубликования описания 26.02.74) ПУЛЬСАТОР ДЛЯ ГРАДУИРОВК ДАТЧИКОВ ДАВЛЕНИЯпиальна 1, возбу- излучаюый волно- онцентра- ескопичесголовкой и 8 датчиИзобретение относится к измерительной технике, а именно к средствам для градуировки датчиков давления в динамическом режиме,Известны пульсаторы, содержащие основание, на котором укреплен пьезокерамический преобразователь, сферическую излучающую мембрану, экспоненциальный волновод-концентратор и сменные трубчатые резонаторы.Цель изобретения - повьешение точности градуировки и обеспечение удобства работы,Это достигается тем, что пульсатор снабжен компенсатором статического давления в виде цилиндра и поршня со штоком, рабочая полость которого через большое гидравлическое сопротивление связана с полостью трубчатого резонатора, а трубчатый резонатор выполнен в виде герметичной телескопической трубы, подвижная часть которой жестко связана со штоком поршня компенсатора статического давления. На чертеже приведена принцсхема пульсатора.Пульсатор содержит основаниецитель 2 колебания, сферическующую мембрану 3 и экспоненциальнвод-концентратор 4. К волноводу-ктору присоединен герметичный телкий резонатор 5, оканчивающийся6 с градуируемыми 7 и образцовым ками давления. В основании телескопический резонатор соединен трубкой 9 большого гидравлического сопротивления с полостью за поршнем компенсатора 10 статического 5 давления. Подвижная труба телескопическогорезонатора жестко связана с помощью траверсы 11 со штоком поршня 12 компенсатора и тяговым винтом 13 с механизмом передвижения телескопа 14.10 Пульсатор работает следующим образом.В головку 6 помещают градуируемые 7 иобразцовый 8 датчики давления. Телескопический резонатор 5 и шток вторшня 12 компенсатора давления устанавливают в исход ное положение. Возбудитель колебаний и телескопический резонатор заполняют рабочей средой и создают необходимое статическое давление. Включают возбудитель колебаний и путем изменения частоты возбуждения на страивают на резонансную частоту телескопический резонатор, снимают показания. Для плавной регулировки резонансной частоты телескопического резонатора, устанавливают необходимую частоту возбуждения и путем 25 изменения длины резонатора получают резонансную частоту. При этом изменения первоначально заданного статического давления не происходит, так как за счет движения поршня компенсатора суммарный объем те- ЗО лескопического резонатора и компенсатораостается постоянным.а оно ставите актор И. Грузова Техред А. Камышникова Корректор М, Лейзерман з 178/5ЦНИИ Изд.2001 Государственного ко по делам изобретений 13035, Москва, Ж,Тиражтета Советаоткрытийаушская на 90 Ми ПодписноеСССР тр б д. Типография, пр. Сапунова,Пульсатор для градуировки датчиков давления, содержащий основание, возбудитель колебаний, сферическую излучающую мембрану, волновод и трубчатый резонатор, о тл и ч а ю щ и й с я тем, что, с целью повышения точности градуировки и удобства работы, пульсатор снабжен компенсатором статического давления в виде цилиндра и поршня со штоком, рабочая полость которого через большое гидравлическое сопротивление свя зана с полостью трубчатого резонатора, а 5 трубчатый резонатор выполнен в виде герметичной телескопической трубы, подвижная часть которой жестко связана со штоком поршня компенсатора статического давления.
