Генератор импульсов магнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 491197
Автор: Карасов
Текст

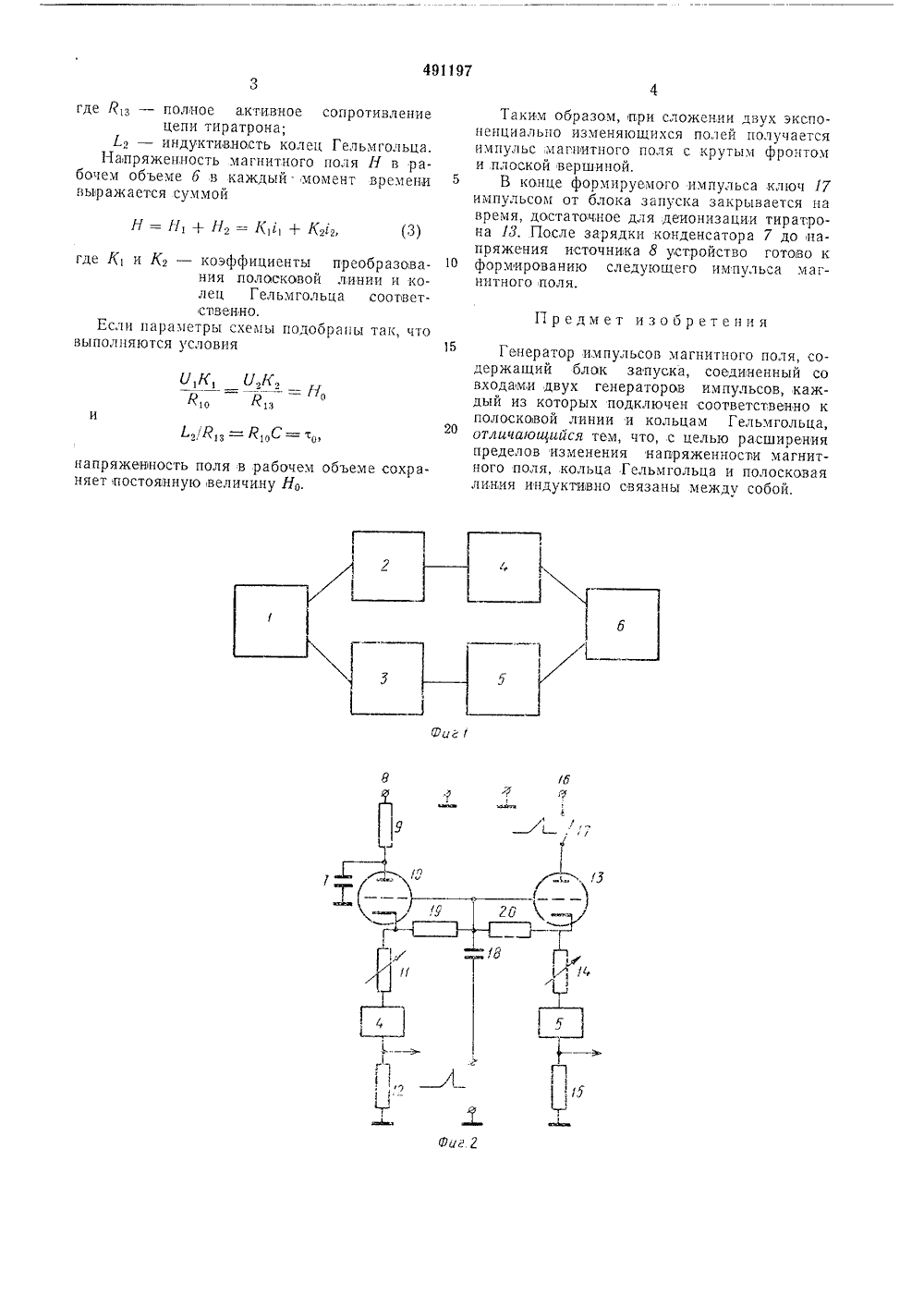

Союз Советских Социалистических Республикб 1) Дополнительное к авт. свид-ву -22) Заявлено 20,03.74 (21) 2006018/26-2 1) М. Кл. Н 031 с 3/45Н 03117/б 4 присоединением ки осударственныи комите овета Министров ССС(088.8) убликовано 05,11.75, Бюллетень Х та опубликования описания 18.03. по делам изобретений и открытий(72) Авторизобретени П. И. Карасов тский государственный педагогический инст(54) ГЕНЕРАТОР ИМПУЛЬСОВ МАГНИТНОГО П о - полное дктцепи тцратров цепи тцратр ением нарастающ вцос сопротивлениед 10.на 13 описываетсяй экспоненты урав с 1 з1., =1) - р13 Изобретение относится к импульсной техникев особенности к генераторам прямоугольных импульсов, магнитного, поля, в част 1 ости может быть использовано прц исследовании быстро перемагничивающихся образцов - магнитных пленок, ферритов и др.Известны генераторы импульсов магнитного поля, содержащие блок запуска, соединенный со входами двух генераторов импульсов, каждый из которых подключен соответственно к полосковой линии и кольцамГельмгольца.Цель изобретения - расширение пределовизменения напряженности магнитного поля.Предлагаемый генератор отличается тем,что кольца Гельмгольца и полосковая линияиндуктизно связаны между собой.На фиг, 1 изображена блок-схема устройства;,на фиг. 2 - принципиальная схема.Предлагаемое устройство состоит из блока запуска 1, генератора 2, нагруженного полосковой линией 3, и генератора 4, нагруженного кольцами Гельмгольца 5. Полосковаялиния и кольца Гельмгольца расположенытак, что в рабочем объеме б их магнитныеполя параллельны,Генератор 1 представляет собой емкостнорезистивный релаксатор с внешним запуском.Он имеет накопительный конденсатор 7, источник напряжения 8, балластный резистор 9, импульсный тиратрон 10, регулируемое дкгивное сопротивление 11, отрезок полосковой лцнцц 3 ц мдлоомый резистор 12. Генератор 2 состоит из тцратрона 13, регулируемого активного сопротивления 14, колец Гельмгольца 5 и малоомного резистора 15. Источник напряжения 16 подключен черсз,к,цоч 17. Через сеточць 1 е цепи 18 - 20 тцратроны подключены к блоку запуска. Ьлоком запуска можст быть генератор или электронная схема на базе задержанного мультивибратора, кл 1 очом 17 - электромехацическос реле или электронная лампа,Работает генератор следующим образом. При открытом ключе 17 положительным импульсом напряжения от блока запуска 1 открываются тцратроны 10 и 13. Ток в цепи тиратроца 10, достигнув максимума, уменьшается по экспонецццальному закону:1.2 Я= Й; = о Рие 5 1 где Я - полное активное сопротивлениецепи тиратрона;Е - индуктивность колец Гельмгольца,Напряженность магнитного поля Н в рабочем объеме 6 в каждый момент времени выражается суммой Н П + Н 2 = Л 111 + К 22 где К, и К, - коэффициенты преобразования полосковой линии и колец Гельмгольца соответсввенно,Если параметры схемы подобраны так, что выполняются условия напряжевность поля в рабочем объеме сохраняет постояиную величину Н,. Таким образом, при сложении двух экспоненциально изменяющихся полей получается импульс магнитного поля с крутым фронтом и плоской вершиной,В конце формируемого импульса ключ 17импульсом от блока запуска закрывается на время, достаточное для деионизации тиратрона 13. После зарядки конденсатора 7 до напряжения источника 8 устройство готово к 10 формированию следующего импульса магнитного поля. Предмет изобретения 15 Генератор импульсов магнитного поля, содержащий блок запуска, соединенный со входами двух генераторов импульсов, каждый из которых подключен соогветственно к полосковой линии и кольцам Гельмгольца, 20отличающиися тем, что, с целью расширенияпределов изменения напряженности магнитного поля, кольца Гельмгольца и полосковая линия индуктивно связаны между собой.
СмотретьЗаявка
2006018, 20.03.1974
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ ИНСТИТУТ
КАРАСОВ ПАВЕЛ ИЛЬИЧ
МПК / Метки
МПК: H03K 3/45
Метки: генератор, импульсов, магнитного, поля
Опубликовано: 05.11.1975
