Устройство для направленного повала деревьев

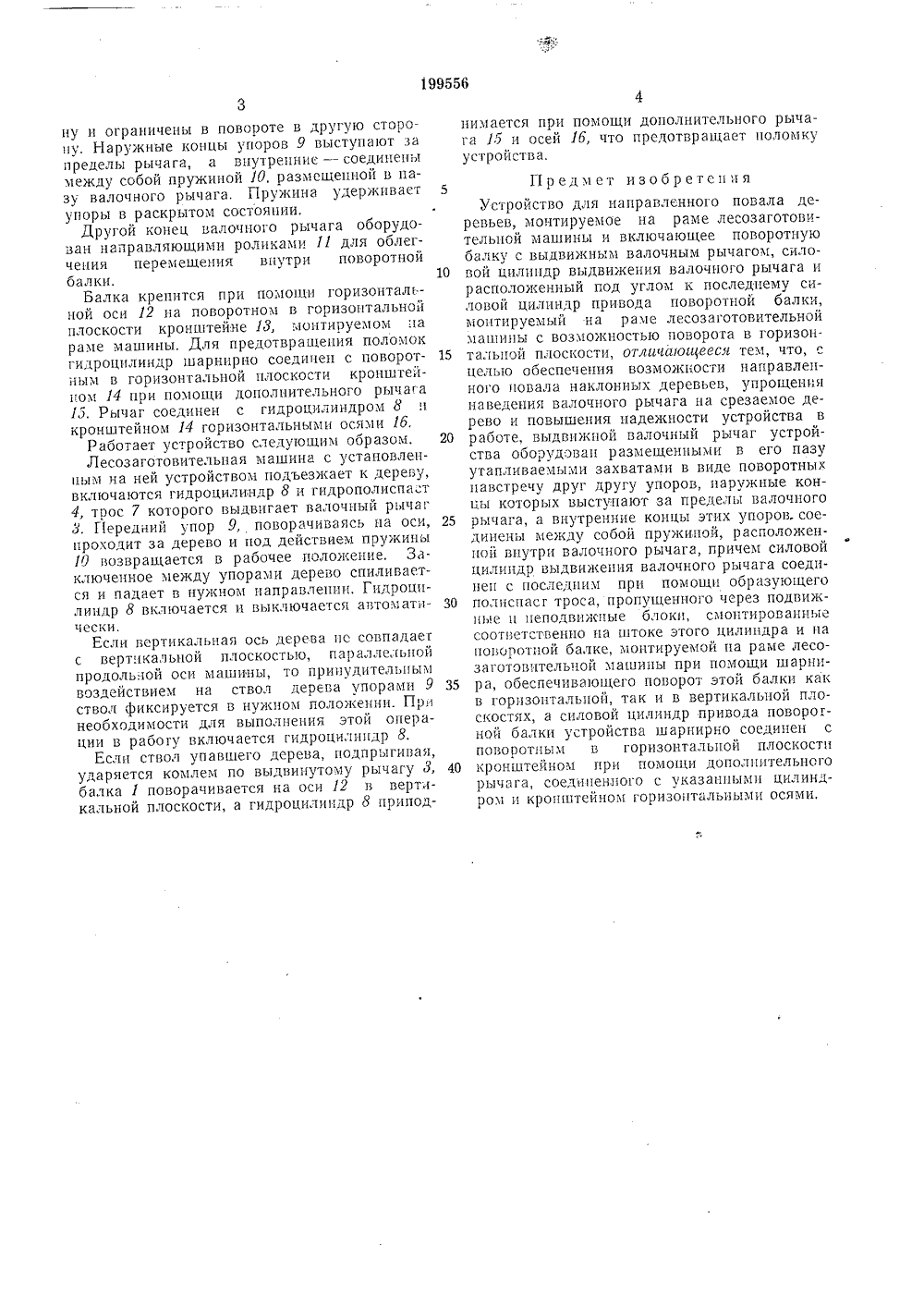

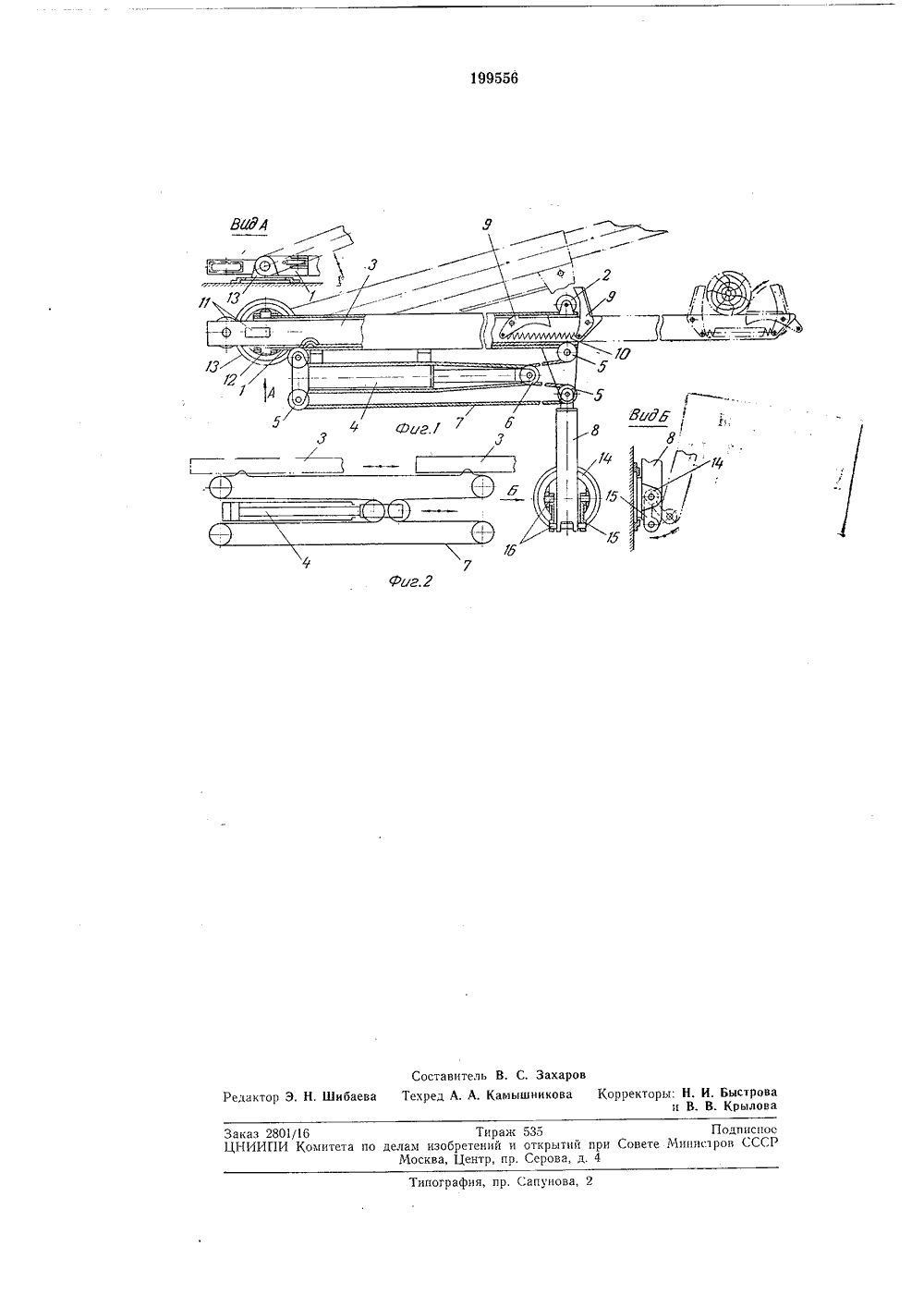

ОП ИСАН И ЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 199556 Союз Советскиз Социалистические Республик(088,8) Приоритет Комитет по делаев изобретений и открытий при Совете Министров СССРпублнкова З.Ъ 11.1967. Бюллетень15 ания описания 25,Л 11.196 ата опублнко Авторизобретен и И. Х, Хайкилевичый научно-исследовательский и проектно-конструкторский: .ут механизации и энергетики лесной промышленности Заявитель нтрал инст СХРОЙСХВО НАПРАВЛЕННОГО ПОВАЛ РЕВЬЕВ 2 Изобретение относится к устройствам для направленного повала дереььев и может быть использовано в качестве технологического оборудования валочных и валочно-трелевочных машин на лесозаготовках. 5Известиы устройства для направленного повала деревьев, монтируемые на раме лесозаготовительной машины н включающие поворотную балку с выдвижным валочным рычагом, силовой цилиндр выдвижения валоч ного рычага и расположенный под углом к последнему силовой цилиндр привода поворотной балки, монтируемый на раме лесозаготовительной машины с возможностью поворота в горизонтальной плоскости, 15Цель изобретения - обеспечить возможность направленного повала наклонных деревьев, упростить наведение валочного рычага на срезаемое дерево и повысить надежность устройства. Достигается это тем, что 20 выдвижной валочпый рычаг оборудован размещенными в его пазу утапливаемыми захватами и выполненными в виде поворотных навстречу друг другу упоров. Наружные концы упоров выступают за пределы рычага, а внут ренине - соединены между собой пружиной, расположенной внутри рычага. Силовой цилиндр выдвижения валочного рычага соединен с ним при помощи образующего полиспаст троса, пропущенного через подвижные и не подвижные блоки, Блоки смонтированы соо ветствснно на оке силооо цилиндра и н. поворотной балке. Балка установлена на р;. ме лесозаготовительной машины при помощ шарнира, обеспечивающего поворот этой балки как в горизонтальной, так н в вертикальной плоскостях, а силовой цилиндр привода балки горнзонтальнымн осями шарнирно соединен с поворотным в горизонтальной плоскости кронштейном прл помощи дополшлтельного рычага.На фиг.изображено описываемое устройство для направленного повала деревьев, общий внд; на фиг. 2 - схема запасовки троса гидрополиспаста.Усгройство состоит из поворотной балки 1 с направляющими роликами 2; выдвижного валочного рычага у, расположенного внутри балки; гидрополнспаста 4 с четырьмя неподтлижными Б и двумя подвижными 6 блоками н тросом 7, запасованным в блоки н прикрепленным концами к рычагу 3; гидроцилиндра К расположенного под углом к балке 1 и шарнирно с ней соединенного.Для захвата дерева на свободном конце валочного рычага шарнирно закреплены два захвата, выполненных в виде поворотных настречу друг другу упоров 9. Упоры расположены в пазу рычага таким образом, что могут свооолно поворачиваться в одну сторо 199556ну и ограничены в повороте в другую сторону. Наружные концы упоров 9 выступают за пределы рычага, а внутренние - соединены между собой пружиной 10, размещенной в пазу валочного рычага. Прукина удерживает упоры в раскрытом состоянии.Другой конец палочного рычага оборудован направляющими роликами 11 для оолегчения перемещения внутри поворотной балки.Балка крепится при помощи горизонтальной оси 12 на поворотном в горизонтальной плоскости кронштейне 18, монтируемом па раме машины. Для предотвращения поломок гидроцилиндр шарнирно соединен с поворотным в горизонтальной плоскости кронштейном 14 при помощи дополнительного рычага 1, Рычаг соединен с гидроцилиндром 8 и кронштейном 14 горизонтальными осями 1 б,Работает устройство следующим образом.Лесозаготовительная машина с установленным на ней устройством подъезжает к дереву, включаются гидроцилиндр 8 и гидрополиспаст 4, трос 7 которого выдвигает валочный рычаг 3, Передний упор 9, поворачиваясь па оси, проходит за дерево и под действием прукипы 10 возвращается в рабочее положение. Заключенное между упорами дерево спиливается и падает в нужном направлении. Гидроцнлиндр 8 включается и выключается автоматически.Если вертикальная ось дерева нс совпадает с вертикальной плоскостью, параллельной продольной оси машины, то принудительным воздействием на ствол дерева упорами 9 ствол фиксируется в нужном положении. При необходимости для выполнения этой операции в работу включается гидроцилиндр 8.Если ствол упавшего дерева, подпрыгивая, ударяется комлем по выдвинутому рычагу 3, балка 1 поворачивается на оси 12 в вертикальной плоскости, а гидроцилиндр 8 приподнимается при помощи дополнительного рычага 18 и осей 1 б, что предотвращает поломку устройства,Предмет изобретенияУстройство для направленного повала деревьев, монтируемое на раме лесозаготовительной машины и включающее поворотную балку с выдвижным валочным рычагом, сило вой цилиндр выдвижения валочного рычага ирасположенный под углом к последнему силовой цилиндр привода поворотной балки, монтируемый на раме лесозаготовительной машины с возмокностью поворота в горизон тальной плоскости, отличающееся тем, что, сцелью обеспечения возможности направленного повала наклонных деревьев, упрощени наведения валочного рычага на срезаемое дерево и повышения надежности устройства в 20 работе, выдвикпой валочный рычаг устройства оборудован размещенными в его пазу утапливаемыми захватами в виде поворотных навстречу друг другу упоров, наружные концы которых выступают за пределы валочного 25 рычага, а внутренние концы этих упоров, соединены между собой пружиной, расположенной внутри валочного рычага, причем силовой цилиндр выдвижения валочного рычага соединен с последним при помощи образующего 30 полиспаст троса, пропущенного через подвижшяе н неподвижные блоки, смонтированные соответственно на штоке этого цилиндра и на поворотной балке, монтируемой на раме лесозаготовительной машины при помоши шарни ра, обеспечивающего поворот этой балки какв горизонтальной, так и в вертикальной плоскостях, а силовой цилиндр привода поворотной балки устройства шарнирно соединен с поворотным в горизонтальной плоскости 40 кронштейном при помощи дополнительногорычага, соединенного с указанными цилиндром и кронштейном горизонтальными осями,пография, пр. Сапунов Заказ 2801/16 Тираж 535ЦНИИГ 1 И Комитета по делам изобретений и открытий прМосква, Центр, пр. Серова, д. 4 Подписное вете Мшписзров СССР
