Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

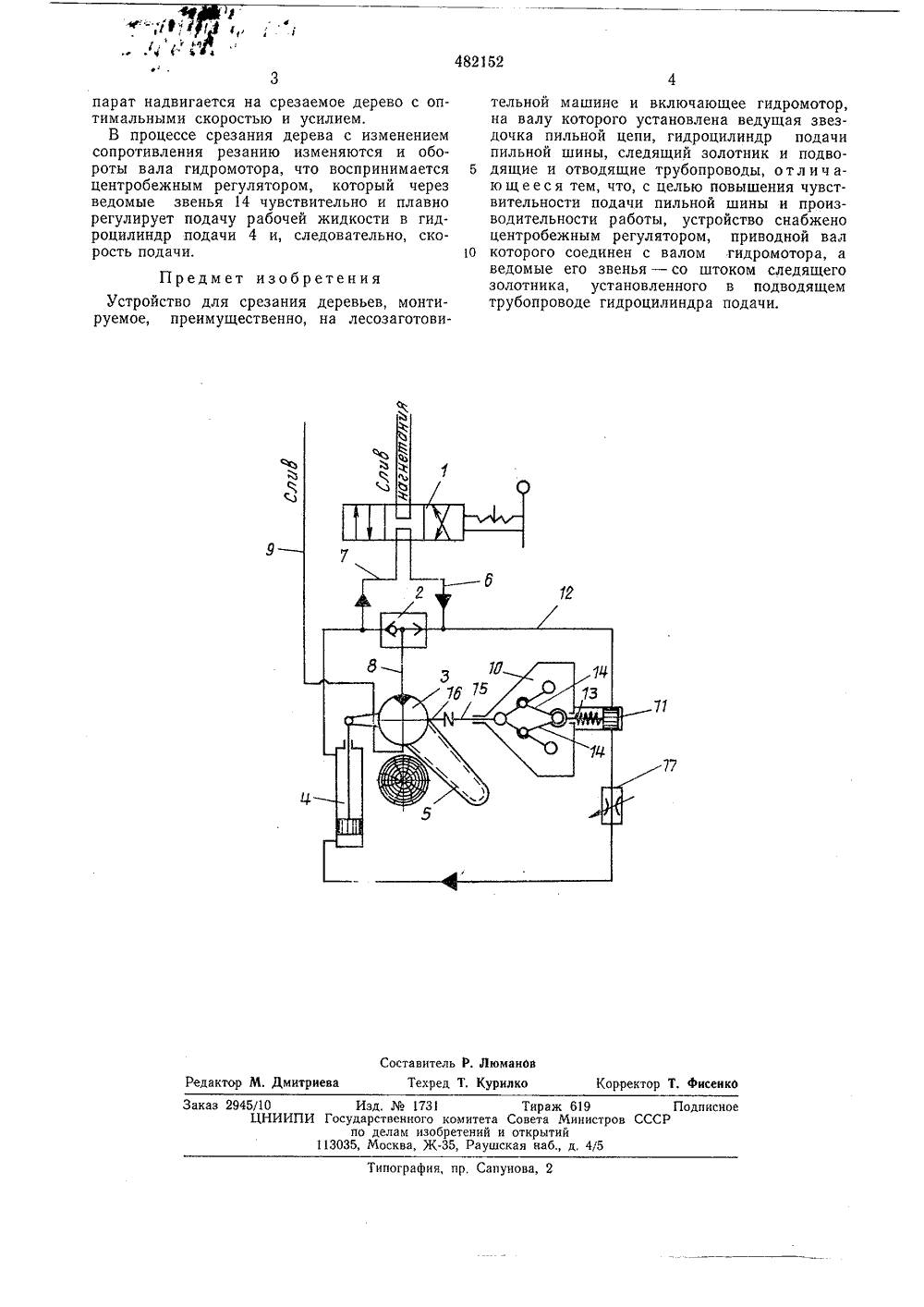

ПИСАНИЕ ОБРЕТЕНИЯ оюз Советски оцналистических Республик(51) М. Кл. А 01 д 23/08 2) Заявлено 30,04.7 021001/30 с присоединением за иГосударственный комите Совета Министров ССС 23) Приор 3) УДК 634.0,36(088.8 32 лете и открыт ата опубликования описания 22.12.75 2) Авторы изобретения Г, Е. Листопад, М, П. Климов и А. А, Прокофье(71) Заявители Всесоюзный научно-исследовательский институт агролесомелиораци Волгоградский сельскохозяйственный институт РЕЗАНИЯ ДЕРЕВЬЕВ(54) УСТРОИСТ о делам изобретений Опубликовано 30.08.75. Б Изобретение относится к приводам срезающих механизмов и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев, монтируемое, преимущественно, на лесозаготовительных машинах и включающее гидромотор, на валу которого установлена ведущая звездочка пильной цепи, гидроцилиндр подачи пильной шины, следящий золотник и подводящие и отводящие трубопроводы.Однако в известных устройствах для срезания деревьев не достаточна чувствительность подачи пильной шины в зависимости от сопротивления резанию, а, следовательно, и производительность резания,Цель изобретения - повысить чувствительность подачи пильной шины и производительность работы.Для этого устройство снабжено центробежным регулятором, приводной вал которого соединен с валом гидромотора, а ведомые его звенья - со штоком следящего золотника, установленного в подводящем трубопроводе гидроцилиндра подачи.На чертеже изображена принципиальная схема устройства для срезания деревьев.Устройство содержит гидрораспределитель 1, клапан 2, гидромотор 3 привода и гидроцилиндр подачи 4 пильного аппарата 5, трубопроводы 6, 7, 8 и 9 для рабочей жидкости, центробежный регулятор 10, золотник 11 которого включен в подводящий трубопровод 5 12 гидроцилиндра подачи и связан посредством штока 13 с ведомыми звеньями 14 регулятора. Приводной вал 15 центробежного регулятора механически соединен с валом 16 гидромотора. Для сглаживания пульсации 10 рабочей жидкости в подводящий трубопровод гидроцилиндра подачи включено дроссельное устройство 17.Устройство для срезания деревьев работает следующим образом.15 При включении золотника гидрораспределителя 1 рабочая жидкость поступает через клапан 2 в нагревательный трубопровод 8 и гидромотор 3 и вращает его вал, приводящий в движение цепь пильного аппарата 5 и при водной вал 15 центробежного регулятора 10,золотник 11 которого перекрывает проход рабочей жидкости по трубопроводу 12 в поршневую полость гидроцилиндра подачи 4, С набором гидромотором 3 оптимального 25 количества оборотов, соответствующего оптимальной скорости резания цепи, центробежный регулятор 10 перемещает золотник 11 и открывает проход рабочей жидкости в поршневую полость гидроцилиндра подачи 4 зо пильного аппарата 5. При этом пильный ап482152 Составитель Р. Люмановмитриева Техред Т, Курилко Корректор Т, фисенко дакто аказ 2945/10ЦНИИП Изд.1731 Государственного коь по делам изобрет 3035, Москва, Ж, 619инист ПодписСССР Тираж итета Совета М ений и открытий Раушская наб., д, 4 ипографи. Сапунова,парат надвигается на срезаемое дерево с оптимальными скоростью и усилием,В процессе срезания дерева с изменением сопротивления резанию изменяются и обороты вала гидромотора, что воспринимается центробежным регулятором, который через ведомые звенья 14 чувствительно и плавно регулирует подачу рабочей жидкости в гидроцилиндр подачи 4 и, следовательно, скорость подачи. Предмет изобретенияУстройство для срезания деревьев, монтируемое, преимущественно, на лесозаготовительной машине и включающее гидромотор, на валу которого установлена ведущая звездочка пильной цепи, гидроцилиндр подачи пильной шины, следящий золотник и подво дящие и отводящие трубопроводы, о тл и ч аю щ е е с я тем, что, с целью повышения чувствительности подачи пильной шины и производительности работы, устройство снабжено центробежным регулятором, приводной вал 10 которого соединен с валом гидромотора, аведомые его звенья - со штоком следящего золотника, установленного в подводящем трубопроводе гидроцилиндра подачи.
СмотретьЗаявка
2021001, 30.04.1974
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ АГРОЛЕСОМЕЛИОРАЦИИ, ВОЛГОГРАДСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ЛИСТОПАД ГЕОРГИЙ ЕФИМОВИЧ, КЛИМОВ МИХАИЛ ПЕТРОВИЧ, ПРОКОФЬЕВ АЛЕКСАНДР АНАТОЛЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 30.08.1975
Код ссылки
<a href="https://patents.su/2-482152-ustrojjstvo-dlya-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания деревьев</a>
Устройство для срезания деревьев
Номер патента: 466869
Опубликовано: 15.04.1975
Автор: Волков
МПК: A01G 23/08
...постоянном давлении в напорной магистрали 13 обеспечи вается равномерность усилия надвигания фрезы на всем пути ее перемещения.При отводе фрезы в исходное положение рабочая жидкость подается через обратный клапан 12. П ет изо б р етени Устроиство для с св.422388, о т л и целью повышения пр 5 ство выполнено с за гулятором давления механизма надвиган в действие от кулач одного из кривошип 0 звенника.Основное авт. св,422388 выдано на устройство для срезания деревьев, в котором сила надвигания фрезы на дерево не постоянна вследствие изменяющегося положения центра тяжести кривошипов и маятника относительно опоры при перемещении маятника.Цель изобретения - повышение производительности резания.Достигается это тем, что устройство выполнено с...
Устройство для срезания деревьев
Номер патента: 670280
Опубликовано: 30.06.1979
Авторы: Барман, Ермольев, Королев, Кругов, Попов, Учакин
МПК: A01G 23/08
...2, разводятся в стороны и занимают исходное положение. Затем механизм срезания ориентируется относительно ствола дерева, подлежащего срезанию, а золотник двухпозиционного распределителя 43 устанавливается в положение, соответствующее диаметру срезаемого дерева, соединяя трубопровод управления 12 с дозатором 13 или дозатором 45, Изображенное на схеме положение золотника распределителя 43 соответствует срезаемому дереву 32. Последующим переключением гидрораспределителя 11 рабочая жидкость подается по трубопроводу 9 в поршневую полость гидроцилиндра 8 и рычаги 3 и 4 начинают сводиться, а закрепленные на них ножи 33 и 34 входят в контакт со стволом дерева 32 и внедряются в древесину, По мере увеличения глубины внедрения ножей 33 и 34...
Гидропривод рабочих органов лесозаготовительной машины (его варианты)
Номер патента: 1259527
Опубликовано: 07.11.1989
Авторы: Алексеев, Гофман, Колобов, Лукич
МПК: F15B 11/04
Метки: варианты, гидропривод, его, лесозаготовительной, органов, рабочих
...5, В магистрали 29, соединяющей рабочие магистрали 21 и 22 посредством напорных золотников 11 и 12, со сливной магистралью 16, установлен дроссель 30.Гидропривод работает следующим образ омеНасосы 1 и 2 из бака 13 по магистралям нагнетания 14 и 15 подают рабочую жидкость к гидрораспределителям 3 и 4, При включении соответствующих золотников гидрораспределителей 3 и 4 рабочая жидкость поступает от насосов 1 и 2 к гидроцилиндрам 5-8 и к гидромотору 9 привода пильной цепи, которые приводят в движение исполнительные органы.После окончания рабочего цикла все золотники гидрораспределителей 3 и 4 устанавливаются в нейтральное положение, при котором насосы 1 и 2 работают вхолостую, перепуская рабочую жидкость в бак 13 при...
Машина для срезания деревьев
Номер патента: 585826
Опубликовано: 30.12.1977
Авторы: Герасименко, Недашковский
МПК: A01G 23/08
...и связанная с ней низкая надежность в р а боте.Цель изобретения - упрощение констр машины и повышение эффективности р машины.Это достигается тем, что приспособление для перемещения срезанных деревьев выполнено в виде раздвижных с помощью силового ци(5) М. Кл,2 А 016 23/08ки 17 с приводом от гидродвигателя 18 через редуктор 19, В передней части рамы самоходного шасси установлен прижимной каток 20, а под рамой - обжиматель 21 пачек деревьев.Работа машины для срезания деревьев осуществляется слодующим образом,При движении машины оператор направляет уловители 7 на ряд деревьев, подлежащих валке, опускает бункер на колесо 6, включает гидродвигатели 9 и 18, и машина с открытыми обжимающими рычагами 11 приближается к дереву, В процессе...
Устройство для срезания деревьев
Номер патента: 188788
Опубликовано: 01.01.1966
МПК: F15B 11/02, F15B 11/12
...9 подают жидкость к гидродвпгателю, который вращает 5 пильную цепь. По отводящему трубопроводу 6жидкость поступает одновременно в полости В клапана 8 и Г гидроцплиндра 3 под некоторым давлением, возникающим при протекании жидкости из полости Д через прикрытое О плунжером 18 отверстие в отводящий трубопровод 11, что вызывает перемещение штока 4 и пильной шины 5.Величина начального давления (давленияхолостого хода) зависит от положения кони ческого участка плунжера в отверстии полостиД и регулируется с помощью винтов 15 и 16, Скорость надвигания пильной шины до момента врезания в дерево регулируют дросселем 12.При увеличении сопротивления резанию в О трубопроводе 9 увеличивается давление, кото188788 Предмет изобретения Составитель...
