Устройство для срезания деревьев

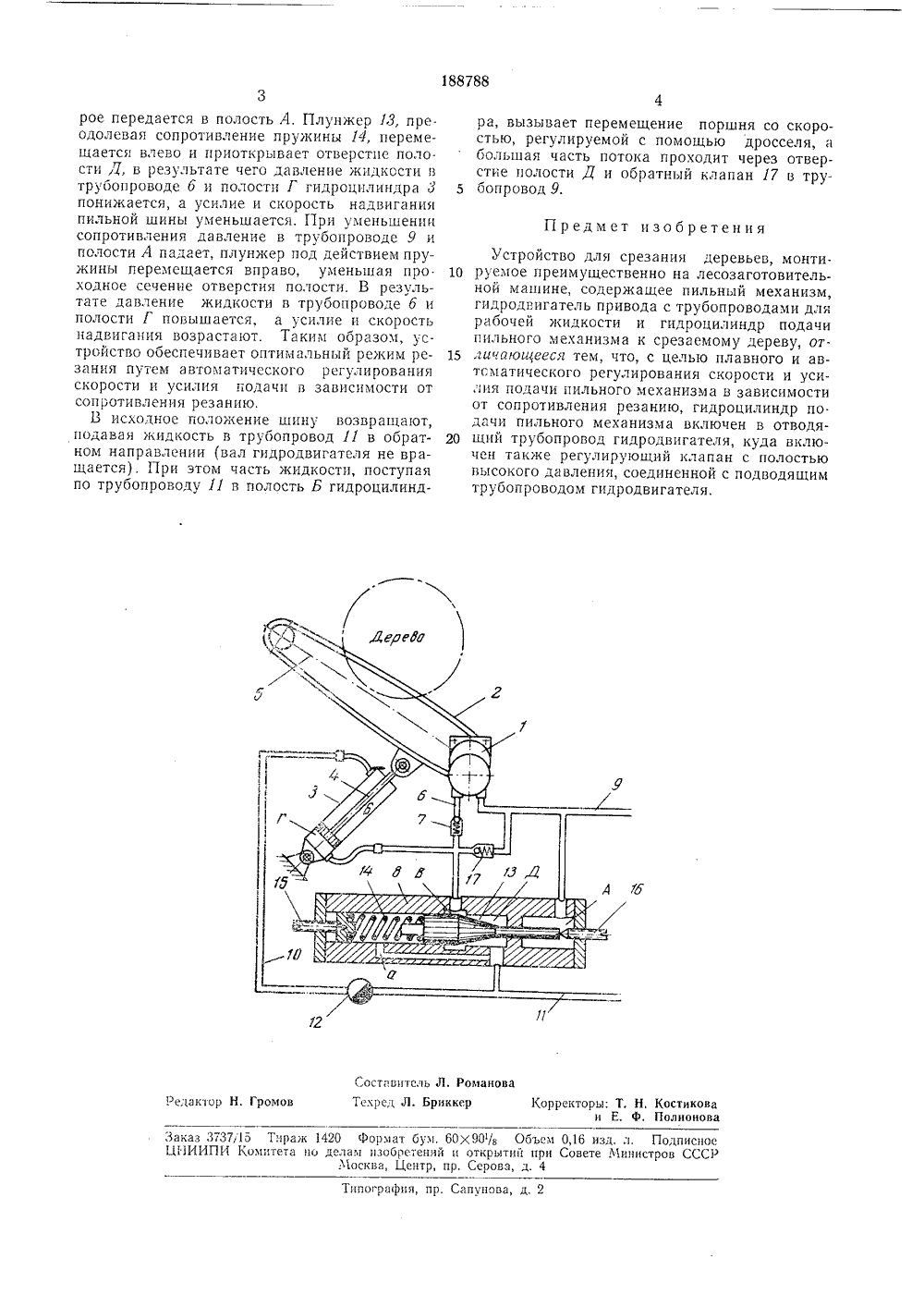

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства45) 23/08 38 а, б/02 1,1965 ( 1039572(29-14 явл присоединением заявкиПК А 01 а В 27 Ь г 1 1:, 634.0.362,7:621,93митет по дел изобретений и открытийпри Совете Министров 1.Х 1,1966. Бюллетень22 ания описания 21,Х 11.19 бб ата опублик ЗАНИЯ ДЕРЕВЬЕВ УСТРОЙСТВО Известные устройства для срезания деревьев, монтируемые преимущественно на лесозаготовительной машине, содержащие пильный механизм, гидродвигатель привода с трубопроводами для рабочей жидкости и гидро- цилиндр подачи пильного механизма, не обеспечивают плавного автоматического регулирования скорости и усилия подачи в зависимости от сопротивления резанию, что приводит к заклиниванию пильной цепи, ухудшает динамические свойства и снижает к.п.д. гидроприводов.1Предлагаемое устройство позволяет плавно автоматически регулироьать скорость и усилие подачи. Это достигается тем, что гидроцилиндр подачи пильпого механизма включен ц отводящий трубопровод гидропривода, спаоженный регулирующим клапаном с полостью высокого давления, которая соединена с подводящим трубопроводом гидропривода.На чертеже изображена схема описываемого устройства.Оно включает гидродвигатель 1, пильную цепь 2, гидроцилиндр 3, шток 4 которого соединен с пильной шиной 5. Гидроцилиндр включен в отводящий трубопровод 6, снабженный обратным клапаном 7 и регулирующим клапаном 8, полость А повышенного давления оторого соединена с подводящим трубопроводом 9. В трубопровод 10, соединяющий штоковую полость Б гидроцилиндра с отводящим трубопроводом 11 включен дроссель 12. В корпусе клапана 8 расположены плунжер 13, часть которого выполнена конусообразной, 5 пружина 11 и регулировочные винты 15 и 16,1(анап а предназначен для отвода утечек.Подводящий и отводящий трубопроводы гидродгигателя соединены через обратный клапан 17.О Устройство работает следующим образом.11 ашина останавливается около дерева иустройство опускают пз транспортного положения в рабочее. По грубопроводу 9 подают жидкость к гидродвпгателю, который вращает 5 пильную цепь. По отводящему трубопроводу 6жидкость поступает одновременно в полости В клапана 8 и Г гидроцплиндра 3 под некоторым давлением, возникающим при протекании жидкости из полости Д через прикрытое О плунжером 18 отверстие в отводящий трубопровод 11, что вызывает перемещение штока 4 и пильной шины 5.Величина начального давления (давленияхолостого хода) зависит от положения кони ческого участка плунжера в отверстии полостиД и регулируется с помощью винтов 15 и 16, Скорость надвигания пильной шины до момента врезания в дерево регулируют дросселем 12.При увеличении сопротивления резанию в О трубопроводе 9 увеличивается давление, кото188788 Предмет изобретения Составитель Л. РоманТехред Л. Бриккер Корректоры: Т. Н, Костиков и Е. ф, Полионо. Громо Заказ 3737715 Тнракк 1420 Формат бум. 60 Х 90/а Объем 0,16 изд, л. ПодписноеЦИИИПИ Комитета но делам изобретений и открытий при Совете Министров ССС 1Москва, Центр, пр. Серова, д, 4 пографпн, пр, Сапунова рое передается в полость А. Плунжер 1 т, пре. одолевая сопротивление пружины 14, перемещается влево и приоткрывает отверстие полости Д, в результате чего давление жидкости в трубопроводе б и полости Г гидроцилиндра д понижается, а усилие и скорость надвигания пильной шины уменьшается. При уменьшении сопротивления давление в трубопроводе 9 и полости А падает, плунжер под действием пружины перемещается вправо, уменьшая про. ходное сечение отверстия полости. В результате давление жидкости в трубопроводе б и полости Г повышается, а усилие и скорость надвигания возрастают. Таким образом, устройство обеспечивает оптимальный режим резания путем автоматического регулирования скорости и усилия подачи в зависимости от сопротивления резанию.Ь исходное положение шину возвращают, подавая жидкость в трубопровод 11 в обратном направлении (вал гидродвигателя не вращается), При этом часть жидкости, поступая по трубопроводу 11 в полость Б гидроцилиндра, вызывает перемещение поршня со скоростью, регулируемой с помощью дросселя, а большая часть потока проходит через отверстие полости Д и обратный клапан 17 в тру бопровод 9. Устройство для срезания деревьев, монти руемое преимущественно на лесозаготовительной машине, содержащее пильный механизм, гидродвигатель привода с трубопроводами для рабочей жидкости и гидроцилиндр подачи пильного механизма к срезаемому дереву, от лииаюиееся тем, что, с целью плавного и автсматического регулирования скорости и усилия подачи пильного механизма в зависимости от сопротивления резанию, гидроцилиндр по.дачи пильного механизма включен в отводя щий трубопровод гидродвигателя, куда включен также регулирующий клапан с полостью высокого давления, соединенной с подводящим трубопроводом гидродвигателя.
