Номер патента: 480178
Автор: Шляхтин
Текст

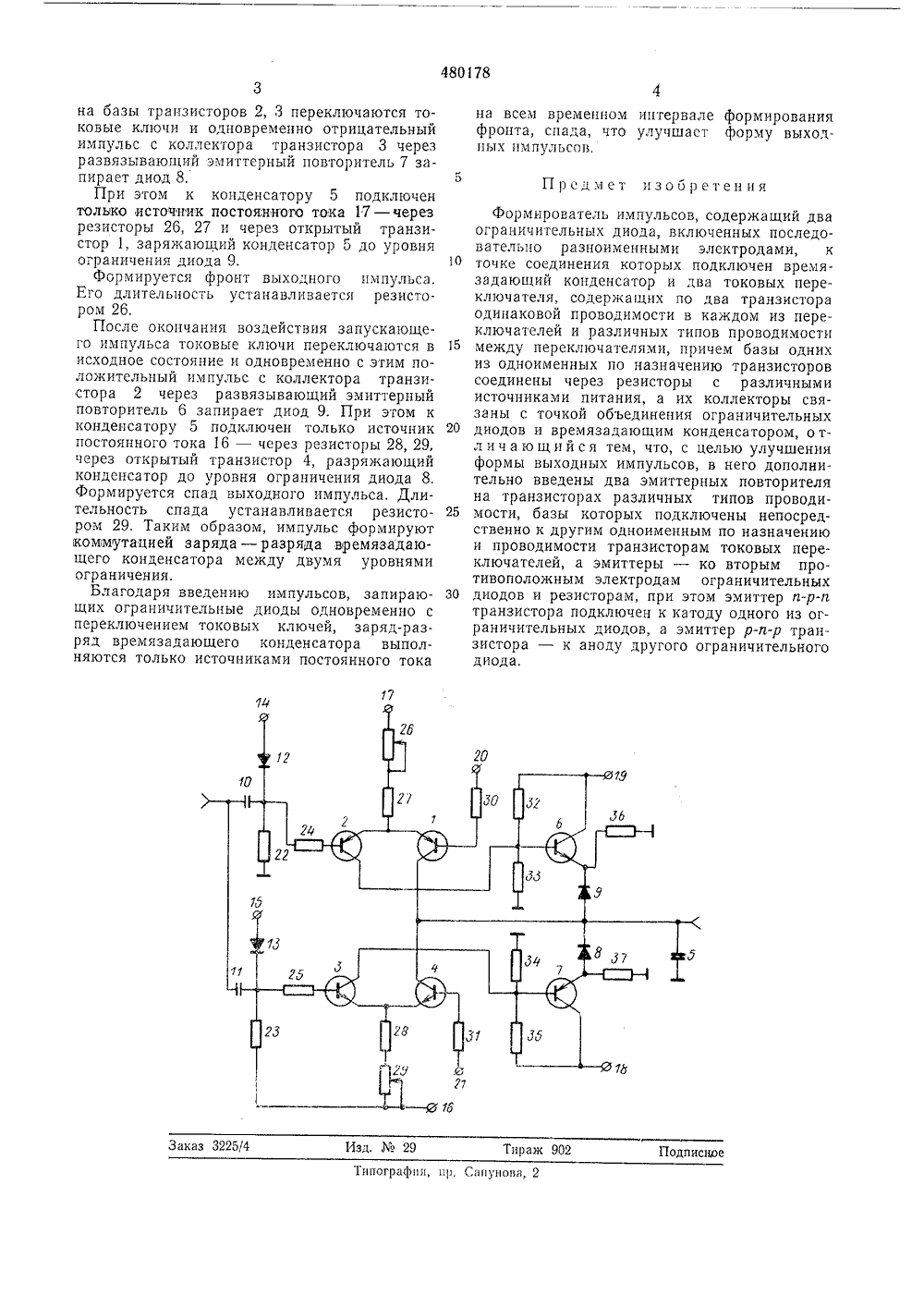

рт 48 О 178 Свйв Советских Яоттивливтичвоких Реоттублик(51) М, Кл. Н 031 с 5,с присоединением зая ц Гасударственные комитет Совета Министров СССР 3) Приорпте К 621.373 АЗ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬ зультате смещетоковых ключей ояциц: 1 - выыключен, 4 -конденсатор 5постоянного то- , 29 и включенотенциа ч на нем г анцчптельного состоянии в р з транзисторы ледующем сос включен, 3 - врем язадающии олько источник з резисторы 2 р 4. При этом ограничения Изобретение относится к радиоизмерительной и импульсной технике, в частности, может оыть использовано в области формирования импульсов с независимой регулировкой длительностей фронта и спада,Известен формирователь импульсов, содержащий два ограничительных диода, включенцых последовательно разноименными электродами, к точке соединения которых подключены времязадающий конденсатор и два токовых переключателя, содержащих по два транзистора одинаковой проводимости в каждом из переключателей и различных типов проводимости между переключателями, причем базы одних цз одноимсгшых по цазцачениго транзисторов соединены через резисторы с различными источццками питания, а их коллекторы связаны с точкой обьсдицсцця ограничительных диодов и врсмязадающим конденсатором.Однако при формировании фронта и спада импульса на врем язадающем конденсаторе возникает резкий скачок напряжения.Цель изобретения - улучшение формы выходных импульсов.Предлагаемый формирователь отличается тем, что в него дополнительно введены два эмиттерных повторителя на транзисторах различных типов проводимости, базы которых подключены непосредственно к другим одпоименным по назначению и проводимости транзисторам токовых переключателей, а эмиттеры - ко вторым противоположным электродам ограничительных диодов и резисторам. При этом эмиттер и-р-тг транзистора подключен к катоду одного цз ограничительных диодов, а эмиттер р-п-р транзистора к аноду другого ограничительного диода.На чертеже показана схема формцровате.чя импульсов.Формирователь импульсов состоит из двух токовых переключателей на транзисторах 1 - 4, врсмязадающего конденсатора 5, эмиттерных повторителей на трацзцсторах 6, 7, ограничительных диодов 8, 9, конденсаторов 10, 11, диодов 12, 13, источников Бичанния 14 - 21, резисторов 22 - 37.Работает формирователь следующим образом. В исходномеция в цепях банаходятся в с тключец, 2 - ввключен, Навоздействует тка 16 - чере 8ный транзисто правен уровшо о рдиода 8.Прц оздействтш запускающего импульс48078 17 Изд.29 Тираж 902 Заказ 3225/4 Подписное Типография, пр, Сапунова, 2 на базы транзисторов 2, 3 переключаются токовые ключи и одновременно отрицательный импульс с коллектора транзистора 3 через развязывающий эмиттерный повторитель 7 запирает дио.д 8.При этом к конденсатору 5 подключен только источник постоянного тока 17 - через резисторы 26, 27 и через открытый транзистор 1, заряжающий конденсатор 5 до уровня ограничения диода 9.Формируется фронт выходного импульса. Его длительность устанавливается резистором 26,После окончания воздействия запускающего импульса токовые ключи переключаются в исходное состояние и одновременно с этим положительный импульс с коллектора транзистора 2 через развязывающий эмиттерный повторитель б запирает диод 9. При этом к конденсатору 5 подключен только источник постоянного тока 16 через резисторы 28, 29, через открытый транзистор 4, разряжающий конденсатор до уровня ограничения диода 8. Формируется спад выходного импульса. Длительность спада устанавливается резистором 29. Таким образом, импульс формируют коммутацией заряда - разряда времязадающего конденсатора между двумя уровнями ограничения.Благодаря введению импульсов, запирающих ограничительные диоды одновременно с переключением токовых ключей, заряд-разряд времязадающего конденсатора выполняются только источниками постоянного тока на всем временном интервале формирования фронта, спада, что улучшает форму выходных импульсов. Предмет изобретения Формирователь импульсов, содержащий дваограничительных диода, включенных последовательпо разноименными электродами, к 1 О точке соединения которых подключен времязадающий конденсатор и два токовых переключателя, содержащих по два транзистора одинаковой проводимости в каждом из переключателей и различных типов проводимости 15 между переключателями, причем базы однихиз одноименных по назначению транзисторов соединены через резисторы с различными источниками питания, а их коллекторы связаны с точкой объединения ограничительных 20 диодов и времязадающим конденсатором, отл и ч а ю щи й с я тем, что, с целью улучшения формы выходных импульсов, в него дополнительно введены два эмиттерных повторителя на транзисторах различных типов проводи мости, базы которых подключены непосредственно к другим одноименным по назначению и проводимости транзисторам токовых переключателей, а эмиттеры - ко вторым противоположным электродам ограничительных 30 диодов и резисторам, при этом эмиттер и-р-итранзистора подключен к катоду одного из ограничительных диодов, а эмиттер р-п-р транзистора - к аноду другого ограничительного диода.
СмотретьЗаявка
1853322, 06.12.1972
ПРЕДПРИЯТИЕ ПЯ Р-6856
ШЛЯХТИН АРТУР ЕВСТАФЬЕВИЧ
МПК / Метки
МПК: H03K 5/12
Метки: импульсов, формирователь
Опубликовано: 05.08.1975
