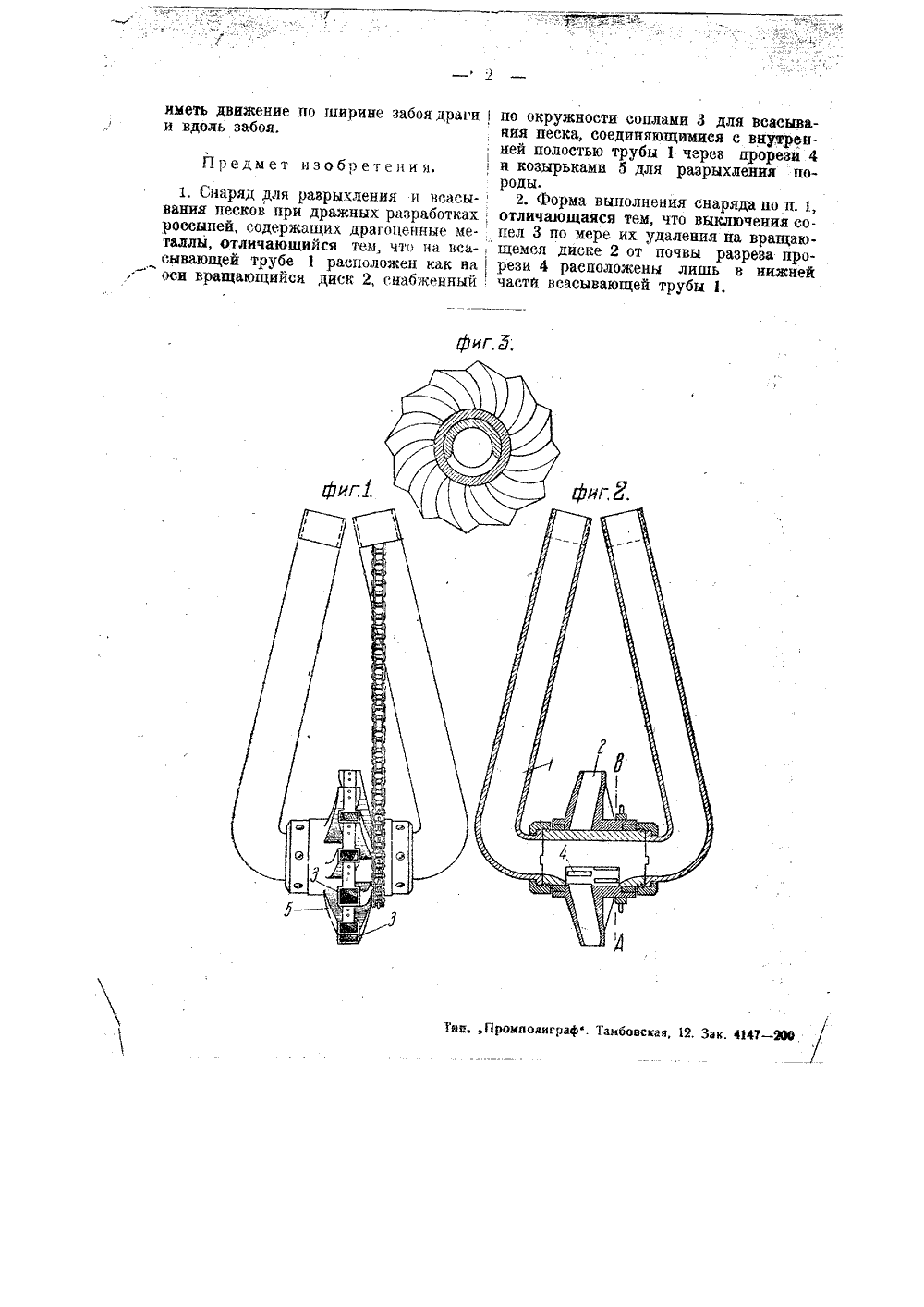

Снаряд для разрыхления и всасывания песков при дражных разработках россыпей, содержащих драгоценные металлы

Номер патента: 941753

Опубликовано: 07.07.1982

Авторы: Князев, Ножевников, Полибин

МПК: F16D 65/853

Метки: диска, охлаждающее, тепловая, типа, тормозного, труба

...например из жидкости в пар.При фазовом превращении теплоносителя 5 от рабочей поверхности тормозного диска активно отбирается тепло, транспортируемое вместе с парообразным теплоносителем 5 по паровым кольцеобразным каналам 2 из испарителя 2 в полость конденсатора 3. Отличительной особенностью работы предлагаемого устройства является то, что жидкий теплоноситель 5 под действием капиллярных сил беспрерывно поступает к торцовым стенкам диска, где генерируется тепло, по капиллярно-пористому вкладышу 4, устилающему изнутри поверхность трения и ге 1 ерации тепла тормозного диска. Фигурная форма капиллярно-пористого вкладыша 4, выполненная в виде фигурного капиллярного вкладыша 11 с кольцеобразными каналами 12 в его теле, позволяет...

Номер патента: 23069

Опубликовано: 30.09.1931

Автор: Курлян

МПК: B21D 9/16

Метки: изгибанию, насыпаемого, песка, подлежащие, трубы, уплотнения

...изги ние произво трубы по пер ких бесклапан ков, переме В подобных уплотнения .диаметра, пре тические моло ставных в ра чем для под воздуха посл соединены с рой подводи шлангом. кожухом 13. На кронштейнах 8 и 9 (фиг. 1 и 2) стойки 2 укреплены ролики 10, через которые перекинут трос 11, На свободном конце последнего подвешено уплотнительное приспособление 7, уравновешенное грузом 12фиг. 1), Уплотнительное приспособление состоит из пневматических молотков 17 (фиг. 3 и 4), шарнирно укрепленных в кронштейнах 19, переставныхв радиальном направлении по кольцевой подвеске 18, при чем для облегчения передвижения приспособления 7 по трубе 4, в которой уплотняют песок, кронштейны 19 снабжены роликами 20. Молотки прижи-маются к трубе 4 пружинами...

Номер патента: 38408

Опубликовано: 31.08.1934

Автор: Бордоков

МПК: B21D 9/16

Метки: набивки, песком, труб

...с шестерней 9, приводящей все подставки в одновременное вращение,"На вал 14 надета труба 23, приводимая во вращение конической передачей 7, б от валика 4 и несущая несколько кулачков 1 б, укрепленных на поверхности трубы по винтовой линии. Между каждой парой подставок 10 установлены штанги 19, к которым приделано по несколько рычагов 20, одни концы которых находятся под воздействием кулачков 16, а другие снабжены молотками 17, служащими для обстукивания труб 22 с песком во время работы машины. Для отведения молотков в первоначальное положение рычаги 20 нагружены. и ружи на ми 21.Над площадкой 2 расположена другая площадка, в которой укреплена мачта 28 со стрелами 29, служащими для установки труб в подставки при помощи тросов 25,...

Номер патента: 169841

Опубликовано: 01.01.1965

Авторы: Аксимов, Кулешов, Лыщинский, Солодкин

МПК: G01M 9/02

Метки: аэродинамических, регулируемое, сопло, труб

...участок регулируемого сопла и с,помощью которой образуется прямолинейный участок профиля в конечной выходной части сопла, позволяет получать более равномерное поле скоростей (чисел М) и, кроме того, учитывать влияние пограничного слоя потока в рабочей части аэродинамической трубы для более расширенного диапазона чисел М. Профиль сопла в вертикальной плоскостисечения образуется с помощью пяти приводов,расположенных на жесткой поверхности аэродинамической трубы, жесткий входной участок которой шарнирно связан с одним приводом и опирается на шарнирно-;подвижное1 О гнездо другого привода. Гибкий выходнойучасток шарнирно связан с двумя приводамии жестко - с одним. Конец гибкого выходного участка сопла жестко связан с опорнойплитой, конец...

Номер патента: 275869

Опубликовано: 01.01.1970

Автор: Коновалов

МПК: E02F 3/92

Метки: всасывающий, землесосного, наконечник, снаряда

...обтекаемой потоком поверхности коллектора касательно к нему.Кроме того, коллектор разделен продольными перегородками на секции.На фиг. 1 изображен всасывающий наконечникв диаметральной плоскости; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - внешний вид наконечника с работающей секцией струйных сопел.Всасывающий наконечник включает патрубок с фланцем 1 для крепления к всасывающей трубе землесосного снаряда, внутреннюю стенку 2 и обтекатель 8. Зев 4 служит прием. ным отверстием для пульпы ив случае необ ходимости, может быть снабжен защитной решеткой. Струйные сопла 5 смонтированы на обтекателе 3, который одновременно служит коллектором напорной воды, по радиусу кри визны обтекаемой потоком поверхности коллектор а, ка с а тельно к...
