Устройство для вывода информации с фазоимпульсным представлением чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

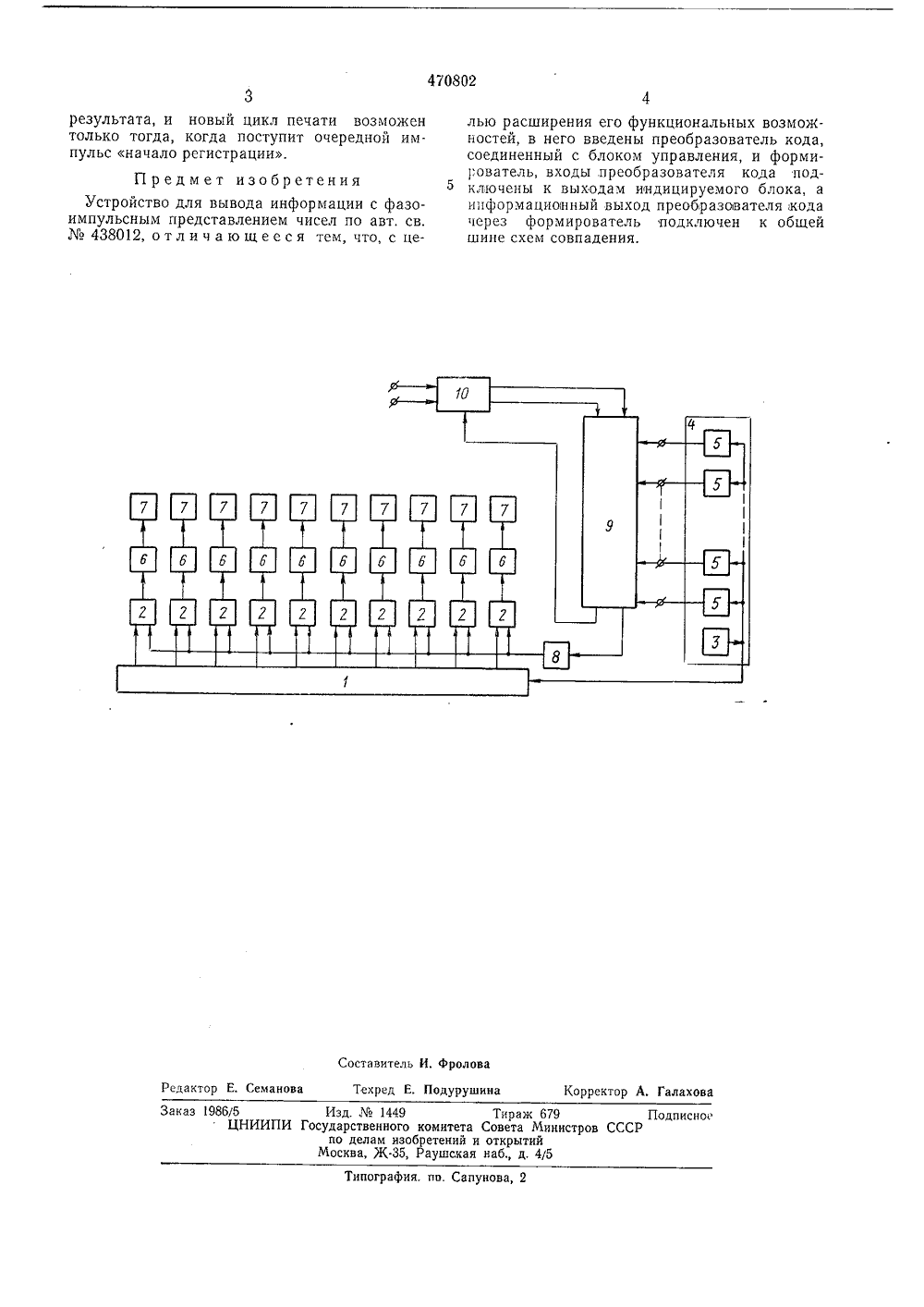

О П И С А Н И Е ,47080 гИЗОБРЕТЕН ЙЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сааз Советских Социалистических Республик(23) ПриоритетОпубликовано 15.05.7 1 осударствеииый комитет Совета Мииистрав СССР по,делам изобретенийи открытий(088.8) Го 18 Бюллетень та опубликования описания 21.08.75(54) УСТРОЙСТВО ДЛЯ ВЫВОДА ИНФОРМАЦИИС ФАЗОИМПУЛЬСНЫМ ПРЕДСТАВЛЕНИЕМ ЧИСЕЛ р 2 Предлагаемое изобретение относится к устройствам для регистрации информации.Известны устройства для вывода информации по основному авт. св.438012, содержащие исполнительные блоки, например соленоиды печати, согласующие элементы, схемы совпадения, генератор констант и индицируемый блок, содержащий многоустойчивые элементы и генератор тактовых импульсов.Недостатком известного устройства является невозможность обеспечения регистрации информации с помощью цифропечатающего механизма последовательного действия.Предлагаемое устройство отличается тем, что в него введены преобразователь кода с блоком управления и формирователь, причем входы преобразователя кода соединены с выходами индицируемого блока, а информационный выход преобразователя кода через формирователь подключен к общей шине схем совпадения,На чертеже представлена блок-схема предлагаемого устройства,Оно содержит генератор констант 1 с десятью выходами, каждый из которых соединен со схемами совпадения 2, индицируемый блок 3, содержащий генератор тактовых импульсов 4 и многоустойчивые элементы 5, согласующие схемы 6, подключенные к исполнительным элементам 7 например соленоидам печати, формирователь 8 и преобразователь кода 9 с блоком управления 10.Устройство работает следующим образом.При включении устройства с блока управления 10 на преобразователь кода 9 подаются сигналы и устанавливают его в исходное состояние, при котором на его информационном выходе отсутствует сигнал,С приходом импульсов синхронизации с 10 блока управления 10 на вход преобразователякода 9 на его информационном выходе появляются импульсы, фаза которых относительно нулевого выхода генератора констант 1 несет информацию о состоянии опрашиваемой дека ды, которые через формирователь 8 поступают одновременно на все схемы совпадения 2.При совпадении импульсов с выхода формирователя 8 с импульсами одного из выходов генератора констант 1 на выходе соответству ющей схемы совпадения 2 появляется сигнал, и соответствующий соленоид печати 7 срабатывает.Очередные импульсы синхронизации устанавливают преобразователь кода 9 в следую щие состояния до тех пор, пока не будут опрошены все разряды индицируемого блока 3.После этого поступает сигнал на блок управления, запрещающий проход импульсов синхронизации на вход преобразователя кода 9 и 30 предотвращающий повторное отпечатывание470802 Составитель И. Фроловаеманова Техред Е. Подурушина Корректор А. Галахова Редактор Заказ 1986/5ЦНИ Изд. Мо 1449Государственного комитета по делам изобретений и Москва, Ж, Раушская Тираж 679 Подпнсноовета Министров СССРоткрытийаб., д. 4/5 ипография. по. Сапунова, 2 результата, и новый цикл печати возможен только тогда, когда поступит очередной импульс начало регистрации. Предмет изобретенияУстройство для вывода информации с фазоимпульсным представлением чисел по авт. св. Мо 438012, о тли ч а ю щ ее с я тем, что, с целью расширения его функциональных возможностей, в него введены преобразователь кода, соединенный с блоком управления, и формирователь, входы преобразователя кода подключены к выходам индицируемого блока, а ипформационный выход преобразователя кода через формирователь подключен к общей шине схем совпадения.
