Способ определения давления срабатывания хлопающих сферических мембран
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

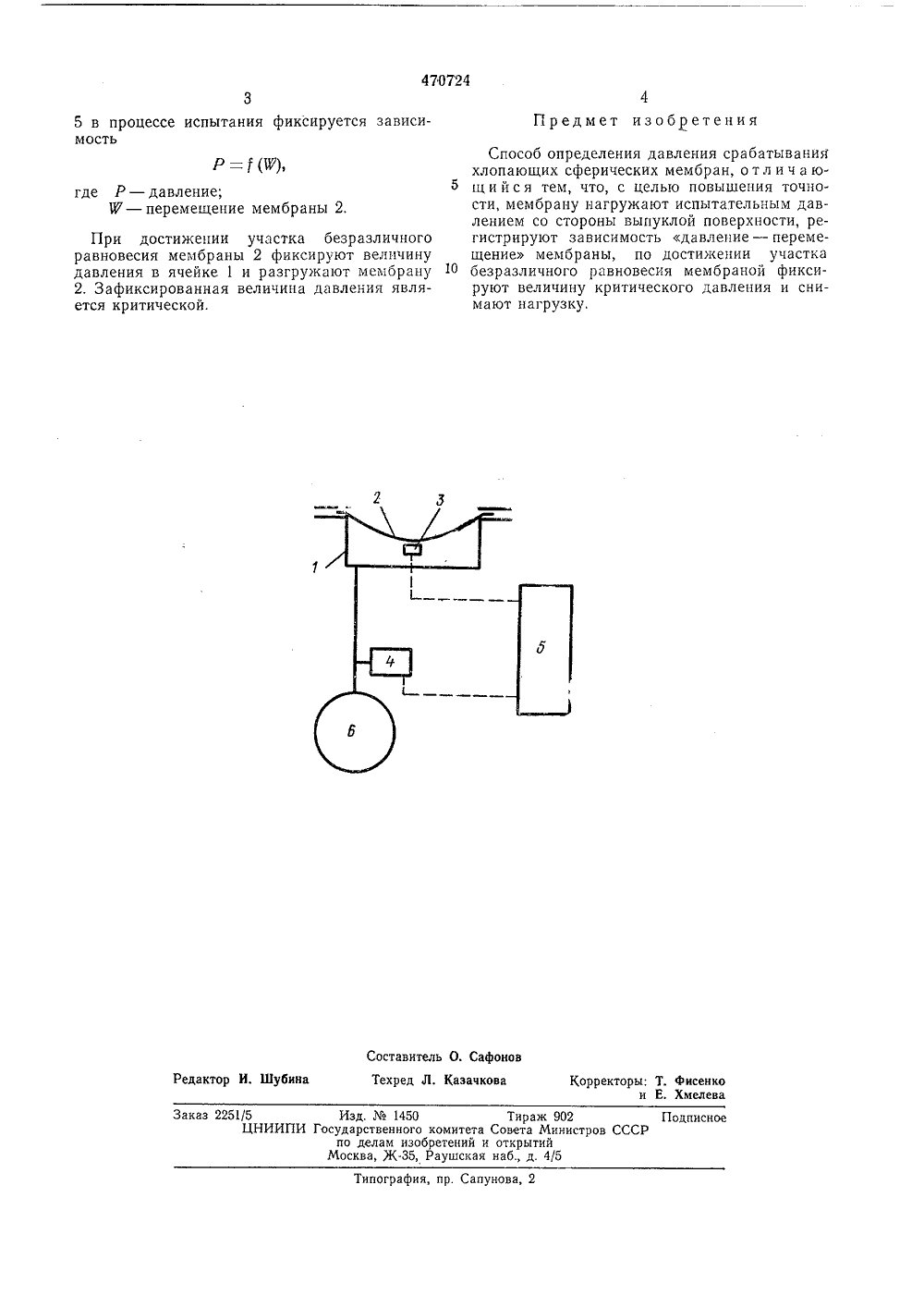

Союз Советских Социалистических Ресоублик(51) М. Кл. б 011 27/00 Государственный комитет Совета Министров СССР(53) УДК 531.787(088,8) 1 р до делам изобретений и открытийЗаявител 4) СПОСОБ ОПРЕДЕЛЕНИЯ ДАВЛЕНИЯ СРАБАТЫВАНИЯ ХЛОПАЮЩИХ СФЕРИЧЕСКИХ МЕМБРАНИзобретение относится к области приборостроения,Известен способ определения критического давления (давления срабатывания) хлопающих предохранительных мембран, заключающийся в проведении контрольных статистических испытаний (доведение до разрушения определенного количества образцов из партии мембран) и установлении доверительного интервала критического давления для всей партии мембран по результатам контрольных испытаний. К наиболее существенным недостаткам этого способа относитсяследующее: необходимость разрушения определенного количества мембран при проведении контрольных испытаний; пониженная точность определения критического давления каждой отдельной мембраны вследствии того, что доверительный интервал критического давления, устанавливаемый на основе разброса значений для всей партии, распространяется на каждую отдельную мембрану.Целью изобретения является повышение точности определения критического давления каждой отдельной мембраны без доведения контролируемых образцов до разрушения. ховский, Б. Г. Пьянков, ЮВ. Федоров и Л. Б. Царюк дственное и проектно-конструкторскоеНаучно-исследовательский институт тематики Ростовского государственногоиверситета Это достигается тем, что по предлагаемомуспособу каждую мембрану нагружают испытательным давлением со стороны выпуклой поверхности, регистрируют зависимость давление - перемещение мембраны, при достижении участка безразличного равновесия фиксируют величину критического давления и снимают нагрузку.На чертеже приведена блок-схема установки, реализующей предлагаемый способ.Установка содержит ячецку 1 с коцтролцру.емой мембраной 2, датчик перемещения 3 мембраны 2, датчик давления 4, двухкоординатный регистрирующий прибор 5 и источник давления б. Один вход двухкоордицатцого регистрирующего прибора 5 соединен с датчиком давления 4, а второй - с датчиком перемещения 3.Установка работает следующим образом.20 При подаче давления в ячейку 1 контролируемый участок мембраны 2 перемещается, что измеряется датчиком перемещения 3, а нарастающее давление в ячейке измеряется датчиком давления 4. Сигналы с выходов датчиков 3 и 4 преобразуются в электрический сигнал и поступают ца соответствующие входы двухкоордипатцого регистрирующего прибора 5. На выходе регистрирующего приборааказ 2251/5 1450 ного изо -35,Тираж 902Совета Министроткрытийнаб., д. 4(5 Изд.ИИПИ Государстве по делам Москва, ЖПодписиССР амитет етений аушска Типография, пр. Сапунова,5 в процессе испытания фиксируется зависимость где Р - давление; К в перемещение мембраны 2. При достижении участка безразличного равновесия мембраны 2 фиксируют величину давления в ячейке 1 и разгружают мембрану 2, Зафиксированная величина давления является критической. Предмет изобретения Способ определения давления срабатыванияхлопающих сферических мембран, о т л и ч а ю щи й с я тем, что, с целью повышения точности, мембрану нагружают испытательным давлением со стороны выпуклой поверхности, регистрируют зависимость давление - перемещение мембраны, по достижении участка безразличного равновесия мембраной фиксируют величину критического давления и снимают нагрузку.
СмотретьЗаявка
1876182, 22.01.1973
ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ И ПРОЕКТНО КОНСТРУКТОРСКОЕ ОБЪЕДИНЕНИЕ "НЕФТЕХИМ", НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕХАНИКИ И ПРИКЛАДНОЙ МАТЕМАТИКИ РОСТОВСКОГО ГОСУНИВЕРСИТЕТА
БОЧАРОВ ЮРИЙ НИКОЛАЕВИЧ, ОЛЬХОВСКИЙ НИКОЛАЙ ЕГОРОВИЧ, ПЬЯНКОВ БОРИС ГРИГОРЬЕВИЧ, ТЕЛКОВ ЮРИЙ КОНСТАНТИНОВИЧ, ТИЩЕНКО СЕРГЕЙ ГРИГОРЬЕВИЧ, ФЕДОРОВ ВИКТОР ВИКТОРОВИЧ, ЦАРЮК ЛЕОНАРД БОЛЕСЛАВОВИЧ
МПК / Метки
МПК: G01L 27/00
Метки: давления, мембран, срабатывания, сферических, хлопающих
Опубликовано: 15.05.1975
