Сигнализатор температуры

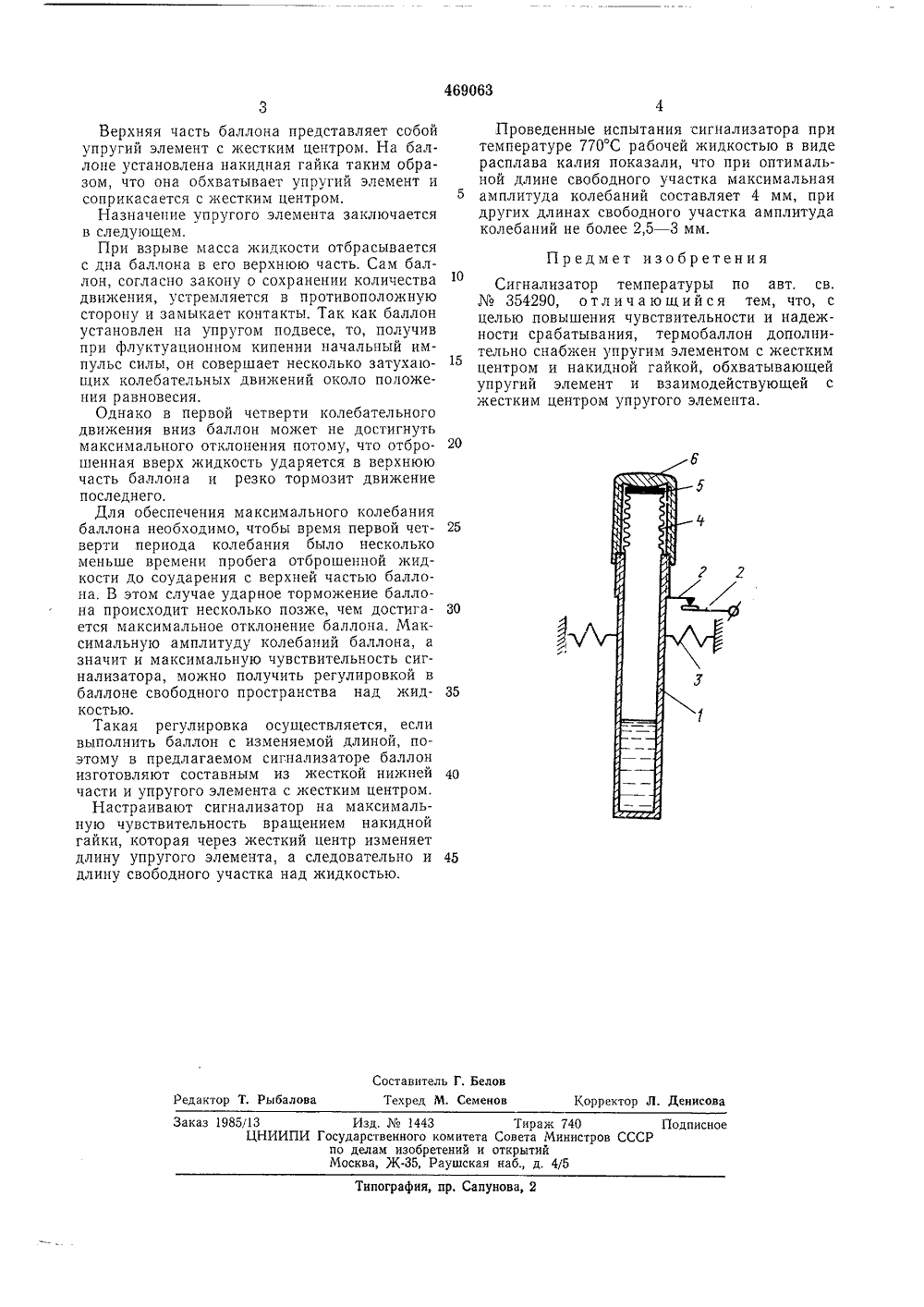

п 11 469063 ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Респуолнкс п исоединением зая Государственный комит(23) ПриоритетОпубликовано 30.04.75, Бюллетень16 Дата опубликования описания 25.08.75 вета Министров СССРо делам изобретений и открытий 3) УДК 536.5(088,8 72) Автор изобретеш тено(54) СИГНАЛИЗАТОР ТЕМПЕРАТУ Цель изобрет тельности и надеДля этого в термобаллон доп элементом с жест кой, взаимодейст упругого элементНа чертеже по туры, общий видГерметичный в жидкостью и эле с помощью упру лируемой темпер жен упругим эле 5 и накидной гай рованный баллон 1 с тактами 2 установлен веса 3 в зоне контродополнительно снаб с жестким центром акууми стр око ого по атуры ментом кой 6. Работа сигнализатора осущедующим образом.Если температура в зоне установки сигна лизатора не достигла заданной, то жидкостьне кипит, баллон, установленный на упругом подвесе, неподвижен, и контакты разомкнуты.При достижении заданной температуры воз.никает флуктационное кипение жидкости в 5 баллоне, что приводит к периодическим колебательным движениям баллона. При этом баллон за счет инерции перемещения замыкает контакты, появление тока в цепи которых служит мерой регистрации достижения сиг нализируемой температуры,Изобретение относится к области приборостроения и может быть применено для сигнализации достижения заданной температуры, например, паров щелочных металлов на ядерных источниках энергии.Известны сигнализаторы температуры, содержащие герметичный вакуум ированный баллон, заполненный жидкостью на 10 - 50% веса баллона, упругий подвес и отсчетное устройство, например электрические контакты,Однако из-за сложности настройки колебаний баллона на максимальную амплитуду снижается чувствительность сигнализатора. Амплитуда колебаний может оказаться недостаточной для надежного замыкания электрических контактов. Получение максимального размаха колебательных движений баллона производится многократным изменением дозировки заполняющей баллон жидкости с последующей проверкой амплитуды на заданной тем пер атуре.Такие операции трудоемки и длительны. Установка между контактами малых зазоров, рассчитанных на малые амплитуды колебаний баллона, снижают надежность сигнализаторов, так как случайные деформации и изменение давления в зоне размещения сигнализатора могут привести к замыканию контактов и ложному срабатыванию отсчетного устройства. ения - повышение чувствижности срабатывания.предлагаемом сигнализатореолнительно снабжен упругимким центром и накидной гайвующей с жестким центрома.казан сигнализатор темпера469063 20 25 30 35 40 елов оставите едактор Т, Рыбалова Техред М. Семенов Корректор Л Денисо Подписов СССР Изд.1443 Тираж 740осударственного комитета Совета Минипо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5 Заказ 1985/13ЦНИИП Типография, пр. Сапунова,Верхняя часть баллона представляет собойупругий элемент с жестким центром. На баллоне установлена накидная гайка таким образом, что она обхватывает упругий элемент исоприкасается с жестким центром.Назначение упругого элемента заключаетсяв следующем,При взрыве масса жидкости отбрасываетсяс дна баллона в его верхнюю часть. Сам баллон, согласно закону о сохранении количествадвижения, устремляется в противоположнуюсторону и замыкает контакты, Так как баллонустановлен на упругом подвесе, то, получивпри флуктуационном кипении начальный импульс силы, он совершает несколько затухающих колебательных движений около положения равновесия,Однако в первой четверти колебательногодвижения вниз баллон может не достигнутьмаксимального отклонения потому, что отброшенная вверх жидкость ударяется в верхнюючасть баллона и резко тормозит движениепоследнего.Для обеспечения максимального колебаниябаллона необходимо, чтобы время первой четверти периода колебания было несколькоменьше времени пробега отброшенной жидкости до соударения с верхней частью баллона. В этом случае ударное торможение баллона происходит несколько позже, чем достигается максимальное отклонение баллона, Максимальную амплитуду колебаний баллона, азначит и максимальную чувствительность сигнализатора, можно получить регулировкой вбаллоне свободного пространства над жидкостью.Такая регулировка осуществляется, есливыполнить баллон с изменяемой длиной, поэтому в предлагаемом сигнализаторе баллонизготовляют составным из жесткой нижнейчасти и упругого элемента с жестким центром.Настраивают сигнализатор на максимальную чувствительность вращением накиднойгайки, которая через жесткий центр изменяетдлину упругого элемента, а следовательно идлину свободного участка над жидкостью. Проведенные испытания сигнализатора притемпературе 770 С рабочей жидкостью в виде расплава калия показали, что при оптимальной длине свободного участка максимальная 5 амплитуда колебаний составляет 4 мм, придругих длинах свободного участка амплитуда колебаний не более 2,5 - 3 мм. Предмет изобретения10Сигнализатор температуры по авт. св.354290, отличающийся тем, что, с целью повышения чувствительности и надежности срабатывания, термобаллон дополнительно снабжен упругим элементом с жестким центром и накидной гайкой, обхватывающей упругий элемент и взаимодействующей с жестким центром упругого элемента.
