Способ получения микропередач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 465285
Автор: Григорьев
Текст
Государственный комитетСовета Министров СССРпо делам изобретенийи открытии(54) СПОС носится рабатыв в напра ола фре дмет изобретени менны ектор Изобретение от к области станкостроения.Известны способы получения микроподач путем осуществления микроперемещений стола станка с обрабатываемым изделием относительно режущего инструмента.Цель изобретения - равномерность микро- перемещений.Это достигается тем, что об аемому изделию сообщают движение влении, противоположном движению ст зер ного станка.На чертеже изображена схема реализации предлагаемого способа.Обрабатываемому изделию 1, закрепленному на каретке 2 приспособления 3 сообщают движение, характеризующееся вектором 5 ь в направлении, противоположном движению, характеризующемуся вектором 51 стола 4 фрезерного станка. Векторы 5, и 5 е являются неравномодульными векторами, что достигается связью в единую кинематическую цепь ходовых винтов 5 и 6 станка и приспособлением посредством гитары сменных шестерен 7. Таким образом о величине микроперемещения обрабатываемого изделия относительно режущего инструмента 8 судят ио модулю разности векторов перемещений стола фрезерного станка и обрабатываемого изделия.Используя различные сочетания с х шестерен можно изменять величину в а 5 з, что дает возможность варьировать величинами микроподач в широком диапазоне проводимых исследований. Использование относительно высоких минутных перемещений стола и каретки по своим прямолинейным направляющим позволяет исключать влияние статического трения в диапазоне микроперемещений обрабатываемого изделия, относительно режущего инструмента, чем обеспечи вается равномерность перемещений.При данном способе для получения подачина зуб фрезы равной 5,=0,003 мм обрабатываемому изделию сообщалось движение со скоростью 5 е= 18,7 мм в направлении, обрат ном движению стола фрезерного станка, которое равнялось 5=19 мм/мин. Разность перемещений стола и изделия составляла требуемую величину микроперемещения изделия относительно режущего инструмента, т. е. рав нялась 0,3 мм/мин,Способ достижения микроподач, например, 25 при фрезеровании путем осуществления микроперемещений стола станка с обрабатываемым изделием относительно режущего инструмента, отличающийся тем, что, с целью обеспечения равномерности микроперемеще ний, изделию сообщают движение в направлении, противоположном движению стола.4652% Составитель В, Кочеткова Техред 3. Тараненко Корректор Л, Денисова Редактор Г, Лановая Тыиоь рафнн, ир. Сапунова, 2 Заказ 1346/20 Изд.1310 Тираж 1069 Подписное Ц 111 ИПИ Гос 1 дарстьеии,о иоии са Со; ета Министров СССР ио делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4,5

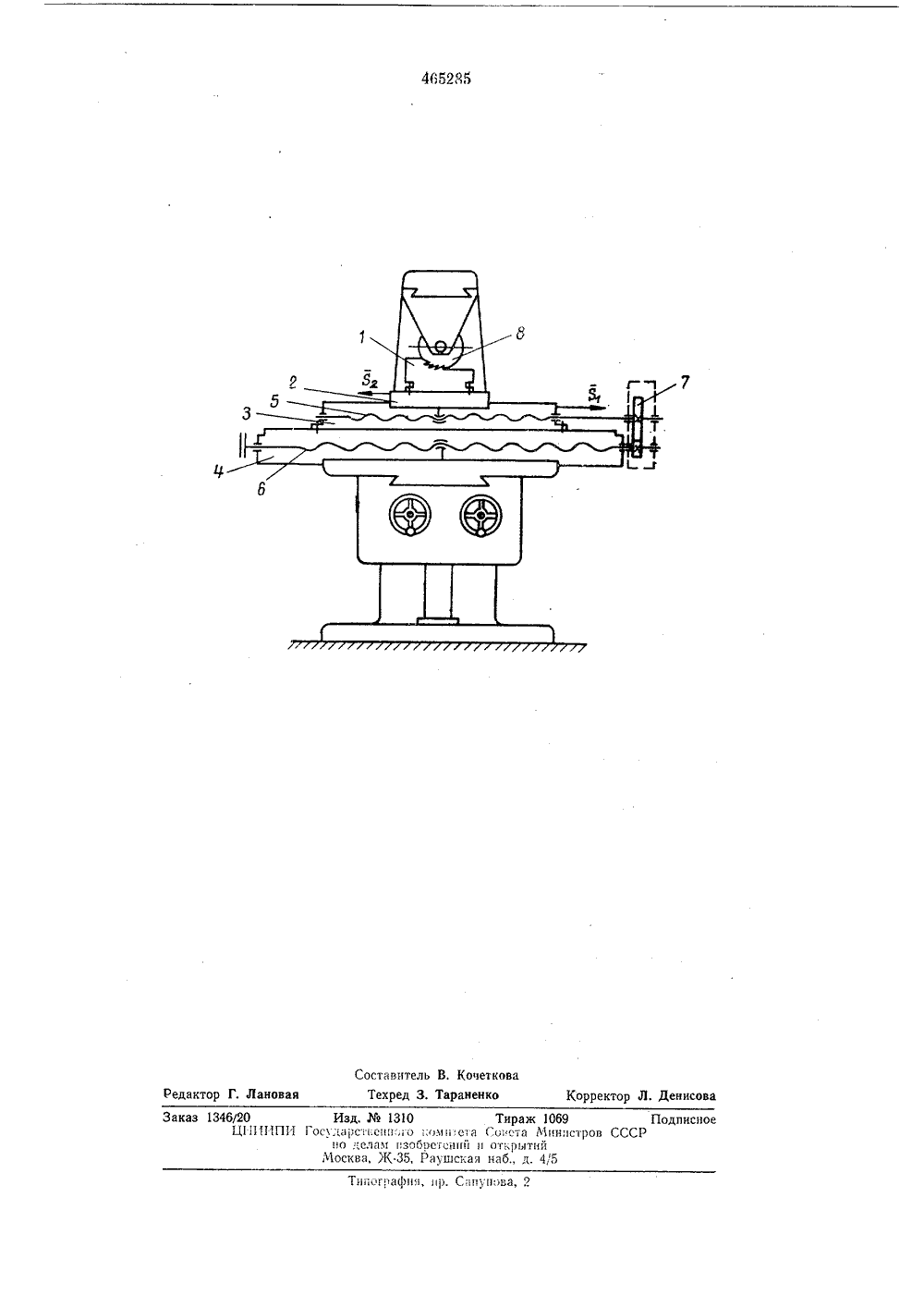

СмотретьЗаявка
1999664, 25.02.1974
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ИНСТИТУТ
ГРИГОРЬЕВ ВАЛЕРИЙ СТЕПАНОВИЧ
МПК / Метки
МПК: B23C 9/00
Метки: микропередач
Опубликовано: 30.03.1975
Код ссылки
<a href="https://patents.su/2-465285-sposob-polucheniya-mikroperedach.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения микропередач</a>
Инструмент для изготовления изделий замкнутого контура
Номер патента: 1106566
Опубликовано: 07.08.1984
Авторы: Киреев, Никифоров, Самохвалов
МПК: B21D 35/00
Метки: замкнутого, инструмент, контура
...известный инструмент не обеспечивает получение качественных изделий из-за пружинения.Целью изобретения является повышение качества изделий путем снижения пружинения.Цель достигается тем, что в инструменте для изготовления изделий замкнутого контура со скругленными и плоскими участками из ленты, содержащем отрезные элементы для получения заготовки, оправку с поверхностями для формообразования плоских и скругленного участков, а также матрицу для подгибки краев заготовки и узел пуансонов, установленные с возможностью относительного перемещения перпендикулярно направлению подачи ленты, узел пуансонов выполнен в виде двух пуансонов для подгибки краев заготовки и размещенного между ними с возможностью осевого перемещения относительно...
Приспособление к фрезерным и шлифовальным станкам, в частности, полуавтоматическим, для обработки контуров изделий, образованных сопряженными прямолинейными (или криволинейными) и дуговыми участками
Номер патента: 97311
Опубликовано: 01.01.1954
Автор: Вальтер
МПК: B23B 3/00
Метки: дуговыми, или, контуров, криволинейными, образованных, полуавтоматическим, прямолинейными, сопряженными, станкам, участками, фрезерным, частности, шлифовальным
...3 помещена прямолинейно подвижнаякаретка 4, связанная с корпусом посредством пружины 5, которая постоянно прижимает каретку к упорному регулировочному винту б, установленному в стенке корпуса приспособления.Каретка снабжена поворотнымкруглым столом 7, предназначеннымдля установки изделия. На оси стола 7 жестко насажен барабан 8 ленточного обкаточного механизма, ленты 9 и 10 которого закреплены впротивоположных стенках корпусаприспосооления.На неподвижной части станкаустановлена стойка 11, на которойна установочно-псворотной планке 12помещен упорный ролик 13, предназначенный для взаимодействия сжестко закрепленной на кареткеупорной линейкой 14.При движении стола станка пострелке вправо, осуществляется совместное с ним...
Устройство для точного радиального перемещения инструмента
Номер патента: 931311
Опубликовано: 30.05.1982
МПК: B23B 29/03
Метки: инструмента, перемещения, радиального, точного
...венца 4 жестко скрепо лена с наружной частью 3 корпуса,имеет два гнезда 28, предназначенные для соединения с фиксатором 29 на наружном корпусе 30, В состав механизмов воздействия на наружную д часть корпуса устройства входят гидроцилиндры 31, поршни 32, оканчивающиеся упорами 33, и подвижные корпуса 30, соединенные с поршнями 32 через пружины 34, Устройство встав-зо лено в шпиндель 35 станка и закрепяено там известными средствами. Шпиндель станка соединен известным образом с устройством измерения угла его поворота, например револьвером не показан) .Устройство работает следующим образом,Устройство вручную или автоматически вставляется в шпиндель 35 стан- о ка и закрепляется там известным образом. Инструментальная ползушка 1 устройства...
Устройство для перемещения подвижного узла металлорежущего станка относительно неподвижного
Номер патента: 1113233
Опубликовано: 15.09.1984
Авторы: Глозман, Капительман, Люцин, Хомутов
МПК: B23Q 5/40
Метки: металлорежущего, неподвижного, относительно, перемещения, подвижного, станка, узла
...В - В на фиг. 3.Станок состоит из неподвижного стола соединенного с трехкоординатной базовой частью, выполненной в виде станины 2, на направляющих 3 которой с возможиостью продольного перемещения установлен подвижной узел 4, снабженный направ 30 35 40 45 50 55 3ляюшими 5 для вертикального перемещения приводом 6 рукава 7 с направляющими 8 шпиндельной головки 9, перемещаемой в поперечном направлении приводом 10. На станине 2 размещено устройство для перемещения подвижного узла 4, состоящее из электродвигателя 11 и шариковинтовой передачи, включаюгцей в себя гайки 12 и ходовой винт 13, состоящий из состыкованных частей, которые смонтированы на подшипниках 14 в промежуточных опорах 5 и соединены друг с другом клеммами 6. Суммарная длина...
Устройство для ориентирования приспособления на столе станка
Номер патента: 1255363
Опубликовано: 07.09.1986
МПК: B23Q 3/00
Метки: ориентирования, приспособления, станка, столе
...шпанки 3 и втулки 4из,плиты 1.Устройство работает следующим образом.Устройство устанавливают на стол,например, горизонтально-фрезерногостанка (не показаны) так, что шпанки2 и 3 заходят в центральный паз стола. Затем в приспособление (не показано), расположенное на плите 1 устройства, помещают деталь (не показа. -на) и закрепляют ее. На шпинделестанка (не показан) закрепляют часовой индикатор (не показан), ножкукоторого приводят в соприкосновениес поверхностью детали, подпежащейобработке, и включают продольнуюподачу стола. При перемещении ножки индикатора по всей указанной поверхности детали определяют отклоне 1 ние стрелки индикатора, величинакоторого равна непараллельности поверхности детали, подлежащей обработке, относительно...
