Стенд для исследования основных параметров питателей дозаторов роторных таолеточных машин

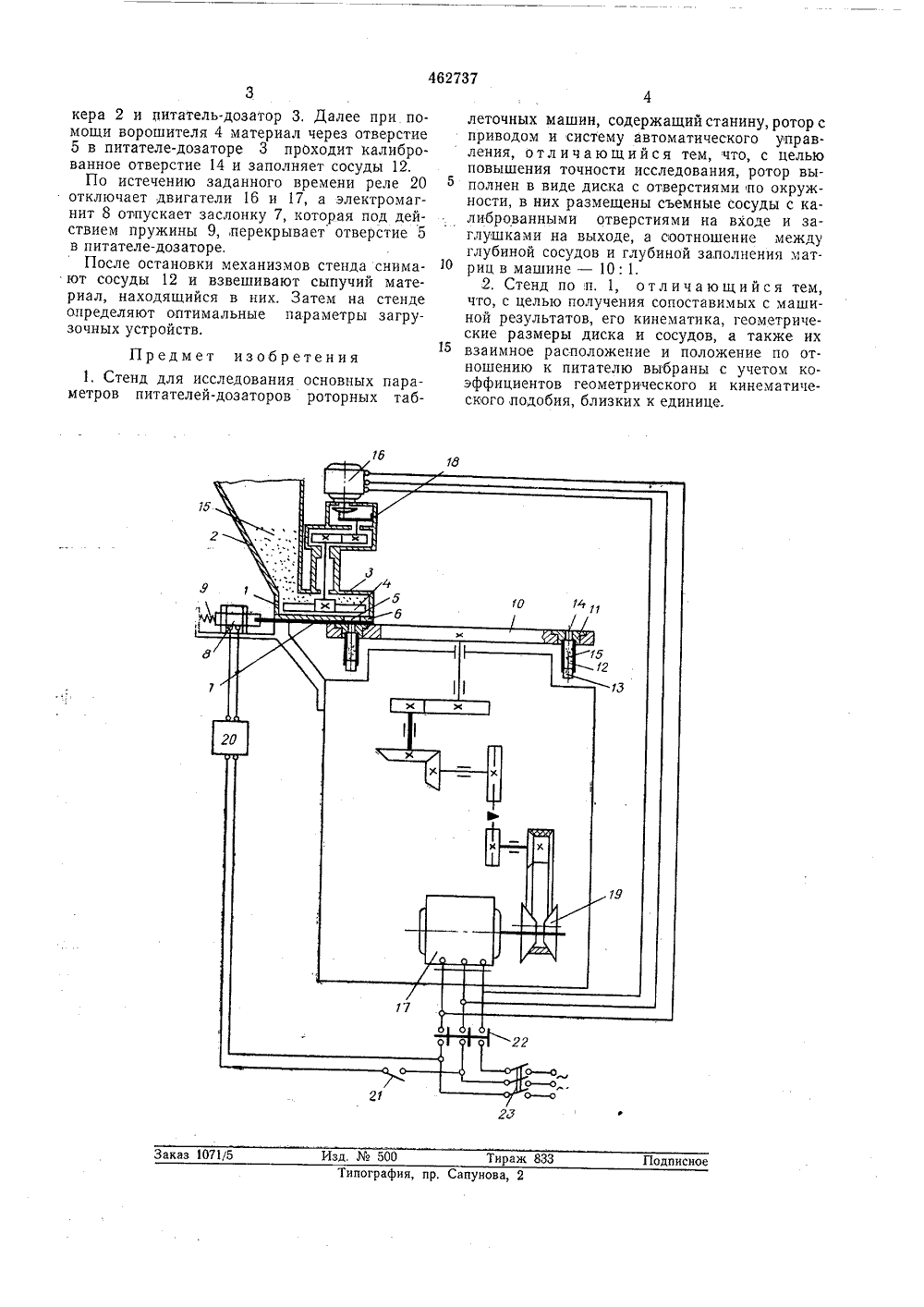

462737 ПИ 0ИЗОБРЕ К АВТОРСКОМУоюэ совйФФкиэ оциалистицесва Республик) Приоритет митет по делам етений и открыт Соеете МииистроСССР Опубликовано 05.03.7) УДК 678.054(0 ата опубликования оп 2) Авторы изобретен(71) Заявите авод технологического оборудования медицинской промышленност(54) СТЕНД ДЛЯ ИСС П ИТАТЕЛ Ей-ДОЗА ОВАНИЯ ОСНОВНЫХ ПАРАМЕТРОВОВ РОТОРНЫХ ТАБЛЕТОЧНЫХМАШИН Изобретение относится к области устройств для исследования питателей-дозаторов роторных таблеточных машин, применяемых в химической, фармацевтической, оборонной и других отраслях народного хозяйства, перерабатывающих сыпучие материалы,Известны стенды, содержащие станину, ротор с,приводом и систему автоматического управления. Недостатком известных стендов является ограниченное пространство в роторе, которое не,позволяет исследовать различные по конструкции и габаритам питатели-дозаторы, а также малая глубина заполнения матрицы, что,приводит к погрешностям в изменении параметров исследуемого питателя,Целью изобретения является повышение точности исследования различных питателей-доз аторов и сопоставимость полученных результатов с роторной таблеточной машиной.Для этого ротор предлагаемого стенда выполнен в виде диска с отверстиями по окружности, в них размещены съемные сосуды с калиброванными отверстиями на входе и заглушками на выходе, а соотношение между глубиной сосудов и глубиной заполнения матриц в машине - 10: 1.Кроме того, кинематика стенда, геометрические размеры диска и сосудов, а также их взаимное расположение и положение по отношению к питателю выбраны с учетом коэффициентом геометрического и кинематического,подобия, близких к единице.На чертеже изображен предлагаемый стенд.Стенд имеет загрузочное устройство 1, содержащее бункер 2, питатель-дозатор 3 сворошителем 4. Отверстие 5 в днище корпуса 6 питателя - дозатора З,перекрываетсяплоской заслонкой 7, приводимой в движение10 электромагнитом 8 с пружиной 9.Питатель-дозатор 3 соприкасается с верхней плоскостью ротора 10, выполненного в виде диска, в его отверстиях при помощи крепежной детали 11 размещены сосуды 12 с за 15 глушкой 13 и калиброванным отверстием 14,которое служит входом при перемещении материала 15 в сосуд 12.Ворошитель 4 и ротор 10 приводятся вовращательное движение индивидуальными20 электроприводами 16 и 17 через вариаторы 18и 19 скоростей,Управляет работой стенда реле времени 20,подключенное к цепи управления кнопкой 21.Выключение стенда осуществляется нажатием25 кнопки 22,при замкнутом переключателе 23.Стенд работает следующим образом.Бункер 2 заполняют сыпучим материалам15. Затем включают приводы стенда. Ротор 10постепенно приобретает постоянную скоростьзО вращения, Сыпучий материал подается из бун462737 1 б Тираж 8350 одписн Заказ 1071/5 ипография, пр, Сапунова, 2 3кера 2 и питатель-дозатор 3, Далее при помощи ворошителя 4 материал через отверстие 5 в питателе-дозаторе 3 проходит калиброванное отверстие 14 и заполняет сосуды 12.По истечению заданного времени реле 20 отключает двигатели 16 и 17, а электромагнит 8 отпускает заслонку 7, которая под действием пружины 9 перекрывает отверстие 5 в питателе-дозаторе.После остановки механизмов стенда снимают сосуды 12 и взвешивают сыпучий материал, находящийся в них. Затем на стенде определяют оптимальные параметры загрузочных устройств,Предмет изобретения1, Стенд для исследования основных параметров питателей-доз аторов роторных таблеточных машин, содержащий станину, ротор с приводом и систему автоматического управления, отличающийся тем, что, с целью повышения точности исследования, ротор выполнен в виде диска с отверстиями по окружности, в них размещены съемные сосуды с калиброванными отверстиями на входе и заглушками на выходе, а соотношение между глубиной сосудов и глубиной заполнения матриц в машине - 10: 1.2. Стенд по:п, 1, о т л и ч а ю щ и й с я тем, что, с целью получения сопоставимых с машиной результатов, его кинематика, геометрические размеры диска и сосудов, а также их взаимное расположение и положение по отношению к питателю выбраны с учетом коэффициентов геометрического и кинематического подобия, близких к единице,
