Устройство дискретной регулировки уровня сигнала

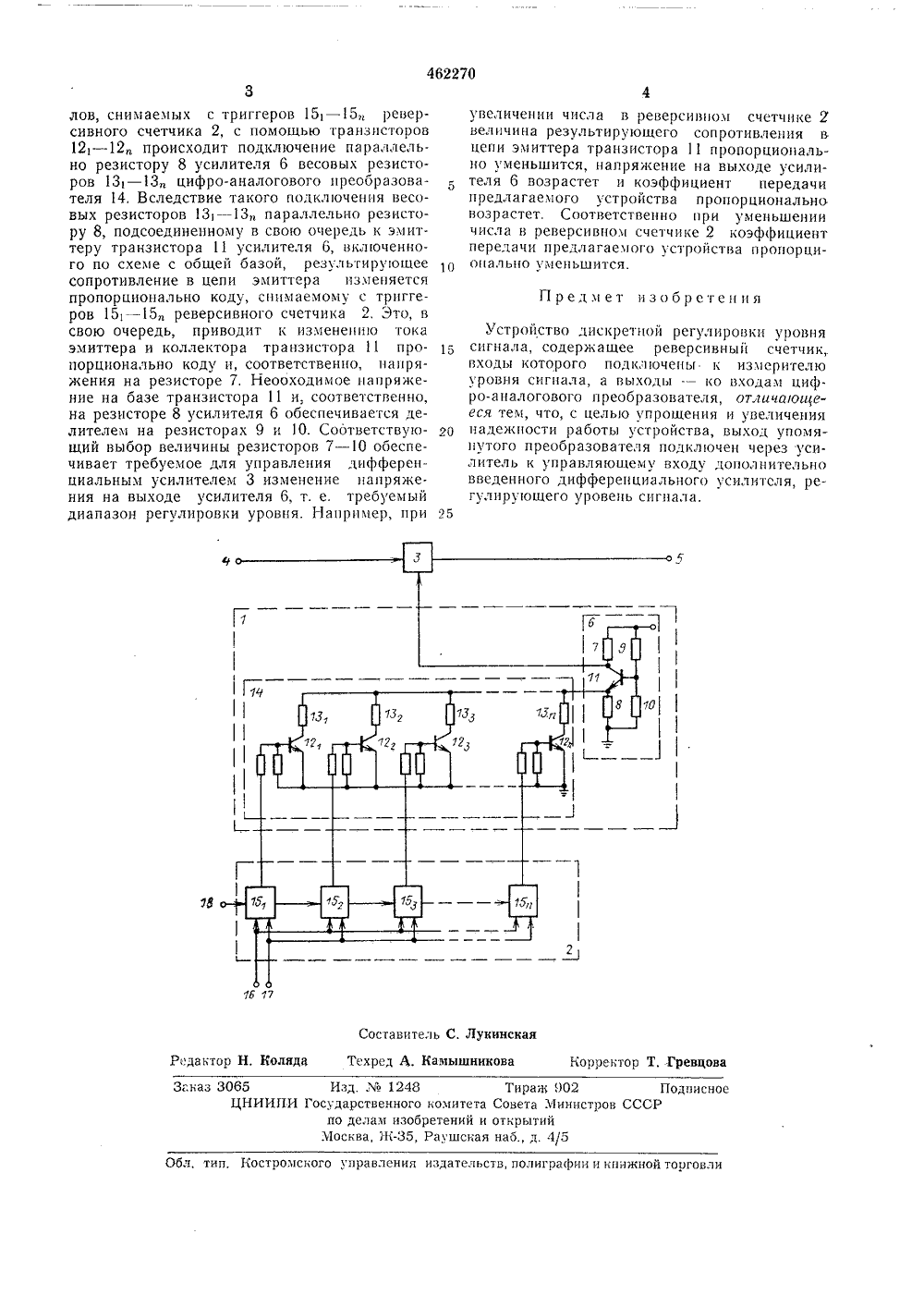

О П И С А Н И Е 11462220ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(61) Зависимое от авт. свцдетельсзва 51) М.Кл. Н 03 К 3/2 2 (21) 183902,26-9 22) Заявлено 28.0 1 рисоедццеццем Государственный комитет Совета й(инистров СССР по делам иэооретений и открытий, В. Стукалов и 7) Заявитель ДИСКРЕТНОЙ РЕГУЛИРОВКВНЯ СИГНАЛА 54) УСТРОЙСТВ УРИзобретение относится к области электросвязи, а именно к области передачи дискретных сигналов по каналам связи,Известно устройство дискретной регулировки уровня сигнала, содержащее реверсивный счетчик, входы которого подключены к измерителю уровня сигнала, а выходы - ко входам цифро-аналогового преобразователя,Однако применение в известном устройстве дискретной регулировки уровня двух цепей сопротивлений, переключаемых транзисторными ключами, совместно с первичными обмотками трансформаторов, приводит к усложнению такого устройства, уменьшению его надежности и увеличению габаритов.Цель изобретения - упрощение и увеличение надежности работы устройства,Для этого выход цифро-аналогового преобразователя подключен через усилитель к управляющему входу дополнительно введенного дифференциального усилителя, регулирующего уровень сигнала.На чертеже представлена блок-схема предлагаемого устройства,Оно содержит регулируемый элемент 1, реверсивный счетчик 2 и дифференциальный усилитель 3, имеющий входную клемму 4 и выходную клемму 5. Второй вход дифференциального усилителя 3 подсоединен к выходу усилителя 6, выполненного ца резисторах 7 - 10 и транзисторе 11. Ко входу усцл 1 пеля 6 через ключевые схемы, выполненные на тран.зисторах 121 - 12, подсоединены весовые ре.зисторы 131 - 13 цифро-аналогового и реобра.5 зователя 14. Входы цифро-ацалогового преоб.разователя 14 подключены к выходам триггеров 151- 15 соответствующих разрядов ре.версивцого счетчика 2. Входные клеммы 16 и 17 реверсивного счетчика 2 соединены с цсточ ником управляющего сигнала (ца чертеже непоказан), а входная клемма 18 - с датчиком тактовых импульсов (на чертеже пе показан).Устройство работает следующим образом.Потенциальный сигнал управления, выра батываемьш, например, при отклонении регулируемого уровня от заданной величины, поступает ца входную клемму 16 пли 17 реверсивного счетчика 2 в зависимости от того, в какую сторону прошло отклонение уровня.20 При поступлении тактового импульса на входную клемму 18 реверсивного счетчика 2, в последнем записывается новое кодовое число, коэффициент передачи дифференциального усилителя 3 под воздействием регулируемого 25 элемента 1 скачком изменяется ца одну ступень и остается неизменным до поступления следующего тактового импульса.Реверсивный счетчик 2 выполняет функциидискретного интегрирования и памяти запиЗ 0 санного в нем кода. Под действием потенциа462270 Предмет изобретен ия инска тавитель Ред Н. Коляда ред Ь. Камышннкова Корректор Т. Гревцо Заказ 3065цниип Изд. Хо 1248 осударственного к по делам изобре Москва, Ж, РТираж 002митета Совета Министровений и открытийушская наб., д, 4/5 ПодписиР бл, т Костромского управления издательств, полиграфии и книжной торговл лов, снимаемых с триггеров 15 - 15 реверсивного счетчика 2, с помощью транзисторов 12 - 12 происходит подключение параллельно резистору 8 усилителя 6 весовых резисторов 13, - 13 цифро-аналогового преобразователя 14. Вследствие такого подключения весовых резисторов 13 - 13 параллельно резистору 8, подсоединенному в свою очередь к эмиттеру транзистора 11 усилителя 6, включенного по схеме с общей базой, результирующее сопротивление в цепи эмиттера изменяется пропорционально коду, снимаемому с триггеров 15 вреверсивного счетчика 2, Это, в свою очередь, приводит к изменению тока эмиттера и коллектора транзистора 11 пропорционально коду и, соответственно, напряжения на резисторе 7, Неооходимое напряжение на базе транзистора 11 и, соответственно, на резисторе 8 усилителя 6 обеспечивается делителем на резисторах 9 и 10. Соответствую щий выбор величины резисторов 7 вобеспечивает требуемое для управления дифференциальным усилителем 3 изменение напряжения на выходе усилителя 6, т. е. требуемый диапазон регулировки уровня. Например, при 25 увеличении числа в реверсивном счетчике 2 величина результирующего сопротивления в цепи эмиттера транзистора 11 пропорционально уменьшится, напряжение на выходе усилителя 6 возрастет и коэффициент передачи предлагаемого устройства пропорционально возрастет. Соответственно при уменьшении числа в реверсивном счетчике 2 коэффициент передачи предлагаемого устройства пропорционально уменьшится. Устройство дискретной регулировки уровня сигнала, содержащее реверсивный счетчик,. входы которого подключены к измерителю уровня сигнала, а выходы -- ко входам цифро-аналогового преобразователя, отлича ощееся тем, что, с целью упрощения и увеличения надежности работы устройства, выход упомянутого преобразователя подключен через усилитель к управляющему входу дополнительно введенного дифференциального усилителя, регулирующего уровень сигнала.
